Toto téma se zaměřuje na pojistkovou skříň a relé v Toyota Land Cruiser HZJ, zejména ve verzích vyrobených v letech 2009-2017 a 208. Model Land Cruiser Prado 150 se do této analýzy také občas objevuje v souvisejících kontextech, ale hlavní důraz klademe na HZJ sérii a její bloková schémata. V textu shrnujeme popis pojistek a relé s jejich blokovými schématy a uvedením umístění pro zmíněné roky a konfigurace. Jednak se poznámkami týká i některé reprodukce prvků v blocích, která se může lišit v důsledku různých přestaveb a výbav.
Co je pojistková skříň a proč je důležitá
Pojistková skříň ve vozidlech slouží k ochraně elektrických obvodů před poškozením způsobeným přetížením nebo zkratem. Většinou obsahuje různé druhy pojistek, které mohou být manuálně nebo automaticky vypínány v případě poruchy elektrického systému vozidla. Pojistkové skříně a jejich bloky bývají rozděleny podle jednotlivých funkcí vozidla - řízení, topení, klimatizace, audio systém, zámky a pohony dveří, světla, včetně čidel a senzorů.
Rychlý průvodce hlavními bloky a jejich funkcemi
Pro Toyotu Land Cruiser HZJ platí obecná schémata, která uvádějí jednotlivé banky pojistek a relé s jejich funkcemi. Níže uvedený výčet vychází ze sběru popisů a je sestaven tak, aby usnadnil nalezení relevantních obvodů ve vozidle:
- 115A P/OUTLET - Elektrická zásuvka
- 27,5A ACC - Motor vnějších zrcátek
- 310A BKUP LP - couvací světla, audio systém, multifunkční displej
- 410A TAŽNÉ BKLP - Tažné zařízení
- 520A AVS - Systém vzduchového odpružení
- 610A KDSS ECU
- 720A 4WD - systém 4WD uzávěrka
- 830A P/SEAT FL - Elektricky ovládané přední sedadlo (vlevo)
- 925A - Motor zámku dveří, střešní okno, ECU KAROSERIE
- 1030A PSB ECU
- 1115A TI & TE - Nastavení sklonu a dosahu volantu
- 1215A FOG FR - Mlhová světla
- 137,5A OBD - Diagnostický konektor
- 147,5A ACC - Klimatizace
- 157,5A AM1 - Startovací systém
- 1625A DOOR RL - Elektricky ovládaná okna zadního okna (vlevo)
- 1710A ECU-IG NO.1 - Zámek řazení a související ECU
- 1830A SLOŽENÍ SEDADLA LH - Sklopné sedadlo (vlevo)
- 1910A A/C COMP - Klimatizace
- 2020A S/HTR FR - Vyhřívání sedadel
- 2130A P/SEAT FR - Elektricky ovládané přední sedadlo (vpravo)
- 2310A DVEŘE - Elektricky ovládané stahování oken
- 2425A DVEŘE D - Ovládání oken spolujezdce
- 2525A DOOR RR - Zadní okno (vpravo)
- 2625A S/ROOF - Střešní poklop
- 2730A WIP - Stěrače a ostřikovače čelního skla
- 2910A CHLAZENÍ - Chlazený prostor
- 3010A IGN - EFI ECU a související subsystémy
- 327,5A PANEL - Osvětlení spínačů a panelů
- 140A A/C RR - Zadní klimatizace
- 230A PTC HTR NO.3 - PTC Topení
- 350A AIR SUS - Vzduchové pérování
- 530A DEF - Vyhřívané zadní okno
- 720A DEICER - Odmrazovač stěračů
- 825A FUEL HTR - Ohřívač paliva
- 810A VZDUCHOVÉ ČERPADLO HTR - Ohřev vzduchu
- 930A PTC HTR NO 2 - Topení
- 1050A PTC HTR NO 1 - Topení
- 1120A IG2 - Vstřikovač a zapalování
- 1325A EFI ECU - Palivové řízení a čidla
- 2550A HTR - Klimatizace
- 2630A WIP WSH RR - Stěrače a ostřikovače zadního skla
- 2910A CHLAZENÍ - Znovu pro chlazení
- 3225A D/L N0.1 - Motor zámku dveří
- 3310A ETCS*3 - EFI ECU
- 3530A TAŽENÍ - Tažení
- 3780A P/lB - Vstřikovač a zapalování
- 407,5A AM2 - Startovací systém
- 4110A RAD N0.2 - Navigační systém
- 427.5 KVĚTNA*8 - Osvětlení
- 4450A ABS, VSC
- 4920A STRG LOCK - Systém zámku řízení
- 5030A TAŽNÉ VRK - Tažení
- 5310A ECU-B - BODY ECU
Poznámka: uvedené položky slouží jako orientační přehled podle různých popisů. U konkrétních vozů může být rozvržení a přiřazení prvků v blocích odlišné, zejména vlivem různých výbav a přestaveb. Před jakoukoli údržbou či výměnou pojistek doporučujeme ověřit přesné schéma ve vozidle podle výrobního čísla a SW-HW štítku na jednotce.
Najití a identifikace pojistek podle čísla zásuvky
Pro detailní informace ohledně ceny, dostupnosti a možnosti konfigurace potřebujeme výrobní číslo, označení SW-HW nebo fotografii štítku na jednotce. Každou řídící jednotku před odesláním testujeme na zařízení, které simuluje váš vůz v provozu. Tímto způsobem se zajišťuje správná funkčnost instalovaných prvků a ověřuje kompatibilita s konkrétní konfigurací vozidla.
Praktické tipy pro servis a údržbu pojistek
- Vždy vypněte zapalování a odpojte baterii před zahájením prací na elektrickém systému.
- Držte si aktuální výpis bloků a schémat - mohou se lišit mezi verzemi HZJ a praxí při výměně jednotek.
- Při výměně pojistek používejte stejné proudové ratingy a typy (záložní, pojistky s odporem atd.).
- Kontrolujte kontakty v pojistkové skříni - oxidace a uvolněné konektory často způsobují šum a ztrátu napájení.
- V případě diagnostiky v DC módu použijte diagnostické rozhraní pro identifikaci odpovídajícího relé a obvodu.
Možnosti dodání a konfigurace
Pro detailní informace ohledně ceny, dostupnosti a možnosti konfigurace je nutné znát výrobní číslo nebo štítek na jednotce. Ceny závisí na množství kusů skladem, dostupnosti náhrad a specifikacích daného modelu. V případě potřeby lze nabídnout i použití repasovaných či výkonnějších komponent v rámci kompatibilních řešení.
Vizualizace a doprovodné materiály
Pro lepší orientaci nabízíme doprovodné vizuály a schémata:

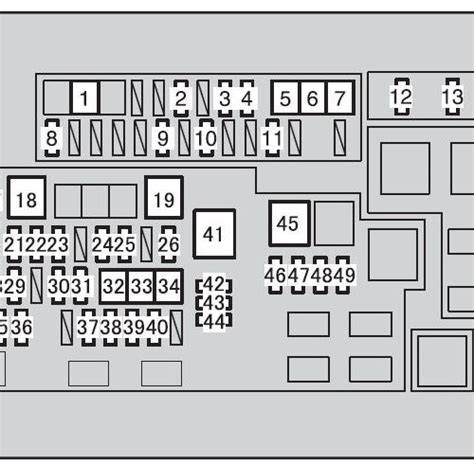

Vysvětlující poznámka k obrázku: blokové schéma ukazuje hlavní banky pojistek a jejich hlavní funkce.
Poznámka: reálné uspořádání se může lišit podle konkrétního vozu a výbavy.
toyota land_cruiser (2008) Fuse Box Location, Diagram and Relays
Tabulka vybraných obvodů a jejich funkcí
| Obvod | Funkce | Umístění |
|---|---|---|
| 115A P/OUTLET | Elektrická zásuvka | Další banky v pojistkové skříni |
| 310A BKUP LP | Couvací světla, audio, displej | Hlavní blok pro zábavu a navigaci |
| 720A 4WD | Systém 4WD uzávěrka | Centrální blok řídících obvodů |
| 925A | Motor zámku dveří, střešní okno | Karoserie a dveře |
| 5310A ECU-B | BODY ECU | Centrální řídicí jednotka karoserie |
Pokračující detailní schémata a popisy jednotlivých obvodů lze doplnit podle potřeby na základě konkrétního výrobního čísla a SW-HW štítku jednotlivé jednotky ve vozidle.
Závěrečné poznámky o praxi
V souvislosti s různými revizemi a úpravami vozidel Land Cruiser HZJ se přiřazení prvků v blocích může lišit. Před jakoukoli manipulací se vždy doporučuje mít aktuální a ověřenou dokumentaci k danému vozu. Správná identifikace a výměna položek v pojistkové skříni je klíčová pro bezpečný provoz vozidla a spolehlivost elektrického systému.
