Jedna 16pinová samice OBD konektor je standardizovaná součástka, která je v souladu s normou SAE J1962. Je navržena pro propojení s porty OBD2 vozidla, což umožňuje diagnostickým nástrojům přístup k důležitým datům vozidla, jako jsou chybové kódy, informace z řídicí jednotky motoru a metriky v reálném čase.
Tento konektor je vyroben z nehořlavého ABS (UL94 V-0) pro zvýšenou odolnost. Je vybaven pozlacenými nebo niklovanými piny, které zajišťují odolnost proti korozi a stabilní přenos signálu. Konektory jsou k dispozici v provedení rovné, 90° ohybu nebo středového ohybu, což umožňuje jejich umístění i v těsných prostorech a optimalizaci prostoru.
Funkce a výhody rozdvojky OBD2

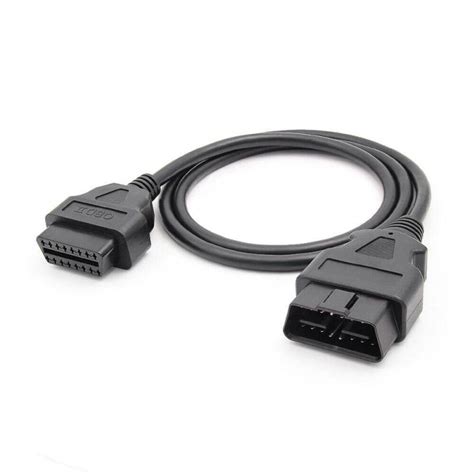

Rozdvojka kabelů OBD2 funguje jako rozdělovač signálu, který umožňuje rozdělit jeden port OBD2 na dva přístupné porty OBD2. Toto řešení je kompatibilní s diagnostickými nástroji vybavenými 16kolíkovou zásuvkou a umožňuje současné připojení dvou zařízení.
Ohnuté konstrukce (90° nebo středový ohyb) efektivně řeší problémy s omezeným prostorem, například v případě hluboko zapuštěných OBD portů. Profesionální rozdvojky OBD2 jsou navrženy pro spolehlivé připojení i při náročné diagnostice. Kabel slouží pro napojení více diagnostických zařízení najednou, například pro paralelní nasazení loggeru a diagnostiky nebo pro sledování aktuálních hodnot při použití Data Loggeru.
Na rozdíl od běžných Y kabelů, které často mívají robustní lemování znemožňující zasunutí do některých typů vozidel, mají tyto rozdvojky štíhlé konektory bez lemů. Všechny piny jsou osazeny a zesíleny pro jistý kontakt i ve vyběhaných zásuvkách. Toto zajišťuje spolehlivý kontakt a přenos dat.
Specifické použití a zapojení
Při zapojení diagnostického zařízení, jako je například pro VAG-COM, je nutné zvážit správné zapojení pinů. V případě propojení s diagnostickým přístrojem může být nutné použít převodník (interface), ať už s optočleny nebo s integrovanými obvody. Je důležité ověřit kompatibilitu s konkrétním vozidlem a diagnostickým systémem.

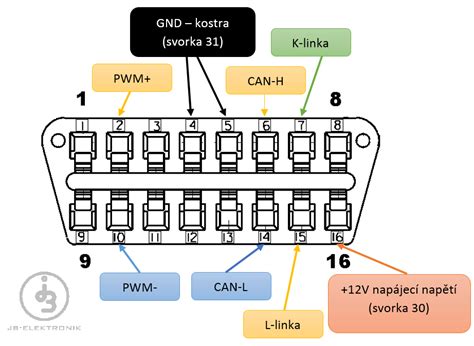

Při zapojování je zásadní ověřit správnost schématu, aby nedošlo k poškození zařízení. Standardní zapojení pro diagnostiku často zahrnuje piny 4, 7 a 16. Například pin 4 OBD může odpovídat pinu 2 sériového rozhraní, pin 7 OBD pinu 4 sériového rozhraní a pin 16 OBD pinu 9 sériového rozhraní. Vždy je však nutné vycházet z konkrétní dokumentace.
Kompatibilita a redukce
Kromě standardních 16pinových konektorů existuje řada redukcí pro starší vozidla s odlišnými diagnostickými porty. Mezi běžné redukce patří například:
- Redukce OBD2 - Audi 2+2pin pro vozy Volkswagen, Škoda, Audi, Seat.
- OBDII Redukce - BMW 20pin.
- Redukce OBD1 Mercedes 38 pinový na OBDII 16 Pinový.
- Redukce OBD2 - 30pin pro vozidla Peugeot, Citroen.
- OBDII Redukce pro připojení 16 pin OBDII k automobilu s 3pinovou zásuvkou.
Tyto redukce umožňují propojení moderních diagnostických nástrojů se staršími vozidly, čímž rozšiřují možnosti diagnostiky.
