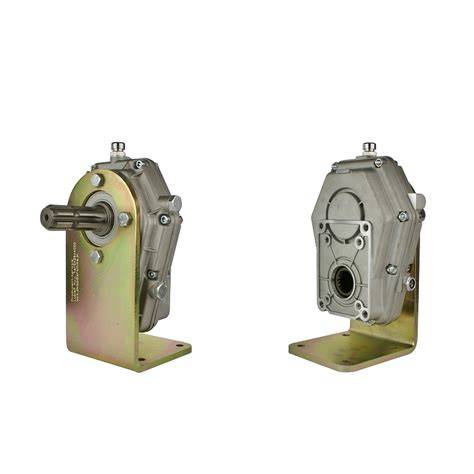

Tento text popisuje převodovku určenou k napojení na pomocný pohon traktoru (PTO) a její schopnost zvyšovat otáčky z klasických 540 ot./min na 1680 ot./min díky převodovému poměru 1:3. Převodovka je určena pro hydraulická čerpadla skupiny 2 a umožňuje efektivní pohánění hydraulických čerpadel dle evropské normy, která vyžaduje vyšší pracovní otáčky.
Technické parametry a stavební řešení
Převodový poměr: 1:3. Maximální příkon: 10 kW. Výstupní hřídel: standardní 1 3/8", 6 drážek (6 zubů) - pohon (PTO): hřídel samec. Připojení k hydraulickému čerpadlu: přírubové dle normy GR. 2. Doporučený olej: SAE 90. Dodáváno s pouzdrem spojky, bez oleje. Točivý moment vstup: 18 daNm. Točivý moment výstup: 5,5 daNm. Počet otáček vstup: 540 ot./min. Počet otáček výstup: 1680 ot./min.
Je konstruována z kvalitních materiálů zajišťujících dlouhou životnost a odolnost proti opotřebení. Doporučený olej pro provoz je SAE 90. Je dodávána s pouzdrem spojky a bez oleje.
Určení a použití
Určeno k připojení hydraulických čerpadel skupiny 2. Vhodné pro traktory a zemědělské stroje s PTO hřídelí 1 3/8" (6 drážek). Zajišťuje optimální výkon hydraulického systému díky navýšení otáček čerpadla.
Ideální řešení pro pohon hydraulických čerpadel u traktorů a strojů, kde je třeba využít standardní PTO výstup 540 ot./min a převést jej na vyšší otáčky čerpadla.
Jak převodovka funguje (1:3)
Na vstup jde hřídel traktoru (PTO), která se standardně točí 540 ot./min. Převodovka má uvnitř soustavu ozubených kol, která tyto otáčky zrychlí 3×. Na výstupu z převodovky už se hřídel točí cca 1680 ot./min. Laicky řečeno: Převodovka je něco jako „mezikus“ mezi traktorem a čerpadlem, který udělá z pomalejšího točení traktoru rychlé točení potřebné pro hydraulické čerpadlo.
Proč je to potřeba
Hydraulická čerpadla (GR.2) potřebují vyšší otáčky, aby dokázala dodat dostatečný tlak a průtok oleje. Kdybys je napojil přímo na 540 ot./min, nepodávaly by potřebný výkon.
Technické detaily a kompatibilita
- Maximální příkon 10 kW
- Točivý moment vstup 18 daNm
- Točivý moment výstup 5,5 daNm
- Počet otáček vstup 540 ot./min
- Počet otáček výstup 1680 ot./min
- Výstupní hřídel 1 3/8", 6 drážek
- Připojení k čerpadlu: přírubové dle GR. 2
- Doporučený olej SAE 90
Příslušenství a provozní podmínky
Jde o převodovku dodávanou s pouzdrem spojky, bez oleje. Je vhodná pro provoz s klasickou PTO hřídelí traktoru a lze ji používat s většinou hydraulických čerpadel GR. 2 podle evropské normy.
Výhody produktu
- Přesná a efektivní převodovka pro hydraulické aplikace
- Snadné připojení díky standardizovaným rozměrům hřídelí
- Odolná konstrukce zajišťuje dlouhou životnost i při vysokém zatížení
- Možnost univerzálního použití s čerpadly GR. 2 podle evropské normy
- Ideální řešení pro pohon hydraulických čerpadel u traktorů a strojů, kde je třeba využít standardní PTO výstup 540 ot./min
Jaké jsou možnosti použití
Určeno k připojení hydraulických čerpadel skupiny 2. Vhodné pro traktory a zemědělské stroje s PTO hřídelí 1 3/8" (6 drážek). Zajišťuje optimální výkon hydraulického systému díky navýšení otáček čerpadla.
Případové kontexty a srovnání
Pro provoz hydraulických čerpadel GR. 2 je často nutné navýšení otáček z 540 ot./min na 1680 ot./min, aby byl dosažen požadovaný tlak a průtok. Převodovka umožňuje toto navýšení bez potřeby mimořádných úprav traktoru.
Jak funguje převodovka: Základy automobilové mechaniky! 🚗⚙️
V provozním prostředí zemědělských strojů je důležité zajistit kompatibilitu s normami GR. 2 a s PTO hřídeli o průměru 1 3/8" a šesti drážkách.
