PremiumCord ELM327 OBD-II bezdrátový diagnostický skener je univerzální nástroj pro diagnostiku motoru a dalších systémů vozu. V tomto článku shrneme kroky, jak správně připojit OBD kabel k PC a ovládacímu panelu a jaké funkce a možnosti nabízí zařízení.
Co zařízení umí a proč ho použít na PC
Zařízení je plně kompatibilní se standardy OBD II/EOBD, podporuje Bluetooth 5.0 a umožňuje připojení k chytrým telefonům nebo počítačům. Čte data o motoru v reálném čase, včetně otáček motoru, času zapalování, korekce paliva, teploty vody, spotřeby paliva a dalších. Podporuje největší množství diagnostických protokolů, což zajišťuje kompatibilitu s širokým spektrem vozidel.
Pro uživatele Androidu je doporučeno použít aplikaci Car Scanner ELM OBD2 nebo Torque, pro iOS kompatibilní aplikace jako Torque, Car Scanner OBD2, OBD Fusion a Dr. Prius. Provoz adaptéru využívá napájení DCDC v širokém rozsahu 9V-16V, tedy je vhodný pro různá vozidla a jejich baterie.
Mezi praktické funkce patří čtení a mazání diagnostických chybových kódů, zobrazení dat v reálném čase, zobrazení připravenosti I/M a autofyzické testy emisních systémů. Adaptér zároveň umožňuje zobrazení VIN a ID kalibrace a tvorbu vlastního ovládacího panelu s vybranými PID.
Jak připravit připojení k PC a k ovládacímu panelu
- Ujistěte se, že máte OBD-II konektor a že automobil podporuje OBD2/EOBD standardy (benzínové motory po uvedených datech podle regionů).
- Spárujte ELM327 adaptér s PC přes Bluetooth 5.0. Postup se mírně liší podle operačního systému, ale obecně zahrnuje zapnutí Bluetooth na PC, nalezení zařízení „OBDII“ a jeho spárování.
- Spusťte kompatibilní diagnostickou aplikaci pro PC (nebo webové rozhraní), např. Torque nebo Car Scanner pro desktop/Android simulaci, a vyberte Bluetooth připojení k zařízení „OBDII“.
- Po úspěšném spárování spusťte diagnostickou aplikaci znovu, zvolte modul Bluetooth a ověřte, že se data z vozidla začnou zobrazovat v reálném čase.
- Na ovládacím panelu (v aplikaci) si vyberte typ připojení „Bluetooth“ a zvolte zařízení OBDII. Pokud používáte PC, ověřte nastavení portů a protokolů v rámci diagnostické aplikace.
Pro iOS uživatele je postup obdobný: aktivujte Bluetooth v systému, spusťte podporovanou aplikaci, připojte se k zařízení a ověřte komunikaci. U Androidu a iOS je možné přepínat mezi protokoly a zobrazovat širokou škálu dat ze senzorů vozidla, včetně míry teploty chladicí kapaliny, stavu palivového systému a dalších.
Protokoly a kompatibilita
Podporovaných 9 diagnostických protokolů zahrnuje SAE J1850 PWM, SAE J1850 VPW, ISO9141-2, ISO14230-4 (KWP), ISO15765-4 CAN s různými ID a rychlostmi. Pro uživatele Androidu jsou instrukce: otevřete Nastavení, zvolte OBDII a po spárování spusťte Torque. V nastavení adaptéru OBD II v aplikaci Torque vyberte Bluetooth a zařízení „OBDII“; kompletní odpoj a znovu spusťte pro připojení. Pro uživatele iOS postup zahrnuje: Nastavení > Bluetooth, vyberte zařízení a spusťte aplikaci, která se připojí ke konektoru.
Funkce v praxi a výhody pro údržbu vozidla
Když se na palubní desce rozsvítí kontrolka motoru, rychle si přečtěte chybový kód a získejte informace o kódu. To umožňuje zjistit možné příčiny a sami řešit jednoduché problémy, což šetří čas a peníze na návštěvách servisu. Dále skener čte data ze senzorů v reálném čase, poskytuje zmrazená data pro diagnostiku a zobrazuje připravenost I/M a výsledky testů emisních systémů.
Zařízení umožňuje vytvářet vlastní ovládací panel výběrem PID, které chcete zobrazit, a podporuje širokou škálu aplikací na trhu. Vhodnost pro systémy iOS, Android a Windows z něj činí univerzální nástroj pro domácí diagnostiku a základní opravy.
Příslušenství a technické detaily
Rozměry konektoru: 50 mm, 25 mm, 33 mm. Hmotnost adaptéru: 20,7 g. Pracovní teplota: -40°C až 85°C. Napájecí napětí: 9V-16V. Adaptér pro OBD-USB slouží jako univerzální rozhraní mezi PC a sběrnici vozidla K/L Line a je kompatibilní s ISO9142-2 a podporuje dualní sběrnici K/L-line. Přednosti před čínskými kabely zahrnují přesný tvar konektoru a spolehlivé zapojení do některých vozů VW a Audi.

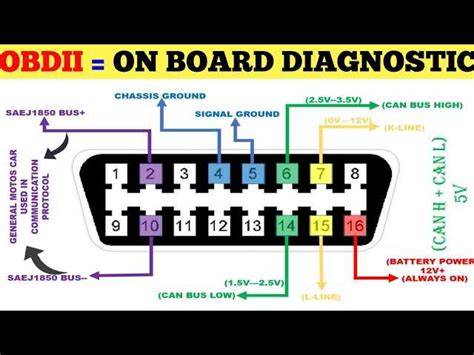

Pro vizuální lepší pochopení připojení může být užitečná jednoduchá infografika znázorňující postup párování a datové toky mezi vozidlem, OBD adaptérem a PC/telefonem.
Nastavení OBDLink MX Bluetooth
Video návod ukazuje krok za krokem párování Bluetooth a otevření diagnostické aplikace pro zobrazení dat v reálném čase.
Tabulka s hlavními parametry
| Parametr | Hodnota |
|---|---|
| Podporované protokoly | SAE J1850 PWM/VPW, ISO9141-2, ISO14230-4, ISO15765-4 CAN (11/29bit, 250/500 kbaud) |
| Kompatibilita | OBD II/EOBD, benzínové motory po uvedených datech |
| Napájení | 9V-16V DC |
| Komunikační rozhraní | Bluetooth 5.0, OBD-II |
| Hmotnost | 20,7 g |
| Teplota provozu | -40°C až 85°C |
Rozměry konektoru: 50 mm, 25 mm, 33 mm; napájecí napětí 9V-16V; adaptér využívá režim napájení DCDC a je vhodný pro modely vozidel s různými napěťovými systémy.
