Průvodce připojkou na diagnostiku Opel Corsa a obecný obraz OBD-II pro automobily

Koukal jsem, ze se daji sehnat diagnosticke krabicky do tohoto konektoru. Komunikuji s chytrym telefonem a da se z nich vycist spoustu zajimavych udaju. Zajimalo by me, kde ma Mokka umisten tenhle konektor. Mel by byt v dosahu ridice. Na Insignii to používam na sledovanie niektorých udajov. Ked budeš kupovat OBD adaptér,rozhodne sa vyvaruj tím modrým priehladným-mne vypínal rozne systémi a generoval rozne chybové hlásenia. Koupil jsem si OBD II diagnostiku a funguje to skvěle. Zastrčil jsem to do konektoru Opel Mokka ( model 2016 ), nainstaloval jsem si do mobilu program Torque Pro a na první našlápnutí se to chytlo na bluetooth a zobrazily se data.

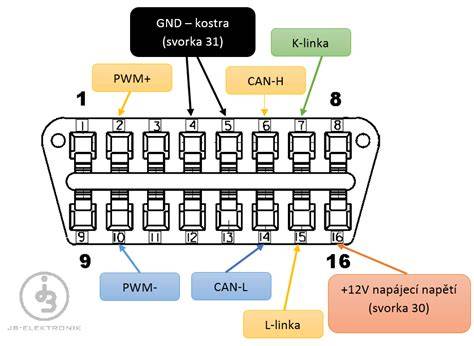

Obecně OBD-II (On-Board Diagnostics II) je standardizované 16pinové rozhraní, umístěné uvnitř vozidla, které funguje jako datový port pro externí diagnostiku. Od roku 1996 je povinnou součástí všech nových automobilů v USA a slouží k zobrazení dat v reálném čase pro diagnostiku a monitoring vozidla. Konektor OBD-II bývá často do 60 cm od volantu a nachází se pod palubní deskou, což usnadňuje přístup mechanikům i majitelům.

Co všechno umí OBD-II a proč je užitečný

1. Diagnostika chyb a identifikace závad - při detekci anomálií systém OBD-II vygeneruje diagnostický chybový kód (DTC), který umožní rychle určit příčinu problému a zacentrovat opravu.
2. Čtení dat v reálném čase - OBD-II dokáže číst klíčová data o vozidle, jako jsou otáčky motoru, teplota chladicí kapaliny a spotřeba paliva.
3. Možnost úprav (kódování a nastavení) - prostřednictvím některých rozhraní můžete upravovat určité parametry vozidla, například nastavení osvětlení, autonomní funkce nebo pokročilé asistenční systémy pro řidiče.
4. Vzdálené sledování a správa vozového parku - OBD-II lze použít pro dálkové sledování, což je cenné při správě vozových parků, systémů proti krádeži nebo monitorování bezpečnosti rodiny.

V praxi lze OBD-II konektor využít různými způsoby. Například při Mokka (rok výroby 2016) se dáje použít pro sledování údajů prostřednictvím Bluetooth připojení k telefonu a aplikace Torque Pro. Někdy však volba adaptéru hraje klíčovou roli: vyvarujte se modrým průhledným adaptérům, které mohou způsobovat vypínání některých systémů a zbytečné chybové hlášky.

Užitečné rady při výběru a použití diagnostického adaptéru

• Vyberte adaptér s kvalitním komunikačním protokolem a stabilním spojením Bluetooth, aby data byla přesná a čitelná.
• Preferujte oficiální nebo důvěryhodné značky, které poskytují pravidelné aktualizace a podporu pro širokou škálu vozidel.
• Ověřte, že adaptér podporuje čtení DTC kódů a jejich jednoduché vymazání po opravě.
• Pro složitější diagnostiku motoru a vstřiků se vyplatí používat i profesionální diagnostické nástroje s paralelním měřením signálů (osciloskop, multimeter).

Praktické ukázky z praxe a související služby

Autoservis Garant Praha provádí autodiagnostiku motoru a ostatních řídících jednotek vozidel. Disponujeme moderními diagnostickými nástroji od společností Bosch, Delphi, DevCom, SuperVag, TopDon, ODIS a dalšími. Základem naší práce je paralelní diagnostika auta, OBD diagnostika a poctivá elektrikářina. Dokážeme provádět i opravy kabelových svazků a kódování komfortních funkcí vozidel, včetně nastavení a oprav vstřikovacích systémů u benzinových i dieselových motorů.

Diagnostika motoru je v Autoservisu Garant považována za klíčový krok opravy, jelikož moderní vozidla pracují jako pojízdný počítač. Zpravidla se používají:

• Sériová diagnostika (OBD) - komunikace s řídicími jednotkami (ECU).
• Paralelní diagnostika (osmikanálový osciloskop) - přímé měření elektrických signálů čidel a akčních členů.
• Logování jízdy - sledování parametrů v reálné zátěži.

Typické chybové kódy a jejich význam zahrnují P-kódy pro motor a emisní systém, C-kódy pro podvozkové a brzdové systémy, a U-kódy pro komunikační chyby a sítě. Správná diagnostika zahrnuje nejen vyčtení paměti závad, ale i hloubkovou analýzu a případnou opravu kabeláže či kalibrace komponent pro trvalé řešení problému.

Nejčastější závady a jejich čtení

1. Motor a emisní systém (P-kódy) - P0299 (nízký plnicí tlak turbodmychadla), P0130-P0135 (lambda sondy), P0442 (EVAP únik), P0011/P0016 (nesoulad polohy klikového a vačkového hřídele), P242F (DPF usazeniny).
2. Podvozek a brzdové systémy (C-kódy) - C0035 (snímač otáček kola), C1201 (porucha řídicího motoru).
3. Komunikační chyby a sítě (U-kódy) - U0101 (ztráta komunikace s TCM), U0121 (ztráta komunikace s ABS).

Správná diagnostika vyžaduje nejen čtení kódu, ale i ověření signálů, měření a případnou opravu. Cena diagnostiky bývá stanovena v ceníku servisu a často je možné provést vyčtení závad na počkání. Důležité je dohodnout postup opravy s klientem a zajistit, že opravy nebudou zbytečně nahrazovat drahé díly.

Obrázky a vizuální doplňky

V moderních vozidlech je systém diagnostiky úzce provázán s elektrikou. Moderní klimatizace, ABS, ESP, immobilizér a další jednotky spolu komunikují po CAN sběrnicích, a proto je správná diagnostika komplexní činnost vyžadující zkušené techniky a aktuální software.

Rychlá praktika pro čtení závad v terénu

Když se na palubní desce rozsvítí kontrolka motoru, je dobré spustit diagnostiku s vhodným OBD-II adaptérem a zkontrolovat DTC kódy. Následně lze pomocí osciloskopu ověřit signály a zjistit, zda jde o problém v elektrické soustavě či mechanický problém v motoru. V případě složitějších závad je vhodné obrátit se na specializovaný autoservis, který disponuje dodavateli oficiálního softwaru a nářadí pro detailní diagnostiku a opravy.

Tabulka: Příklady použití a kódy

Závěrečné doporučení pro uživatele OBD-II

V moderním automobilovém světě je klíčové mít kvalitní OBD-II adaptér a spolehlivý software pro čtení závad. Při výběru adaptéru je vhodné sledovat podporu značek, aktualizace a recenze uživatelů. Pokud je vozidlo starší a problém je složitý, doporučuje se spolupráce s odborným servisem, který poskytuje špičkové diagnostické přístroje a služby s hloubkovou diagnostikou a kódováním.
