Dokumentace a zkušenosti majitelů Clio II z roku 2000 nabízejí praktické postřehy k zapojení kabelů, identifikaci kontaktů a problémům se zapalováním a centrálním zamykáním. Většina diskuzí se soustředí na zapojení motorů zámků ve dveřích, UCH a možnosti doplnění diod, pokud UCH není navržena pro trvalý zdroj napájení při zamykání. Propojení bývá složité zejména u blinkrů a navigace mezi jednotlivými dráty a pojistkovou skříní.
Jak identifikovat dráty ovládající zámky a jak napojit dálkové ovládání
Dráty, které ovládají motorky zámků ve dveřích, bývají dohledatelné skrz prosvěcování konektorů ve sloupcích a často bývá v balíčku zapojení čtyř vodičů dohromady spolu s kufrem. Pro určení správných pinů lze vycházet z popisů a fotografií rozvaděče, stejně jako z poznámek autorů diskuzí o zapojení. Z fotky bývá možné odhadnout, že červený drát v černém konektoru je často klíčovým plusem pro napájení z baterie, což bývá užitečné při doplňování napájení pro UCH.
Základní tipy pro zapojení centrál a UCH
- Plus z baterie lze vzít z pojistkové skříňky, konkrétně z pojistky, která napájí UCH. To bývá červený drát v černém konektoru.
- U blinkrů bývá napojení komplikovanější. Buď je možné je zapnout a měřit voltmetrem, nebo, pokud jsou vyvedeny do boxu v motoru, zapojení může být složité. Případný impuls do UCH pro rozblikání lze vyzkoušet, ale je potřeba dávat pozor na bezpečné zapojení.
- U některých systémů stačí zapojit centrál jen na tlačítko a funguje to. Pokud centrál dává nízké napětí, je možné zvažovat doplnění diody pro stabilní napájení.
Praktické kroky a postupy podle zkušeností uživatelů
Někdo popisuje, že zapojení centrál na tlačítko funguje, a zmiňuje, že problém bývá spíše v napájení UCH než v samotném tlačítkovém zapojení. Jiní sdílejí zkušenosti s diagnostikou a opravami kabelů, označováním vodičů a řešením problémů s volnoběhem a imobilizerem. Důležitá je identifikace konkrétního písmene kontaktu a jeho role v obvodu, a to zejména u motorů 2,0 8V, kde bývá pořadí zapojení válců a kabelů uvedeno ve vrchních popisech na víčku rozdělovače.
Společná témata z diskuzí
- Správné označení kabelů je klíčové pro rychlé řešení poruch a minimalizaci času u servisu. Znepřehledněné kabely vedou k chybám v zapojení a potížím s centralem i immodem.
- Barvy a číslování podle platných norem ČR a EU pomáhají identifikovat fázový (L), nulový (N) a ochranný (PE vodič). Při spojení kabelů je důležité dodržet pravidla a použít certifikované materiály.
- U některých starších systémů lze identifikovat vodiče pomocí indikačního šroubováku, multimetru nebo měření s odpojenou baterií, ale vždy bezpečně a s vypnutým proudem v rozvodnici.
Konkrétní poznámky k zapalování a kabelům 2.0 8V

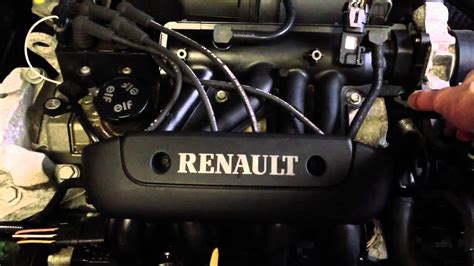

U verze 2.0 8V se uvádí pořadí válců 1-2-4-3 a popis kontaktů na víčku rozdělovače. Při výměně rozdělovače s palcem bývá uvedeno, že pořadí má být sledováno zhora a z levé strany při pohledu na chladič. Většina uživatelů uvádí, že je možné provést fotografickou dokumentaci zapojení a sdílet ji pro případné další zájemce. Důležité je mít jasně označené kabely podle válce a zajistit, aby kontakt mezi vodiči a cívkou byl správně zapojen.
Bezpečnost a standardy při značení a kabeláži
Nedílnou součástí práce jsou pravidla pro značení kabelů a identifikaci vodičů dle norm ČSN a mezinárodních IEC/EN standardů. Je důležité používat čitelné štítky ze vhodného materiálu, aby bylo možné sledovat vodiče po celou dobu životnosti kabelu. Barevné značení a případné číslice slouží pro lepší orientaci v rozvaděči a v kabeláži automobilu. Před započetím prací je nutné vypnout proud v rozvodnici a používat izolační rukavice a nářadí s dielektrickou ochranou.
U vybraného kabelu pro záporný pól baterie u Renault Clio, modelu V (K), se uvádí speciifikace kabelu s označením 244G05RA1A, který zajišťuje napájení a správné čtení signálů ze snímače záporného pólu. Montáž vyžaduje odpojení záporného pólu baterie, kontrolu a očištění kontaktů od koroze a správné nasazení konektorů na snímač a na záporný pól baterie. Tato dráha nabízí jistější řešení pro diagnostiku a zajištění funkce UCH při zapojení pro Renault Clio V, ale obecné zásady značení a identifikace zůstávají relevantní i pro starší modely.
- Odepněte záporný pól baterie před zahájením montáže.
- Zkontrolujte stav konektorů a očistěte kontakty od koroze.
- Ujistěte se, že nový kabel 244G05RA1A je správně nasazen na snímač a připojen k zápornému pólu baterie.
- Po montáži proveďte funkční testy, aby byl zajištěn přesný přenos dat o stavu baterie do řídicí jednotky vozu.
V případě problémů se zapojením kabelů a UCH je vhodné porovnat díl s katalogovým číslem a ověřit kompatibilitu. Originální náhradní díl slouží k zajištění spolehlivosti a návratu původní funkčnosti systému.
