Tyto skříňky se nacházejí v dolní levé části přístrojové desky. Renault Laguna 1, vyráběný v letech 1994 až 2001, je první generací tohoto populárního modelu střední třídy od francouzského výrobce Renault. Tento automobil se vyznačuje elegantním designem a komfortním interiérem, který nabízí dostatek prostoru pro cestující i zavazadla. Renault Laguna 1 byl dostupný s různými motorizacemi, včetně benzínových a naftových motorů, které poskytovaly vyvážený výkon a hospodárnost. Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Laguna 1, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla.
Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů.
Historie a koncepce jednotlivých generací
Model byl poprvé představen veřejnosti na frankfurtském autosalonu v září a do prodeje se dostal v říjnu 2007. Jedná se o druhou generaci vozů postavených na platformě Nissan D, která je použita i v Nissanu Altima. V tomto článku se podrobně podíváme na uspořádání pojistek a relé v Renaultu Laguna (třetí generace; interní označení X91; značky karoserie BT, KT, DT). Zde naleznete umístění, popisy a fotografie pojistkových bloků.
Uspořádání a popisy pojistek a relé
Č. | Součást
1. | Řídicí modul ABS
2. | Modul klimatizace - za přihrádkou v palubní desce
3. | Řídicí modul motoru ventilátoru klimatizace/topení
4. | Baterie
5. | Datová sběrnice CAN, řídicí jednotka brány
6. | Diagnostický konektor (DLC)
7. | Řídicí modul napájení dveří řidiče
8. | Řídicí modul napájení dveří spolujezdce
9. | Řídicí modul elektrické parkovací brzdy - podvozek
10. | Řídicí modul motoru
11. | Řídicí modul předehřívání chladicí kapaliny motoru
12. | Řídicí modul pohonu všech kol - podvozek
13. | Pojistková skříň, motorový prostor
14. | Pojistková skříň motorového prostoru 1
15. | Pojistková skříň motorového prostoru 2
16. | Pojistková skříň v prostoru pro cestující
17. | Vnitřní pojistková skříň 2 - s nezávislým topením
18. | Řídicí jednotka xenonových světlometů
19. | Relé žhavicích svíček
20. | Klakson
21. | Klakson
22. | Multifunkční řídicí jednotka č. 1 - Funkce: ...
23. | Multifunkční řídicí jednotka č. 2 - kombinovaná s pojistkovou a reléovou skříňkou č. 1 v motorovém prostoru - funkce: klimatizace, motor ventilátoru chlazení, snímač hladiny motorového oleje, mlhové světlomety, palivové čerpadlo, světlomety, ostřikovače světlometů, couvací světla, přední obrysová světla, zadní světla, stěrače čelního skla
24. | Řídicí modul navigace
25. | Řídicí modul parkování - za pravým zadním panelem
26. | Řídicí modul posilovače řízení
27. | Řídicí modul nastavení sedadla
28. | Řídicí modul vyhřívání sedadla 1 - pod sedadlem
29. | Řídicí modul vyhřívání sedadla 2 - pod sedadlem
30. | Modul vyhřívání sedadla - pod sedadlem
31. | Elektronická jednotka SRS
Popis jednotlivých pojistek a jejich ampérů (výčet ukazuje klíčové prvky):
- F1-F4: prázdné sloty
- F5: Vnitřní osvětlení - 5A
- F6: Zpětné zrcátko uvnitř interiéru - 5A
- F12: Vyhřívání zadního okna - 40A
- F18-F21: Centrální elektronická rozvaděč interiéru - 20A/20A/10A
- F24: Řídicí jednotka elektrických dveří řidiče - 30A
- F29: Parkovací brzda - 25A
- F39-F40: Řídicí jednotka ABS a ESP, stěrač čelního skla - 30A/30A
- F50-F53: Jednotka klimatizace, řízení motoru vstřikování paliva - 10A/5A
- F54-F58: Pojistkové obvody a další, včetně 10A pro zapalovač a 40A pro jednotku klimatizace
- F59 a dále: prázdné sloty či specifické obvody dle výbavy
Čísla a popisy v tabulkách výše ukazují jak uspořádání v prostoru pro cestující, tak i motorový prostor. Důležité je dodržet ampérové hodnoty při výměně pojistek, aby nedošlo k poškození elektrických systémů vozidla. U Laguna třetí generace (interní označení X91) se jedná o podrobné uspořádání a popisy jednotlivých modulů a pojistek, které mají vliv na klíčové funkce jako centrální zamykání, klimatizaci, osvětlení a bezpečnostní systémy.
Specifické poznámky k motoru a elektrickým systémům
Pojistkové skříňky č. 13-16 jsou umístěny v motorovém prostoru a zahrnují vysokoproudové pojistky pro generátor, relé a další komponenty. Pojistky v prostoru pro cestující a interiéru kryjí hlavní obvody jako klimatizaci, osvětlení a centrální elektronickou desku. V Kanálu CAN a dalších řídicích modulech se doporučuje používat originální nebo plně kompatibilní náhradní díly, aby nedošlo k nesprávné funkci systémů vozu.

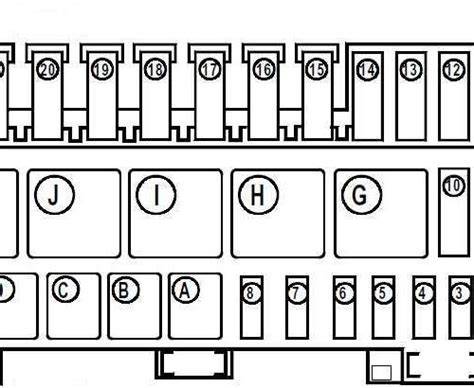

Schéma pojistkové skříňky Renault Laguna 2G (2001 - 2007) relé s přiřazením a umístěním
Tabulka vybraných obvodů a jejich proudů
| Položka | Popis | Ampér |
|---|---|---|
| F5 | Vnitřní osvětlení | 5A |
| F12 | Vyhřívání zadního okna | 40A |
| F18-F21 | Centrální elektronická rozvaděč interiéru | 20A/20A/10A |
| F29 | Parkovací brzda | 25A |
| F39-F40 | Řídicí jednotka ABS a ESP; stěrač čelního skla | 30A/30A |
Pro kompletní a přesnou identifikaci je vhodné využít oficiální schémata pojistkové skříňky pro konkrétní rok a výbavu Laguna 1. Čísla v článku vycházejí z popisů modulů a pojistek uvedených v technických dokumentacích a internetových zdrojích s detailními popisy.
