OEZ nabízí programy pro ověření návrhu rozváděčů, které vám umožní snadno získat předvyplněné podklady dokumentace (štítek, prohlášení o shodě, …) potřebné k předání společně s vyrobenými rozvodnicemi a rozváděči.
OEZ s.r.o., jako původní výrobce rozvodnic DBO, poskytuje výrobcům rozvodnic podklady pro jejich vlastní výrobu.

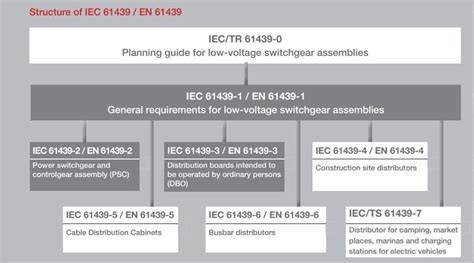

Rozvodnice DBO jsou zkoušeny podle ČSN EN 61439-3 „Rozváděče nízkého napětí-část 3: Rozvodnice určené k provozování laiky (DBO)“.
DBO rozvodnice umožňují ověření návrhu bez nutnosti provádět složité zkoušky předepsané touto normou, díky čemuž je proces zjednodušený.
Pro ověření návrhu rozváděče PSC můžete použít software pro rozváděče PSC, který poskytuje podklady pro ověření návrhu včetně návrhu štítku a výpočtu oteplení dle normy ČSN EN IEC 61439-2.
Výroba rozváděčů PSC je mnohem náročnější než výroba rozvodnic DBO a vyžaduje podrobnější znalosti normy ČSN EN 61439-2 (výkonové rozváděče).

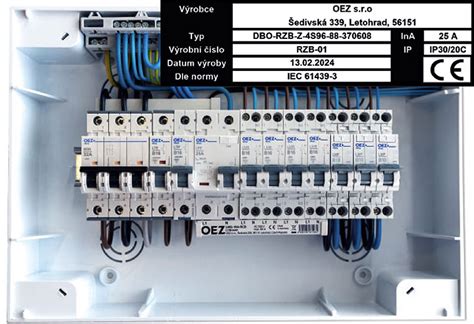

Menší „rozvodnice DBO“ jsou rozvodnicové skříně DistriTon do 198 modulů, osazené modulárními přístroji Minia do 63 A.
Konfigurovat můžete všechny typy jističů - LTE / LTP / LMB (6 kA), LTN / LTS (10 kA), 1modulové jističochrániče LMF z řady přístrojů MiniaMini, chrániče LFE, LFN a další přístroje Minia, včetně stykačů a jiných spínacích přístrojů.
Možnost doplnění cizích přístrojů je velmi omezené, lze přidat pouze podružné elektroměry.
OEZ s.r.o. poskytuje výrobcům rozvodnic podklady pro jejich vlastní výrobu.
Rozvodnice DBO jsou zkoušeny podle ČSN EN 61439-3, díky čemuž výrobce rozvodnic nemusí provádět složité zkoušky předepsané touto normou.
Podporu, včetně zaškolení, můžete ihned získat také on-line na webových stránkách.
PSC software poskytuje ověření návrhu včetně návrhu štítku a výpočtu oteplení dle ČSN EN IEC 61439-2.
Obě konstrukční řady vyžadují správnou volbu komponent a jejich kompatibilitu s normou a s provozními požadavky.
Oblast rozváděčů vyžaduje důsledné dodržování požadavků na bezpečnost, izolaci, tepelnou zátěž a ochrany.
Rozvodnice DBO a modulární inovace DistriTon
Rozvodnice DBO jsou skříňové systémy DistriTon s modularitou do 198 modulů a jsou kompatibilní s přístroji Minia do 63 A.
Nabídka umožňuje konfigurovat všechny typy jističů - LTE / LTP / LMB (6 kA), LTN / LTS (10 kA) a 1modulové jističochrániče LMF z řady MiniaMini, chrániče LFE a LFN, včetně dalšího Minia vybavení.
Možnost doplnění cizích přístrojů je omezená; lze doplnit pouze podružné elektroměry.
Generované dokumentační podklady zahrnují štítek a prohlášení o shodě.
Ověření návrhu PSC a rozdíly oproti DBO
Pro ověření návrhu rozváděče PSC můžete použít software pro rozváděče PSC, který zahrnuje návrh štítku a výpočet oteplení dle ČSN EN IEC 61439-2.
Výroba PSC je náročnější a vyžaduje podrobnější znalosti normy ČSN EN 61439-2 (včetně specifických požadavků na výkonové rozváděče).
Štítky a dokumentace pro PSC jsou součástí výstupů z programu a doplňují proces ověření návrhu pro případné zákazníky.
PVA rozváděče dle ČSN EN IEC 61439-2 příloha DD 5.3.2024
Praktické kroky pro výrobce rozváděčů
- Vyberte vhodnou řadu rozvodnic DBO nebo PSC podle požadavků na modulaci a proudovou zásobu.
- Prohlédněte si dostupné podklady a školení na webových stránkách OEZ pro rychlé získání dokumentace.
- Použijte software PSC pro ověření návrhu rozváděče a vyhotovení štítku a výpočtu oteplení dle ČSN EN IEC 61439-2.
- Pokud zvolíte DBO, využijte zkoušky dle ČSN EN 61439-3 a profesionalitu OEZ při dodání podkladů pro vlastní výrobu.
- Konzultujte volbu komponent (jističe, proudové chráničné a svodiče) podle dostupnosti z katalogu OEZ a požadavků projektu.
Podpora, včetně zaškolení, je k dispozici online na webových stránkách OEZ, což usnadňuje rychlé nastavení procesu ověření.
Přehled vybraných komponent OEZ pro DBO a PSC
- Oblouková ochrana s nadproudovou ochranou OEZ LMA-xxB-1N, LMA-xxC-1N
- Jistič OEZ LPE-xxB-1, LPE-xxC-1, LPN-xxB-1, LPN-xxC-1, LPN-xxD-1
- Jistič OEZ LMB-xxB-1N, LMB-xxC-1N
- Jistič OEZ LSE xxB/1, LSE xxC/1, LSF a LSN řady pro různá napětí a proudy
- Jistič OEZ LTP/LTS řady pro jednotlivé i vícefázové aplikace
- Podpětová a pomocná spoušť OEZ SV-LP-X060 až SV-LS-X400, SP-LP-A024 až SP-LS-A400
- Proudový chránič OEZ LFE/LFI/LMF a kombinovaný svodič OEZ SVBC pro T1+T2
- Kombinované spouštěče a pomocné kontakty OEZ PS-LT, S-LSN, H001 a SM1E
Všechna jmenovaná zařízení představují součást široké nabídky OEZ pro tvorbu rozvodnic a rozváděčů a jsou kompatibilní s ověřovacími postupy uvedenými v normách.
Podpěťové a napěťové spouště OEZ SP-LP-A024 až SP-LS-A400 pokrývají široké spektrum napětí a provozních podmínek, zatímco ochranné prvky LFE/LFI/LMF zajišťují bezpečnost a spolehlivost systémů.
Praktické poznámky pro nasazení na výrobních linkách
Ověření návrhu rozváděče PSC poskytuje podklady pro ověření návrhu včetně návrhu štítku a výpočtu oteplení dle normy ČSN EN IEC 61439-2.
Rozvodnice DBO jsou navrženy pro jednodušší ověření, což usnadňuje rychlou produkci s nižšími nároky na testování.
Podpora včetně zaškolení je dostupná online na webových stránkách OEZ, což umožňuje okamžitou reakci na dotazy výrobců.
