Signalizace kapacity autobaterie automobilu

Indikátor kapacity baterie slouží k prevenci poruch akumulátoru a ke kontrole stavu a zbývající energie v baterii. Autobaterie je srdcem elektrické soustavy každého vozu. Pokud selže, nikam se nerozjedete. Naštěstí existují jasné signály, které naznačují, že je slabá nebo na konci životnosti.

Zažili jste někdy, že během jízdy se vám rozsvítila kontrolka autobaterie? Víte co v takové situaci dělat a co tato svítící kontrolka vlastně signalizuje? Co je kontrolka baterie na palubní desce a co dělá?

Co znamená kontrolka baterie na palubní desce

Světlo na palubní desce ve tvaru pravoúhlé baterie vypadající jako kostka lega je oficiálně známá jako Charging System Light, co se týče tradičních spalovacích vozidel, nikoli nabíjení elektromobilů. Pokud kontrolka zůstane svítit po zapnutí vozidla nebo se rozsvítí během jízdy, je to pro řidiče varováním, že nabíjecí systém nefunguje dostatečně efektivně pro správné nabití baterie při zachování napájení potřebného příslušenství. Pokud si na přístrojové desce všimnete kontrolku systému nabíjení, okamžitě jděte domů, do místního prodejce, garáže nebo místního obchodu s autodíly, přičemž se vyhýbejte jízdě po dálnici.

Co je systém nabíjení auta

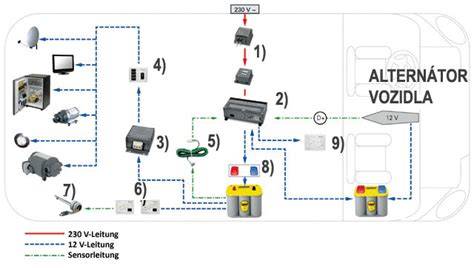

Nabíjecí systém moderního vozidla, který udržuje baterii nabitou, zahrnuje baterii, kabeláž, alternátor a elektronickou řídicí jednotku (ECU). Alternátor přijímá mechanickou energii z motoru a přeměňuje ji na elektrickou energii na napájení příslušenství a nabíjení baterie. Baterie poskytuje energii na nastartování vozidla a na napájení jeho elektroniky. ECU: Elektronická řídicí jednotka, která nesmí být zaměňována s řídicí jednotkou motoru, je zařízení, které řídí propojený elektronický systém.

Proč svítí kontrolka nabíjení

• Existuje mnoho důvodů, proč systém nabíjení nefunguje správně.
• Zkontrolujte všechny konektory na korozi a správné usazení. V případě potřeby dotáhněte.
• Hadovitý pás je kus vyztužené gumy, která otáčí řemenici alternátoru a pohání alternátor. Pokud řemen nefunguje správně s alternátorem, může to způsobit problémy s nabíjením.
• Zkontrolujte póly baterie, abyste se ujistili, že kabely jsou správně připojeny. Pokud je vodič odpojen, vyčistěte svorky, znovu připojte kabel k baterii a dotáhněte.
• Zkontrolujte póly baterie, zda nejsou zrezivělé, což by mohlo způsobit nekonzistentní spojení.

Jak otestovat baterii a alternátor

Pro testování správného napětí baterie použijte multimetr. Plně nabitá baterie by měla registrovat 12,6 V nebo více. Pokud je vypnutá, zkuste baterii před její výměnou nabít pomocí udržovací nabíječky. Pro testování alternátoru použijte multimetr. Hodnota by měla být mezi 13,8-14,2 voltů. Pokud je napětí nižší než normální, možná bude nutné vyměnit alternátor.

Je bezpečné jezdit s rozsvícenou kontrolkou baterie?

Pokud něco v systému nabíjení vozidla nefunguje správně, existuje riziko, že motor bez varování zhasne. Je také možné, že pokud motor zhasne, nebude možné jej znovu nastartovat. Z tohoto důvodu nedoporučujeme jezdit s rozsvícenou kontrolkou baterie na jiné místo než zpět do vašeho domu nebo do nejbližšího autoservisu. Pokud se kontrolka rozsvítí před jízdou, nedoporučujeme jízdu.

Známky slabé autobaterie

• Studené ráno a startér, který se sotva otočí - klasický scénář.
• Kontrolka baterie: po nastartování nesmí svítit.
• Pokles při startu - při otočení klíčku by napětí nemělo spadnout pod 10 V.
• Dobíjení alternátorem - na volnoběh po nastartování by měl alternátor dobíjet 14,2-14,7 V.
• Slabá autobaterie dává jasné signály - pomalý start, kolísání světel, nízké napětí.

Testování autobaterie - základní principy

Podle nejnovějších studií německého autoklubu ADAC bylo v roce 2025 asi 44,9% poruch způsobeno baterií. Důvodem je zvýšená elektrifikace vozidel. Dnes jsou na baterii kladeny větší nároky - až 150 elektrických spotřebičů a automatický systém start-stop v moderních automobilech vyžaduje dostatek energie. Proto je vhodné pravidelně kontrolovat baterii ve specializovaném servisu, aby bylo možné zjistit hrozící selhání baterie dříve, než dojde k definitivní poruše. Správné testování stavu baterie specializovanými servisy.

Testování běžné baterie s mokrými články

Měřicí zařízení, které může měřit pouze stav nabití baterie, je vhodné pro testování běžné autobaterie. V ideálním případě se multimetrem naměří klidové napětí asi 12,6V. Pokud napětí klesne pod 12,4 V, baterie by se měla co nejdříve dobít. Trvalý nízký stav nabití poškozuje baterii sulfatací. Vzhledem k tomu, že hlavní zatížení konvenční startovací baterie je způsobeno startovacím procesem a po nabití alternátorem nedochází k dalšímu vybíjení, je v tomto případě rozhodující proud pro tzv. studený start. V důsledku stárnutí a opotřebení se kapacita baterie dodávat vysoké proudy postupně snižuje. Kromě toho, čím nižší je nabití (stanovené měřením klidového napětí), tím nižší je dostupný proud, který může být dodáván během startovacího procesu.

Testování baterie start-stop

Při testování baterie start-stop je důležitý nejen stav nabití (také známý jako „SOC“), ale také zdravotní stav („SOH“) baterie. Zatímco SOC lze jednoduše stanovit změřením napětí, k otestování SOH je nutný komplexní zkušební postup, aby bylo možné spolehlivě zhodnotit stav baterie. Stanovení SOH mimo jiné zohledňuje schopnost startování za studena (CCA), zbytkovou kapacitu (Ah) a schopnost nabití (CA). Stejně jako se v průběhu let vyvíjela technologie vozidel, vyvíjely se i baterie s novými technologiemi, jako je AGM nebo EFB. Pro získání spolehlivých výsledků zkoušek, zejména s ohledem na SOH, je nezbytné používat moderní zkušební zařízení, která jsou přizpůsobena novým technologiím baterií.

Postup testování baterie krok za krokem

(Vezměte prosím na vědomí informace od výrobce zařízení.)

1. Připojte tester baterie ke svorkám baterie, abyste zjistili stav nabití a vnitřní odpor. V zásadě: Připojte červený kabel ke kladnému pólu a černý kabel k zápornému pólu. Na pořadí připojení a odpojení nezáleží.
2. Připojení testovacího zařízení k baterii, která je umístěna v zavazadlovém prostoru nebo v prostoru pro cestující. Připojte se ke svorkám baterie a nikoli ke kontaktům pro pomocné startování kabely v motorovém prostoru, protože odpor kabelu, který je instalován ve vozidle, ovlivní měření.
3. Nastavte tester baterie na správný typ baterie: Startovací baterie, gelová baterie, baterie EFB nebo AGM. Tester používá pro každý typ baterie jiný testovací algoritmus, takže nesprávné nastavení by vedlo k nesprávné naměřené hodnotě. U některých zkušebních zařízení je navíc důležité vědět, zda se zkouška provádí na baterii instalované ve vozidle, nebo zda je baterie mimo vozidlo.
4. Do zařízení zadejte uvedený proud pro studený start (CCA) baterie včetně použité metody měření. Běžnými normami jsou DIN, EN, IEC, JIS a SAE. Podrobnosti o zkušební normě naleznete včetně proudu pro studený start na štítku baterie.
5. Testovací zařízení pak automaticky provede test a poskytne výsledek.

Mimochodem… Pro dosažení správných výsledků při měření vodivosti by se měl krátce před měřením zapnout některý spotřebič, např. přední světla. Tím se před měřením odstraní veškeré povrchové napětí.

"Magické oko" autobaterie - co je a jak funguje

Magické oko je vizuální indikátor umístěný na olověných akumulátorech, který mění barvu v závislosti na stavu nabití baterie. Když je akumulátor plně nabitý, magické oko zpravidla svítí zeleně, což signalizuje, že je vše v pořádku. Pokud indikátor ukazuje černou nebo jinou barvu, může to naznačovat, že akumulátor vyžaduje dobíjení nebo vadu. Absence barvy nebo bílá barva může upozornit na nízkou úroveň elektrolytu, což vyžaduje další údržbu.

Magické oko se skládá z několika částí: průhledné krytky, barevného indikátoru, který reaguje na chemické změny v akumulátoru, a někdy i z hydrometru nebo plováku, který ovlivňuje zobrazení barvy v závislosti na hustotě elektrolytu. Tento systém poskytuje rychlou a snadnou vizuální kontrolu, která může být velmi užitečná pro řidiče.

Přestože magické oko poskytuje cenné informace o stavu nabití akumulátoru, je důležité si uvědomit, že jeho indikace je pouze orientační. Jedním z hlavních důvodů je, že magické oko ukazuje stav pouze jednoho článku akumulátoru. To znamená, že i když magické oko svítí zeleně, signalizující, že článek, u kterého je umístěno, je plně nabitý a funkční, vedlejší články mohou být poškozené nebo mít jinak nedostatečnou kapacitu. To může vést k situaci, kdy akumulátor nezvládne nastartovat automobil, přestože magické oko indikuje, že je vše v pořádku.

Ideálním řešením by bylo mít magické oko pro každý článek v baterii, což by v případě 12V autobaterií znamenalo celkem šest indikátorů. Takové řešení by poskytlo komplexní přehled o stavu celého akumulátoru, nejen o jednom jeho článku. Bohužel, aktuálně není známo, že by některý výrobce nabízel akumulátory s touto možností, přestože by přidané náklady na výrobu byly minimální.

V závěru je třeba zdůraznit, že ačkoliv magické oko může být velice užitečným nástrojem pro rychlou kontrolu stavu akumulátoru, nemělo by být jediným zdrojem informací při posuzování jeho funkčnosti. Pro detailnější a přesnější diagnostiku je doporučeno použít multimetr nebo speciální tester akumulátorů, které mohou poskytnout komplexnější přehled o stavu vaší autobaterie. Pamatujte, že správná údržba a pravidelná kontrola stavu vaší autobaterie je klíčem k dlouhodobé spolehlivosti vašeho vozidla.

Bezpečnostní pokyny při instalaci a používání indikátorů

• Před použitím zařízení si pečlivě prostudujte případný návod a dodržujte varování, bezpečnostní informace a doporučení, abyste předešli zranění nebo poškození.
• Je li to možné před samotnou instalací produkt a jeho funkčnost vyzkoušejte.
• Samotnou instalaci provádějte při odpojeném napájení a s dodržením správné polarity.
• Ověřte správné napětí (12/24 V) a použijte odpovídající jištění (pojistku).
• Nepoužívejte poškozené kabely, konektory ani zařízení.
• Zajistěte pevné uchycení, kabely veďte mimo ostré hrany a horké části motoru.
• Světla můžou být velmi intenzivní a horké: nedívejte se přímo do světelného zdroje a nedotýkejte se bezprostředně po provozu.
• Udržujte mimo dosah dětí a chraňte před vodou, pokud výrobek není výslovně určen pro venkovní použití.
• Při použití na veřejných komunikacích se seznamte s místními pravidly a dodržujte je.

Parametry moderních indikátorů kapacity

Možnost přesného nastavení všech parametrů, včetně výstrah, napětí a kalibrace voltmetru. proudový odběr: < 15 mA • skvěle čitelný LCD displej • přesnost měření: 1 % • akustická signalizace při nízkém i příliš vysokém napětí • přesná kalibrace voltmetru • možnost manuálního nastavení parametrů • vhodné pro olověné i lithiové akumulátory (LiFePO4 i Li-Ion) • ochrana proti přepólování • rozměry: 33 mm x 61 mm x 13 mm • montážní otvor: 59 mm x 28 mm

Kompatibilita

(/ 24 / 48 / 72 / 84 V PB akumulátor / 3-26S LiFePO4 / 2-25S Li-Ion)

Praktické doporučení

• Pravidelně kontrolujte stav baterie a nechávejte ji testovat ve specializovaném servisu.
• Při práci s měřicími přístroji dodržujte doporučení výrobce zařízení.
• Pokud se kontrolka nabíjecího systému rozsvítí během jízdy, vyhněte se dálničním úsekům a co nejdříve navštivte servis.
• Neomezujte se pouze na magické oko; pro spolehlivou diagnostiku použijte multimetr nebo profesionální tester.
