Šnekové převodovky představují kompaktní a vysoce spolehlivý způsob redukce otáček s vysokým točivým momentem. V následujícím textu se zaměříme na základní provedení a varianty včetně šnekových převodovek Zero-Shape, M-Square a BJ-Gear, jejich konstrukční charakteristiky, možnosti připojení motorů a praktické aplikace.
Hlavní typy a jejich rozsah
Zero-Shape V je základní provedení ve velikostech 030-063 pro krouticí momenty 21 Nm až 147 Nm, s předstupněm od 55 Nm až 187 Nm. Jako dvojitá šneková převodovka nabízí rozsah od 35 Nm do 230 Nm. Šneková převodovka M-Square v základním provedení ve velikostech M30-M63 pokrývá krouticí momenty od 21 Nm do 160 Nm, s předstupněm od 55 Nm do 187 Nm a jako dvojitá varianta od 38 Nm do 270 Nm.
BJ-Gear nabízí širokou řadu šnekových převodovek s robustní konstrukcí z hliníkové nebo železné skříně. Vysoká kvalita komponentů (šroubové skříně, vysoce kvalitní bronzová šnečková kola, gufera s přídavným břitem) zajišťuje nízký hluk, dlouhou životnost a spolehlivý chod. K dispozici jsou i úhlové a čelní převodovky, s možností volby duté výstupní hřídele, přírub motoru a spojek pro přímé připojení motoru na střídavý proud nebo jiné speciální motory.
Klíčové vlastnosti šnekových převodovek BJ-Gear
- Možnost standardního i výstupního řešení s dutým hřídelem
- Možnost výstupu v provedení FB + příruba motoru B14
- Vysoká účinnost do 96 % pro kuželočelní převodovky
- Modulární konstrukce s možností volby patek, přírub a různých početní stupňů

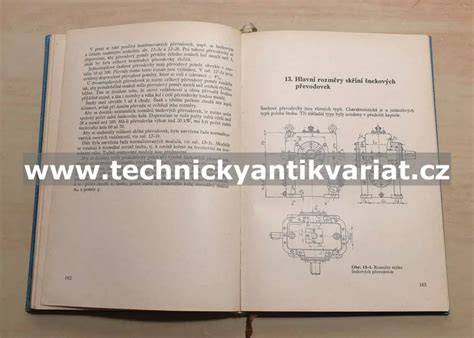

Konstrukční řešení a materiály
Skříň převodovky bývá vyrobena ze slitiny hliníku nebo železa, často s dutou hřídelí na výstupu. Šnekové kolo bývá z vysoce kvalitních slitin bronzu, což zajišťuje optimální chod a dlouhou životnost. Gufera jsou vybavena přídavným břitem pro lepší ochranu proti vniku prachu a vody. Vstupní strana bývá vybavena přírubou pro elektromotor nebo s volnou vstupní hřídelí; výstupní strana standardně s dutou hřídelí, ale lze montovat hřídele na obou stranách. Šnekové převodovky mohou být dodávány s reakčním ramenem, různými velikostmi přírub nebo patkami pro upevnění ve třech různých pozicích.
Vstupní a výstupní možnosti, typy motorů
Šnekové převodovky se často připojují k IEC standardním motorům s přírubou B14/B5, ale lze použít i motor NEMA nebo bezkartáčové motory. Standardní motory IEC ve velikostech 56-90 jsou obvykle skladem; ostatní typy jsou k dispozici na vyžádání. Mnoho dodavatelů montuje motor prostřednictvím přímého připojení (hřídel motoru do dutého hřídele) nebo přes redukční pouzdro. Pro eliminaci problémů s montáží používáme standardně spojku. Varianta připojení výstupní příruby v provedení FB + příruba motoru B14 je dostupná skladem.
Speciální a doplňkové provedení
Hydro-Mec řady 0 a P jsou dostupné s centrováním 30-110 mm, řady Q s centrováním 40-125 mm. Čelní převodovky Strong nabízejí vysokou přesnost a výkon, včetně možnosti dodání s motorovou přírubou a spojkou pro jednoduchou montáž na střídavý motor nebo speciální motor. Čelní převodovky mohou mít patky, příruby různých velikostí a mohou být dodány s 1, 2 či 3 stupni ozubených kol. Převodovky mohou být rovněž vyrobeny na zakázku, např. čelní řady A v hliníkové verzi jako doplněk ke řadě Strong s možností volby hřídele a výstupního konce.
Výkonnostní a aplikační parametry
Standardně lze dosáhnout redukce až 100:1 v jednom stupni nebo 10000:1 ve dvou stupních pro některé modely. Z hlediska hlučnosti se šnekové převodovky vyznačují velmi tichým chodem díky konstrukci a preciznosti výroby. Ekvivalentní ozubené soustavy s daným převodem a stejným přenosem síly bývá větší než u šnekového převodu, což je důležité při volbě optimální konfigurace pro danou aplikaci.
Aplikace a praktické tipy pro výběr
Výběr správné šnekové převodovky by měl vycházet z požadavků na jmenovité otáčky motoru, krouticí moment, požadovaný převodový poměr a rozměry. Je důležité zvolit správný motor s vhodnou přírubou a hřídelí, a zvážit možnosti přímého montážního propojení či použití redukčního pouzdra. Spolehlivý dodavatel pomáhá vyhnout se častým chybám při výběru a zajišťuje vhodný poměr mezi velikostí, výkonem a cenou. Doporučuje se konzultace s prodejcem ohledně konfigurátoru, který umožňuje vybrat z více parametrů (velikost převodovky, převodový poměr, průměr vstupního a výstupního hřídele, provedení příruby motoru) pro dosažení optimálního fungování.
Přehled sortimentu a dostupnost
Máme skladem šnekové převodovky ve více velikostech a provedeních, včetně katalogových modelů Zero-Shape, M-Square a BJ-Gear, s rychlým doručením a možností online nákupu. V nabídce jsou i příruby, duté hřídele a další doplňky, které lze objednat samostatně. Desítky modelů a konfigurací pokrývají široký rozsah výkonu a konstrukčních potřeb pro průmyslové aplikace, dopravníky a automatizaci.
Tabulka: Klíčové parametry vybraných řad
| Řada | Velikost | Krouticí moment (Nm) | Předstupně | Typy hřídelí |
|---|---|---|---|---|
| Zero-Shape V | 030-063 | 21-147 | 55-187 | Dutá/hřídel s přírubou |
| Zero-Shape dvojitá | - | 35-230 | - | - |
| M-Square | M30-M63 | 21-160 | 55-187 | Dutá výstupní hřídel, volba přírub |
| M-Square dvojitá | - | 38-270 | - | - |
| BJ-Gear | různé | do 520 Nm (až) | 2:1 až 80:1 | Přírubové, patkové, hřídelové |
Další užitečné poznámky
Šnekové převodovky se vyznačují samosvorností u vyšších převodů, což může být výhodou pro bezpečnost a stabilitu zařízení. Jsou vhodné pro širokou škálu odvětví průmyslu díky kompaktním rozměrům, nízkému hluku a výhodnému poměru výkon/cena. Výrobce nabízí také specifické série pro čelní a kuželočelní převodovky s vysokou účinností a s možností integrace s různými motory a přírubami pro flexibilní instalaci.
Poznámka: V textu jsou uvedeny typické možnosti a rozsahy pro vybrané řady a modely. Konkrétní technické parametry a dostupnost se liší podle skladem a verze produktu.Synchromesh unit (Manual Car Transmission) - How it works
