Diskuse o tom, zda má Focus II (1.6/2.0 Duratec) senzor teploty sání (IAT) a zda spolupracuje s MAP/MAP-TPA (TMAP) či MAF, bývá často matoucí. Následující text vychází z původních dotazů a popisů, které se v diskuzích objevují, a sleduje, jak rozpoznat správné umístění a funkci jednotlivých senzorů u uvedených verzí motorů.
Co je IAT a proč je důležité jej správně identifikovat
Snímač teploty nasávaného vzduchu (IAT) slouží k měření teploty vzduchu vstupujícího do sacího systému. Údaje o teplotě vzduchu jsou klíčové pro řídicí jednotku motoru (ECU) pro správnou korekci směsi paliva, tlaku a času zapalování. Špatná identifikace může vést k méně výkonnému motoru, vyšší spotřebě a nestabilnímu chodu při studeném startu.
MAP, MAF a TMAP: základní rozdíly a vzájemná provázanost
MAP senzor (Manifold Absolute Pressure) měří tlak ve sání a často bývá spolu s teplotním senzorem vzduchu součástí referenčního systému pro řízení směsi. Případná kombinace teploty a tlaku v jedné jednotce se někdy označuje jako TMAP (Temperature-Map sensor), ale v praxi bývá vyznačována jako samostatné senzory: MAP a IAT (nebo MAF - průtok vzduchu).
MAF senzor (Mass Air Flow) měří tok hmotnostního průtoku vzduchu a bývá umístěn před sacím potrubím, často v západkách s uvnitř se nachází samotný senzor průtoku a teplotní element. Pokud je MAF, senzor teploty bývá často součástí MAF jednotky jako IAT element, nikoli samostatný MAP senzor.
V některých konfiguracích motorů Fordu (Focus, Mondeo, Galaxy) může docházet k problémům ze strany umístění: čidlo teploty sání může být skutečně součástí sacího systému a bývá ukryté v blízkosti MAF nebo v prostoru kolem skříně sání. Rozdíl mezi „dva v jednom“ versus „dva oddělené“ senzory je často v interpretaci identifikace a fyzické konstrukci komponenty.
Konkrétně pro Focus MK II 2.0 TDCi a další uvedené verze
V dotazu se objevuje několik verzí a variant: FoFo MkII 2.0 TDCi (2007), FoFo II kombi 1.6 po FL, Focus II kombi 1.6 Duratec, Mondeo mk3 2.0 Duratec a další. Z pohledu výbavy motoru je klíčové zjistit, zda motor používá MAP senzor, MAF senzor, případně kombinaci s teplotními elementy integrovanými do MAF nebo samostatně umístěný IAT.
Obecné závěry z popisu situace ve fórech ukazují, že:
- „Podle mě ne, pže ten MAP jsem měl vyndaný a skutečně dle profilu je to pouze sensor tlaku.“
- „Sensor teploty dle dílu vypadá uvnitř jinak.“
- „Máš v tom trochu zmatek, buď je tam MAP nebo MAF, obojí zároveň nee.“
To naznačuje, že na některých verzích může být součástí sacího systému buď MAP senzor s dodatkovým teplotním měřicím elementem, nebo MAF senzor, který obsahuje IAT senzoru uvnitř. Rozdíl bývá hlavně ve fyzické konstrukci a umístění v sacím potrubí.
Jak identifikovat správné umístění a funkci na konkrétním vozidle
- Vyhledejte v motorovém prostoru označené senzory: MAP, MAF a případně IAT. U starších Fordů bývá MAP umístěn na sacím potrubí s napojením na ECU, MAF bývá po vzduchovém filtru a dává signál proudu vzduchu.
- Rozdělte mezi „dva v jednom“ a „samostatné senzory“ podle fyzické konstrukce: samostatný IAT bude mít pouze teplotní snímání a nebude měřit tlak, zatímco MAF/MAF-IAT komunitou často sdílí obvod.
- Pokud je senzor vyjímaný a profil ukazuje čistý senzor tlaku, jedná se spíše o MAP. Pokud teplotní element vypadá jinak a senzor má charakter teploty, jedná se o IAT, případně IAT integrovaný do MAF.
- V dokumentaci dílů a čísel je potřeba ověřit konkrétní díl pro daný motor: 1.6 Duratec, 2.0 Duratec, 2.0 TDCi. U některých verzí mohou být senzory vyměnitelné, ale spojení s ECU se liší podle roku výroby a trhu.
Praktické poznámky a doporučení pro údržbu
Pokud máte potíže s jakýmkoliv chováním motoru (kolísání otáček, špatné starty, vyšší spotřebu), zkontrolujte:
- Vizuálně stav sacího potrubí a senzorů - poškozené kabely či znečištění mohou způsobovat chybná měření.
- Testy senzorů - měření napětí srovnání s referencemi ECU pro daný díl (servisní manuály často uvádějí „range“ pro MAP, MAF a IAT).
- Čistota MAF/MAF-IAT senzoru - špína může ovlivnit měření hmotnostního průtoku vzduchu a teploty.
- Správné uspořádání kabeláže kolem sacího systému, aby nedocházelo k ovlivnění signálů.
Možné vizuální průvodce umístění

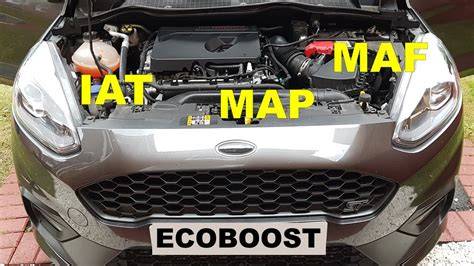

Infografiku ilustrující možné varianty instalace MAP, MAF a IAT ve Ford Focus a souvisejících modelech lze využít k rychlé orientaci.
Pokud je nutné ukázat konkrétní schéma, lze doplnit i jednoduchou mapu trubek a orientačních bodů kolem vzduchového filtru a sacího potrubí.
Tabulka orientačních údajů pro vyhledání senzorů
| Motor | Možný senzor | Poznámka |
|---|---|---|
| 1.6 Duratec | IAT/MAF kombinace možná integrace | Chybové kódy se mohou týkat bohaté nebo chudé směsi |
| 2.0 Duratec | MAP s teplotním elementem nebo samostatný IAT | Nutno ověřit díl pro rok výroby |
| 2.0 TDCi | MAP senzor (tlak) a samostatný IAT nebo MAF verze | Různé konfigurace podle trhu |
Vyhledání a výměna čidla: krátký postup
Pokud je potřeba provést výměnu čidla, postup bývá následující:
- Odpojte baterii pro bezpečnost elektrických spojů.
- Najděte sací potrubí a identifikujte MAP/MAF/IAT podle vzhledu a umístění v diagramu pro daný motor.
- Vyjměte starý senzor, vložte nový s přesným usazením a připojte kabeláž podle barevného kódu a schématu ECU.
- Restartujte motor a prověřte funkčnost - zkontrolujte diagnostiku OBD pro případné chybové kódy a sledujte hodnoty IAT/MAF v reálném čase.
Souhrnné poznámky k původní diskuzi
V diskuzních materiálech se objevují názory, že v některých verzích Focusu MK II může být senzor teploty sání integrován s tlakem (MAP) v jedné jednotce, zatímco jinde je dělán samostatný IAT. Klíčové je rozpoznat fyzické uspořádání a číselnou identifikaci dílů pro konkrétní motor a rok výroby. Důsledná identifikace zabraňuje nesprávnému servisu a poskytuje správné hodnoty pro ECU.
