Při práci s VAGem a měřením tlaku v sacím potrubí se často objevují otázky ohledně významu čidel, přesnosti signálů a možných úniků vakua. Článek shrnuje důležité poznatky z popsaného textu a doplňuje je o praktické postupy pro diagnostiku a výměnu dílů souvisejících s tlakem nasávaného vzduchu.
Co je to snímač tlaku nasávaného vzduchu a proč je důležitý?

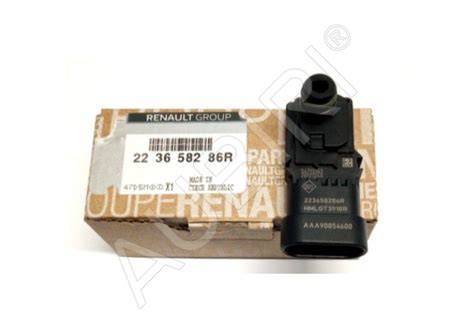

Snímač tlaku sacího potrubí, známý také jako MAP (Manifold Absolute Pressure) senzor, je klíčová součást moderních motorových systémů, která zajišťuje přesné měření tlaku vzduchu v sání motoru. Na základě naměřených hodnot řídicí jednotka motoru ECU reguluje množství vstřikovaného paliva a časování zapalování, čímž optimalizuje spalovací proces, snižuje emise a udržuje hladký chod motoru.
Rysy a technické parametry senzorů tlaku sacího potrubí
Rozsah měřeného tlaku a počet pólů konektoru jsou zásadními parametry pro kompatibilitu s vozidly. Senzor FAE 15074, který bývá zaměňován s originálními díly pro některé modely, má:
- Počet pólů: 3
- Rozsah měřeného tlaku: 15 000 Pa až 260 000 Pa
- Vlastnosti: zajišťuje přesné měření tlaku pro optimální směs paliva a vzduchu
- Kompatibilita: vhodný pro vozidla požadující 3-pólový konektor
Je důležité porovnat OEM číslo původního dílu s kódem senzoru a vizuálně zkontrolovat konektor a tvar tělesa senzoru před zakoupením. Nesprávný typ může vést k chybám v řídicí jednotce a nefunkčnímu chodu motoru.
Diagnostika problému: proč může ukazovat 0 mBar a ne 50 mBar?
V praxi se často objevují situace, kdy vzorkovaná hodnota v poli 3 zůstává na 0 mBar i při krátkém zvýšení plynu až o doporuovaných 50 mBar. Důvody mohou být různé:
- Netěsnost v sacím potrubí, která způsobí velký únik vakua a zkreslí čtení signálu.
- Poškozený nebo nekorektně zapojený MAP senzor, případně nesprávný počet pólů konektoru.
- Chybný signál z ECU nebo problém s kalibrací hodnot v řídicí jednotce.
- Vnější vlivy jako znečištění senzoru nebo zablokované vzduchové cesty po výměně oleje s následnou špatnou montáží filtru.
Praktické kroky pro diagnostiku a opravu
1) Zkontrolujte sací potrubí na netěsnosti a praskliny. Poškozené potrubí může způsobit únik vakua a zkreslit měření tlaku.
2) Zkontrolujte konektor a počet pólů senzoru. Ujistěte se, že senzor má stejný počet pólů (3) a že odpovídá technické specifikaci tlaku, aby nedošlo k nekompatibilitě s ECU.
3) Ověřte kompatibilitu dílu s vozidlem podle katalogových údajů výrobce a roku výroby. Případně porovnejte OEM čísla s novým dílem (např. FAE 15074).
4) Pokud diagnostika ukazuje nečisté nebo neověřené signály (např. hláška 16490 Snímač nasávaného tlaku vzduchu - Nevěrohodný signál), řešte nejprve mechanické příčiny (netěsnost, špatné upnutí) a až poté řešte elektrické problémy.
5) Před výměnou senzoru zkontrolujte stav sacího potrubí a ujistěte se, že vnitřní součásti sběru vzduchu nejsou poškozené, aby bylo měření přesné i po výměně.
Praktické poznámky k instalaci a dlouhodobé spolehlivosti
Instalace tohoto senzoru obvykle nevyžaduje složité úpravy, ale je důležité pracovat čistě a dbát na správné připojení elektrického konektoru. Senzor tlaku sacího potrubí je navrhován s ohledem na dlouhou životnost a odolnost vůči vysokým teplotám a vibracím, které jsou v motorovém prostoru běžné. Správná funkce přispívá k celkové spolehlivosti vozu a ekonomičnosti provozu.
Případové poznámky a praktické zkušenosti
U některých motorů (např. 1,4 16V) může být problém provázaný s tlakovým senzorem méně zřejmý - často bývá spojován s únikem vakua v sacím potrubí, prasklinami nebo netěsnostmi po údržbě (např. výměna oleje). Diagnostika musí zahrnout i vizuální prohlídku potrubí a kontrolu všech těsnění, aby se zabránilo falešným signálům z MAP senzoru.
Doporučené postupy při výměně dílu
- Porovnejte OEM číslo s původním dílem a zkontrolujte konektor.
- Před montáží očistěte plochy a ujistěte se, že těsnění a spoje jsou bez poškození.
- Po výměně proveďte diagnostiku a zkontrolujte, zda hodnota tlaku v sacím potrubí odpovídá skutečnému zatížení motoru v různých režimech (volnoběh, akcelerace).
| Parametr | Hodnota |
|---|---|
| Rozsah tlaku | 15 000 - 260 000 Pa |
| Počet pólů | 3 |
| Kontrola těsností | Ano doporučeno |
Shrnutí a praktické důkazy z uživatelských zkušeností
Většina motorů využívajících atmosférický tlak v sacím potrubí (G71) má spolehlivé čidlo napojené na ECU, které spolupracuje s definovaným rozsahem a počtem pólů. V případě problému s nevěrohodným signálem bývá častěji problém mechanický (netěsnost, špatné utažení, poškozené komponenty) než samotné čidlo. Význam správného měření tlaku a jeho vliv na směs paliva a vzduchu je klíčový pro správný chod motoru, nízké emise a stabilní výkon.
