Pod tímto názvem se skrývá elektromotor pro krátkodobé zatížení, s elektromagneticky vysouvaným pastorkem, určený k roztočení motoru při startování. Je to 12 nebo 24V stejnosměrný motor, sériový, čtyřpólový, s rotorem uloženým v samomazných ložiskách. U uhlíky musí mít dostatečnou délku a v komůrkách musí být volně posuvné; přítlačné pružiny uhlíků musí mít dostatečný přítlak, komutátor musí být bez poškození, dokonale čistý.
Startér je klíčovým komponentem při startování motoru. Když je spouštěcí skříňka aktivována, proud prochází cívkami, dochází k vysunutí vidličky a pastorku do ozubení setrvačníku a motor se roztočí. Při startu bývají nejčastějšími problémy opotřebení uhlíků, ztráta kontaktů, poškozená volnoběžka, zub pastorku, či opotřebení komutátoru. Informace níže popisují postupy, jak zkontrolovat a opravit tyto díly, a jak správně demontovat a znovu složit startér včetně kontroly elektrické integrace.
Co je uvnitř startéru a jak funguje

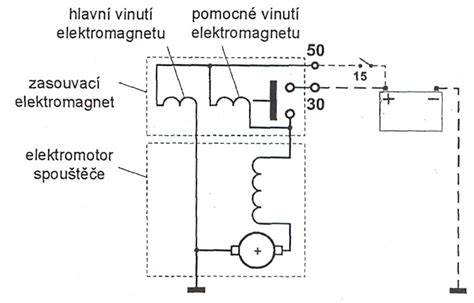

Ventily, volnoběžka a pastorek spolupracují tak, že při vysunutí pastorku do věnce setrvačníku dojde ke spojení pohyblivých a pevných kontaktů a startér se roztočí. Volnoběžka je jednosměrné ložisko, které zabírá jen v jednom směru; v opačném směru prokluzuje, aby nedošlo k poškození startéru. Vidlička je páka, která vysouvá volnoběžku z klidové polohy na doraz. Spínací cívka je elektromagnet složený z jádra a dvou vinutí: přítlačné a držící. Přivedením proudu na svorku dojde k přitažení jádra a vysunutí pastorku, čímž se navazuje spojení s věncem setrvačníku a startér začne točit.
Rotor obsahuje pólové nástavce, vinutí cívky a komutátor, který přenáší proud na vinutí rotoru. Stator může být buď permanentní magnet, nebo vinutí ve válci. U startérů s převodovkou bývá planetová převodovka, která zvyšuje točivý moment. Hřídel převodovky, ložiska a distanční podložky vytvářejí pevnou a stabilní konstrukci pro spolehlivé startování. Dále startér obsahuje břemenové víko, zadní víko, držáky uhlíků, zajišťovací a vymezovací podložky a další komponenty pro správnou funkci a chladicí podmínky.
Jak poznat poškozený startér a kde hledat závady
- Startér vydává cvakavé zvuky - problém je v cívce, která nemusí plně vysunout pastorek.
- Nouzovým řešením může být poklep na tělo startéru, ale dlouhodobě to problém nevyřeší.
- Startér točí naprázdno - pastorek se zřejmě nevejde do věnce setrvačníku nebo se otáčí bez zapojení setrvačníku.
- Pomalý chod startéru - obvykle volnoběžka, čep vidličky, nebo uložení hřídele; může být i přidřený rotor.
- Problémy mohou způsobovat špatné futérko (pastorek nedojede do kontaktu), vadná cívka, nebo opotřebení uhlíků a pružin.
Další časté indicie zahrnují problémy s kotvou, opotřebení komutátoru, nebo zničené uhlíky. Kontrolní testy zahrnují měření proudu při startu a posouzení, zda pastorek správně vysouvá a vrací se do klidové polohy. Pokud startér běží déle než 8 sekund, je nutno ho nechat vychladnout; startér by neměl být zapínán opakovaně více než tři krát po sobě bez delší přestávky.
Postup demontáže startéru z vozu
- Odpojte baterii a ukostřovací kabel.
- U startéru povolte kabel od akumulátoru a kabel ke spínači.
- Odšroubujte šrouby držící těleso startéru v převodovce.
- Demontáž pokračuje v obráceném pořadí demontáže: odklopte kryty, vyjměte uhlíky, vyndejte komutátorové víko se všemi podložkami a zajištěte orientaci při následné montáži.
- Sejměte stator, vyšroubujte šrouby připevňující spínač a vyjměte kotvu spínače ze závěsu vidlice. Vyjměte čep vysouvací páky a kotvu s pastorkem z hřídele.
- Následně sejmuté díly řádně znovu poskládejte v původním pořadí, s kontrolou podložek a izolací.
Pokud je potřeba, po demontáži se provede přezkoušení a, pokud je nutné, i vyfrézování mezilamelové izolace. Spínač se dále nedá rozebrat a při poruše je nutné jej vyměnit za nový. Při čištění se nedoporučuje ponořovat kotvu ani pastorek do benzínu či odmašťovacích prostředků.
Jak správně montovat startér zpět a jak ho otestovat
- Na hřídel nasaďte pastorek s volnoběžkou a pokud je potřeba, převlečný kroužek; zajistěte, aby pastorek měl volný pohyb po hřídeli.
- Nasadíte vhodné podložky (unášecí, distanční kroužek, fíbrový a další) v přesném pořadí a s přesnými tolerancemi.
- Zapojte spínač a ujistěte se, že volnoběžka je správně vedena a že čep páky zapadne do závlačky.
- Nasadíte komutátorové víko, utažíte svorníky, až posléze vložíte propojovací pás kartáčů a vývody budicího vinutí na držáky uhlíků; uvolněte uhlíky.
- Namontujte izolaci a kryt a ověřte správné usazení všech dílů.
Kontrolní zapojení spouštěče: Připojte svorku 30 startéru k nabitému akumulátoru, vložte ampérmetr a začněte startovat. Proud nesmí překročit cca 65 A při chodu naprázdno. Startér by měl běžet tiše, pastorek se plynule vysouvat a vracet. Doba chodu startéru by neměla překročit 8 sekund. Po ověření fungování startéru ho můžete namontovat zpět do vozidla a připojit ukostřovací kabel.
Údržba a tipy pro dlouhodobou spolehlivost
- Pravidelně kontrolujte délku uhlíků a volnost jejich pohybu v komůrkách; vyměňte, pokud opotřebení překročí limity.
- Komutátor čistěte lihem nebo benzínem; vyhněte se nadměrnému vlhčení a nechte před montáží důkladně uschnout.
- Pastorek a volnoběžka musí mít volný pohyb po hřídeli; případné vyžehlení a úpravy provádějte jen s potřebnými nástroji a podle návodu.
- Pokud startér vykazuje cvakání bez roztočení, zkontrolujte spínač a cívku; v některých případech je nutná výměna spínače.
V našem sortimentu nabízíme široký výběr startérů i volnoběžek pro různé typy vozidel. Startéry se dodávají v různých variantách - s převodovkou i bez ní, s různým napětím (12V, 24V) a různým výkonem. Správná volba startéru je závislá na typu motoru a požadavkách na točivý moment při startu.
Příběhy z praxe a doporučení odborníků
Startéry bývají náchylné k poruchám v důsledku opotřebení uhlíků, volnoběžky a pastorku. Časté rady: vyměnit všechny nosné díly za kompletní sadu (volnoběžka, pastorek, ložiska, uhlíky, komutátor) při regeneraci startéru; v některých případech je lepší vyměnit celý startér za nový, zejména pokud dojde ke vzniku nadměrné tepelné zátěži. Pokud startér vykazuje nepřesný chod, doporučuje se navštívit autoelektrikáře a provést detailní diagnostiku s vyčíslením nákladů na opravu vs. výměnu.
V případě náročných oprav či repase je možné nechat regeneraci startéru provést odborníky. Při opravách je důležité zachovat pořádek a správné pořadí součástek a jejich správnou orientaci během montáže. Důraz kladou odborníci na kontrolu axialního vůlí kotvy, na volnost pohybu uhlíků a na správné zapojení budicího vinutí. Správná montáž a kontrola elektrické části zajistí spolehlivé startování a delší životnost startéru.
Pro doplnění, startéry bývají starší typy robustní, avšak s vysokým proudovým odběrem. Při nadměrném zatížení se vinutí cívky přehřívá, což může vést k vyhoření izolace. Proto je důležité dodržovat doporučené limity provozní doby a doby cool-down, a nepřekračovat maximální počet startovacích cyklů bez přestávky.
Bad starter overrunning clutch check
V případě potřeby starejte se o správné zapojení a polaritu při montáži na vozidle, a nezapomeňte na důraznou kontrolu kontaktů a kontaktů drátů. Správná diagnostika a včasná výměna opotřebovaných dílů mohou předejít vážnějším poruchám a zbytečným nákladům.
Shrnutí klíčových bodů pro diagnostiku a opravu
- Zkontrolujte uhlíky a pružiny: musí být dostatečné délky a volně posuvné.
- Očistěte komutátor a zkontrolujte jeho stav; nahraďte propálený nebo poškozený komutátor.
- Ověřte funkčnost volnoběžky a pastorku; vyměňte při opotřebení.
- Proveďte elektrické testy: měření proudu během startu (cca 65 A limit), tichý chod, plynulé vysouvání pastorku.
- Po demontáži dbejte na orientaci a pořadí dílů při montáži zpět.
