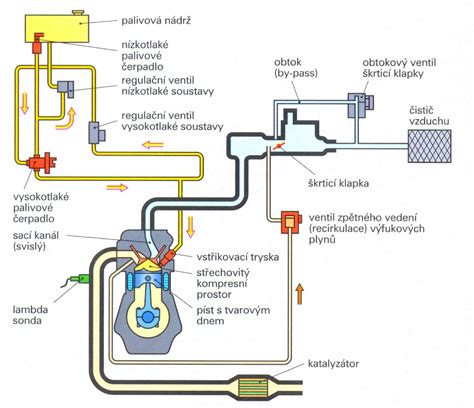

Volnoběžný regulační ventil (nebo bypass ventil) v Suzuki Swiftu slouží k řízení množství vzduchu, které protéká do sacího kanálu během volnoběhu. Paralelně se sacím kanálem bývá vytvořen jakýsi bypass, jehož prostřednictvím elektromagnetický ventil reguluje vzduch potřebný pro stabilní volnoběh - podle teploty, zátěže a dalších podmínek. Tepelný a mechanický režim motoru vyžaduje přesné řízení množství vzduchu, aby otáčky zůstaly stabilní a motor nebyl náchylný na kolísání.
Základní princip a součásti systému
Hlavní komponenty zahrnují:
- elektromagnetický ventil (solenoid) s vetvnou cívkou, která ovládá pohyb jadra a uzavření/opening obtoku vzduchu;
- přepouštěcí (bypass) kanál mezi sacím kanálem a hlavními cestami vzduchu;
- senzor tlaku a případně snímač teploty, které informují řídicí jednotku o aktuálních podmínkách;
- mechanicky ovládaná klapka s lankem od plynového pedálu (u některých motorů alternativně elektronicky ovládaná klapka);
- trubičky a hadičky pro vedení podtlaku a tlaku mezi ventil a skříní filtru.
Praktické problémy a jejich příčiny
Obvyklé potíže, které se popisují, zahrnují:
- zacpání nebo znečištění ventilu či sedla ventilu, což vede k špatnému uzavření/opení, a tím ke kolísání volnoběhu;
- narušený pohyb jádra ventilu vlivem mazacího filmu, vazeliny či špíny, což zabraňuje rychlé a přesné regulaci průtoku vzduchu;
- přepínání hadice od filtru s proměnlivým podtlakem, která může způsobit nestabilní otáčky při startu či při volnoběhu;
- porucha snímače tlaku nebo odpojený/nefunkční snímač tlaku, který neposílá správné signály řídicí jednotce.
Diagnostika podle zkušeností uživatelů
Podle popisu dochází k situacím, kdy:
- po odpojení baterie si motor na startu drží vyšší volnoběžné otáčky než předtím, a po opětovném připojení mohou být otáčky jiné po krátké době;
- odpojení hadice vedoucí z ventilu k obalu filtru a následné ucpání prstem vedou ke snížení volnoběžných otáček;
- údržba zahrnuje demontáž regulačního ventilu, vyčištění a propláchnutí WD-40, a kontrolu, zda se ventil zcela zavírá (pohled ze spodku).
Postup údržby a výměny
Obecný postup, od zkušeností popsaný uživateli:
- odpojit baterii; vyhnete se elektrickým zkratům během zásahu.
- odmontovat regulační ventil ze dvou šroubků (typicky T30); sundat magnet a ventil pečlivě proštírat a vyčistit.
- po vyčištění vidět, zda se ventil zcela zavírá; případně zkontrolovat sedlo ventilu na opotřebení či znečištění.
- po nasazení a zapojení zkontrolovat, zda systém reaguje a zda otáčky stabilizují - vyzkoušet start a volnoběh.
- zároveň zkontrolovat snímač tlaku za předním oknem, zda nesvítí žádné závady nebo zda normálně reaguje - odpojení konektorů lze zkusit pro ověření vlivu.
- při podezření na závadu nového ventilu - je potřeba zvolit opatrný postup; samotná cívka bývá méně náchylná k poruše, ale mechanické části mohou selhat.
Tipy pro lepší fungování volnoběhu
Jaké kroky mohou pomoci minimalizovat problémů:
- držet senzor tlaku a hadičky v dobrém stavu, pravidelně kontrolovat jejich průchodnost a těsnost;
- zabránit vniknutí špiny do sedla ventilu a do mechanismu jádra;.
- kontrolovat vůli lanka spojeného s plynovým pedálem a vyvážit mechanické otáčky s elektronikou řízení motoru;
- při startu se vyvarovat prudkých pohybů plynu, aby nedošlo k nekontrolovanému uzavření/otevření ventilu v nesprávném čase.
Možné závěry a poznámky
V některých autech s elektronicky řízenou klapkou může být problém jednodušší, protože elektronicky řízená klapka lépe reaguje na požadavky ECU a bypass ventil zde bývá méně zatížený na mechanické opotřebení. U motorů typu F3R a dalších je paralelně se sacím kanálem bývá vytvořen bypass, který reguluje množství vzduchu potřebné pro volnobeh; pokud regulační ventil špatně funguje, může docházet k vysokým volnoběžným otáčkám nebo naopak k jejich kolísání.
How the Piston and Valves work in an Internal Combustion Engine
Poznámka: postupy výměny a pročištění by měly být prováděny s opatrností a v souladu s konkrétním modelem a motorem. Pokud si nejste jisti, obraťte se na kvalifikovaný servis.
