Synchronní alternátor: princip fungování, konstrukce a použití v elektrárnách

Synchronní stroje tvoří základní kámen moderní energetiky a elektrotechniky. Rotor se otáčí synchronně s točivým magnetickým polem statoru a výstupní napětí je přímo úměrné otáčkám. Synchronní alternátory se používají zejména v elektrárnách pro výrobu střídavého proudu a v některých průmyslových aplikacích jako motory s přesnými stálými otáčkami.

Co jsou synchronní stroje a jejich základní rozdělení

Synchronní stroj je točivý elektrický stroj, jehož kmitočet svorkového napětí je přímo úměrný otáčkám. To znamená, že rotor synchronního stroje se otáčí současně s točivým magnetickým polem statoru. Synchronní stroje můžeme dělit na alternátory a motory. Alternátory slouží jako generátory pro výrobu střídavého proudu, turboalternátory pracují v tepelných elektrárnách, hydroalternátory ve vodních elektrárnách. Motory naopak mění elektrickou energii na mechanický pohyb a jejich rotor se otáčí synchronními otáčkami bez ohledu na zatížení.

Konstrukce synchronního stroje

Synchronní stroj se skládá ze tří hlavních částí: statoru, rotoru a budiče. Magnetický obvod statoru je složen z plechů s drážkami obsahující trojfázové vinutí. Rotor je buď hladký (vyniklé póly) nebo s vyznačenými póly, přičemž u vodních elektráren se používají rotory s významnými póly, zatímco turbínové jednotky v tepělních elektrárnách často volí rotor s hladkým rotorem pro vysoké otáčky. Do rotoru bývá integrováno budicí vinutí, které vytváří magnetické pole na rotoru.

Budicí systém bývá napájen stejnosměrným zdrojem, často samostatným budícím alternátorem, nebo z vnější sítě přes usměrňovač. Každý alternátor je sériově propojen se blokovým transformátorem, který zvyšuje napětí na úroveň rozvodné sítě. Rozvodna vysokého napětí pak slouží k vyvedení výkonu do přenosové soustavy a k dalšímu zajištění napájení vlastní spotřeby elektrárny.

Princip činnosti a synchronizace

Indukční napětí v cívkách statoru vzniká, když se rotor otáčí v magnetickém poli a způsobuje střídavé napětí. Indukované napětí v cívce hypoteticky dosahuje největšího amplitudy v cívkách nejblíže magnetickému pólu rotoru. Působením budicího proudu vzniká magnetické pole rotoru, které se otáčí synchronně s magnetickým/polem statoru. Vznikem točivého magnetického pole a synchronní rotace rotorů se frekvence generovaného proudu shoduje s počtem pólových dvojic a mechanickými otáčkami rotoru.

Hlavní charakteristikou synchronního stroje bez skluzu je to, že rotor sleduje synchronní otáčky: n = f · 120° / p, kde f je frekvence sítě a p počet pólových párů. Při 50 Hz a dvoupólovém stroji je to 3000 ot/min; u čtyřpólového stroje poloviční rychlost. Budicí systém reguluje výstupní napětí a tím i výkon na výstupních svorkách podle aktuálních odběrů sítě.

Rozdělení a aplikace podle provozních podmínek

Hydroalternátory pracují při nízkých otáčkách (cca 50-1500 ot/min) a mají větší počet pólů, což umožňuje generovat 50 Hz při pomalejší rotaci. Turboalternátory pracují při vysokých otáčkách (cca 1500-3000 ot/min) a mají menší průměr, delší osovou délku a používají drážkovaný rotor. Hladký rotor v turboalternátorech lépe snáší odstředivé síly. Kromě energetických aplikací se synchronní stroje uplatňují i jako generátory pro elektrocentrály a v některých automobilových technologiích.

Elektrické schéma a ochrany

Rozvodna vysokého napětí zajišťuje přenos výkonu z elektrárny do přenosové soustavy. Blokové transformátory zvyšují napětí vyrobené generátorem na úroveň pro přenos a zároveň zajišťují omezení 3. harmonických a jejich násobků. Budič musí splňovat požadavky na spolehlivost, plynulou regulaci, rychlou změnu budicího napětí a rychlé odbuzení při poruše. Většina moderních synchronních strojů používá oddělený budicí zdroj, často z vlastního budicího alternátoru.

Vlastnosti a výhody synchronních strojů

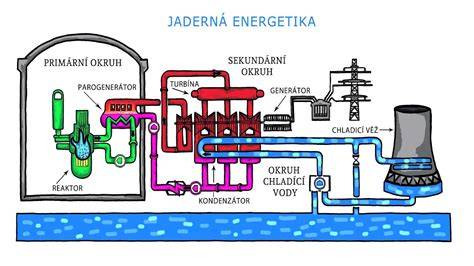

Synchronní stroje mohou dosahovat obrovských výkonů; špičkové generátory mají výkon až kolem 1500 MVA. Díky synchronnímu chodu se vyvaruje skluzy a napětí sítě se udržuje stabilní díky řízené budici. Tyto stroje poskytují stabilní otáčky a jsou klíčové pro udržení kvality a stability elektrické sítě. Moderní elektrárny kombinují turbíny s turboalternátory, transformátory a rozvodny v komplexní systém usnadňující efektivní přenos energie.

Souhrn klíčových pojmů

• Synchronní stroj: rotor otáčí se synchronně s magnetickým polem statoru.
• Alternátor: generátor střídavého proudu.
• Turboalternátor: synchronní generátor poháněný turbínou s vysokými otáčkami.
• Hydroalternátor: synchronní generátor poháněný vodní turbínou s nízkými otáčkami.
• Budič: zařízení dodávající stejnosměrný proud pro vytvoření magnetického pole rotoru.
• Blokový transformátor: zvyšuje napětí na rozvodné úrovně.
• Rozvodna: rozvodná stanice pro vyvedení výkonu do sítě.

Praktické použití a provoz

Synchronní alternátory jsou hlavním zdrojem elektrické energie v TE (tepelných) i VE (vodních) elektrárnách a jsou nedílnou součástí moderní energetiky. Jsou také používané v některých elektrocentrálách a průmyslových aplikacích, kde je vyžadována stabilní a přesná regulace otáček. Správná volba počtu pólů a otáček podle provozu zajišťuje dosažení požadované frekvence sítě a spolehlivý přenos výkonu.
