Toyota Aygo a vstřikování paliva: činnost, typy, emise a související systémy

Vstřikování benzinu je klíčovým prvkem moderních zážehových motorů, které nahrazují karburátory vstřikovacími systémy. Správná regulace množství paliva vůči nasávanému vzduchu umožňuje optimální hoření, vyšší výkon a nižší emise. V článku se zaměříme na principy vstřikování, jeho druhy, řízení ECU a vliv katalyzátorů a lambda sond na výfukové plyny, včetně souvisejících technických řešení pro snižování emisí.

Princip činnosti a základní pojmy

Palivo je vstřikováno v přesně odměřeném množství, které je ve správném poměru s množstvím nasávaného vzduchu. Vstřikovací tlak je regulován tak, aby tlakový rozdíl mezi tlakem vzduchu v sacím potrubí a tlakem paliva byl vždy konstantní. U nepřímého vstřikování bývá tlak paliva vyšší o 0,4 MPa. Množství vstřikovaného paliva závisí na celkové době otevření vstřikovacího ventilu; u modernějších systémů může být palivo rozděleno až na 3 dávky pro lepší homogenitu směsi.

Měřicí prvky určují hmotnostní množství nasávaného vzduchu. Evoluce systémů vyústila v elektronicky řízené vstřikování, kde ECU vyhodnocuje korekční signály z teploty motoru, teploty nasávaného vzduchu, polohy škrticí klapky, signálu kyslíkové sondy λ a dalších senzorů. Motronik (Motronic) představuje integrovaný systém řízení vstřikování a zapalování s jednou řídicí jednotkou.

Druhy vstřikování a jejich rozdíly

Sekvenční vstřikování je technicky nejsofistikovanější ze tří uvedených způsobů. Vstřikovače pracují po sobě v pořadí zapalování, a dávka může být rozdělena na několik částí pro jednotlivé válce. Tento režim zlepšuje rovnoměrnost chodu motoru, snižuje tepelné namáhání a podporuje lepší emise i spotřebu. U méně sofistikovaných systémů bývá dávka paliva dávkována naráz pro celé cykly, což je jednodušší, ale méně efektivní.

U přímého vstřikování (FSI/GDI) se palivo vstřikuje přímo do spalovacího prostoru a umožňuje špičkové řízení spalování, vrstvenou směs při nízkém zatížení a homogenní směs při plném zatížení. Tento systém vyžaduje vysokotlaké vstřikovače a složitější řízení emisí. Při částečném zatížení se často používá vrstvená směs, zatímco při plném zatížení vzniká homogenní směs pro efektivní spalování a nízké NOx.

V moderních vozech se kombinují různé koncepce: MPI (vícebodové vstřikování) a FSI/GDI (přímé vstřikování). U některých systémů se kombinují turbodmychadla, přičemž režim MPI dominuje při částečném zatížení a FSI při vyšším výkonu. U některých výrobců se používají názvy jako IDE, HPI, JTS, CGI, SCC pro odlišné implementace přímého vstřikování.

Systémy řízení a diagnostika

ECU spolu s řídicími jednotkami spravuje vstřikovací ventily na základě signálů z různých senzorů. Kontrola zahrnuje např. teplotu motoru, teplotu nasávaného vzduchu, polohu škrticí klapky a kyslíkové sondy (λ). Spojení systémů řízení vstřikování a zapalování může být realizováno jako Drive by wire, kde polohu plynového pedálu určují elektrické signály a krokový motor nastavuje polohu klapky.

Chybové stavy a emise jsou monitorovány prostřednictvím diagnostických systémů OBD. Při špatné funkci katalyzátoru se rozsvítí kontrolka na palubní desce. Diagnostika umožňuje testy vstřikovacích ventilů, palivového čerpadla a dalších členů systému. S rozvojem elektroniky a sofistikovaných senzorů roste spolehlivost a účinnost moderních systémů řízení motoru.

Katalyzátory, lambda sonda a snižování emisí

Katalyzátory snižují obsah emisí ve výfukových plynech a využívají ušlechtilé kovy (platina, rhodium). Katalyzátor vyžaduje bezolovnaté palivo, protože olovo by snižovalo jeho účinnost. Optimální pracovní teplota katalyzátoru je 400-800 °C; nad 800 °C se životnost zkracuje a nad 1000 °C hrozí trvalé poškození. Lambda sonda měří množství zbytkového kyslíku ve výfukových plynech a signálem ņ řízení ECU reguluje bohatost či chudost směsi.

Pro dosažení nižších emisí mohou být použity dodatečné systémy, jako například DNOx (zásobníkový NOx katalyzátor) a AdBlue (SCR). DNOx reaguje při teplotách 300-400 °C a je umístěn dále od motoru. SCR systém pracuje s kapalným AdBlue, který se vstřikuje do výfukového potrubí a aktivuje redukci NOx v keramickém katalyzátoru. Spolupráce těchto systémů spolu s DPF (filtr pevných částic) a DOC (oxidace)" katalyzátorem pomáhá dosahovat přísnějších emisních norem.

Vznětové motory a specifika emisí

Vznětové motory produkují NOx a pevné částice PM. Vysoké teploty spalování vedou k tvorbě NOx; jemné saze PM vznikají při rozprášení paliva a smísení se vzduchem. Vysoký tlak vstřikování (až 180-220 MPa) zlepšuje kvalitu spalin a snižuje množství pevných částic. Emisní normy (Euro, Stage) se postupně zpřísňují; pro nesilniční vozidla, traktory a stroje existují obdobné limity Stage I-IV.

Současná technika často kombinuje DPF a DOC spolu s SCR, CEGR a dalšími prvky, aby se snížil obsah NOx a PM. Regenerace DPF probíhá aktivně při teplotách okolo 700 °C a trvá zhruba 30-45 minut, obvyklá frekvence regenerací bývá kolem 12 hodin. Zásobníkové DNOx katalyzátory vyžadují vyšší teploty a jejich umístění je v určité vzdálenosti od hlavního katalyzátoru.

Typy montáže a provozní parametry

Katalyzátory mohou být keramické nebo kovové monolity s nosnou vrstvou oxidu hlinitého, které zvětšují účinnou plochu až desetinásobně. Obsah ušlechtilých kovů se pohybuje kolem 2-3 g na katalyzátor. Životnost katalyzátoru s lambda sondou se očekává kolem 150 000 km, s možností zkrácení životnosti při nadměrné spotřebě oleje či mechanickém poškození.

Ve vozech jako Toyota Aygo a dalších modelech se uplatňují více stupňů řízení emisí a moderní vstřikování, které napomáhá snižovat spotřebu a emise. Obrázky a schémata v materiálech ukazují typické blokové schéma vstřikovací soustavy, regulátor tlaku paliva a měření hmotnostního množství vzduchu s vyhřátým filmem.

Infografika a vizuální doplnění

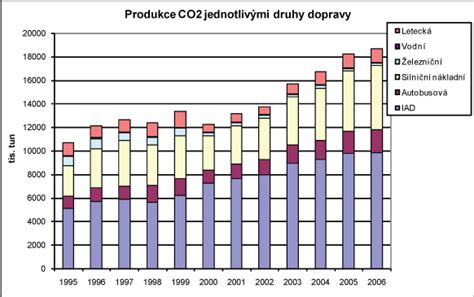

Technické souvislosti a ukázky z praxe

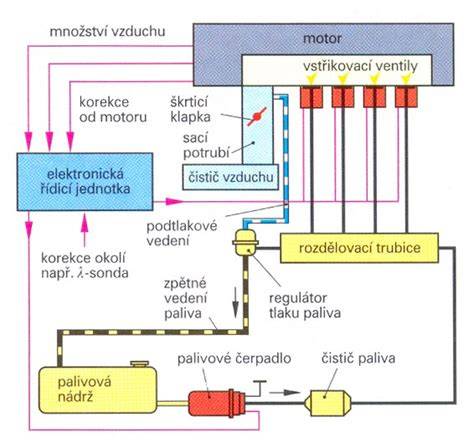

Obr. 1: Nepřímé vstřikování jednobodové - SPI. Obr. 2: Nepřímé vícebodové vstřikování - MPI. Obr. 8: Regulátor tlaku paliva (volnoběh). Obr. 9: Měřič hmotnostního množství vzduchu s vyhřívaným filmem. Obr. 10-20: Zobrazení napěťových signálů lambda sondy při různých režimech. Obr. 6: Blokové schéma vstřikovací soustavy s elektronickou regulací. Obr. от 9: Motronic a propojení ECU s řídicími systémy vozidla.

V praxi se u vozů s přímým vstřikováním používají vysokotlaké vstřikovače a větší důraz na kvalitu paliva. Při řízení emisí hraje významnou roli lambda sonda, která umožňuje ECU vyhodnotit a upravit bohatost směsi v reálném čase. Přístup Drive by wire a systémová propojení ECU zajišťují synchronizaci vstřikování, zapalování a dalších systémů pro optimální výkon a nízké emise.

Vybrané parametry a praktické poznámky

1. Správné palivo a bezolovnatý benzín jsou nezbytné pro správnou funkci katalyzátorů a jejich dlouhou životnost.
2. Optimální směs λ = 1,0 znamená optimální poměr vzduchu a paliva pro katalyzátor.
3. Při vysokých teplotách hrozí poškození katalyzátoru; proto je regulace teploty a řízení spalování klíčové pro životnost systému.
4. Revize a diagnostika OBD umožňují detekci poruch a preventivní údržbu pro zachování nízkých emisí.

Tabulka vybraných řešení snižování emisí
