Trojfázový synchronní alternátor značka: princip, konstrukce a praktické použití

Synchronní generátory, neboli alternátory, jsou klíčovým prvkem moderních elektráren a rozsáhlejší elektrotechnické techniky. V textu se zaměříme na trojfázový synchronní stroj, popíšeme jeho základní princip, konstrukci, rozdíly oproti asynchronním strojům a ekonomický význam pro výrobu elektřiny.

Co je synchronní generátor a jak vzniká elektrická energie

Synchronní generátor, tedy alternátor, je elektrický stroj, který generuje střídavý elektrický proud. Alternátor je tedy generátor střídavého proudu. Výroba elektrické energie, přesněji řečeno přeměna mechanické energie na elektrickou energii v alternátoru, se provádí na základě Faradayova principu elektromagnetické indukce. Normální síť je třífázová, a proto se téměř vždy setkáváme s třínásobnými alternátory. Jednofázové alternátory se používají jen velmi zřídka.

Rozdíl mezi synchronním a asynchronním strojem

Synchronní stroj je elektrický otáčivý stroj, při kterém rotor rotuje synchronně s otáčejícím se magnetickým polem ve statoru. To znamená, že rotor a otáčející se magnetické pole třífázového proudu ve statoru rotují se stejnou rychlostí, tj. s tím samým počtem otáček. Na rozdíl od toho u asynchronních (indukčních) strojů nejsou rychlosti rotoru a otáček pole statoru shodné. Synchronní stroje mají pevný vztah mezi rychlostí rotoru a počtem pólů, zatímco asynchronní stroje mohou kolísat.

Jaký je princip konstrukce a buzení?

Alternátor se skládá z nehybné části - statoru, a otáčivé části - rotoru. Napětí lze indukovat buď v rotoru, nebo ve statoru. Induktor (kotva) může být jak stator, tak rotor synchronního stroje. V malých alternátorech se pohybují vodiče kotvy uložené v rotoru pod stojatými póly magnetů. Indukované proudy jsou vyvedeny kroužky a kartáči na svorkovnici. Naopak, pokud do kroužků zavedený stejnosměrný proud, dostaneme synchronní motor.

Konstrukce trojfázového synchronního alternátoru

Pro trojfázový systém se používá třífázová svorka na statoru a rotor s buzením, které zajišťuje magnetické pole. Rotor rotuje synchronně s magnetickým polem ve statoru a má pevný vztah mezi rychlostí rotoru a počtem pólů. Indukované napětí v jednotlivých fázích je fázově posunuto a generuje trojfázový střídavý proud, který je snadno transformován a rozváděn v sítích.

Ekonomický význam a využití v elektrárnách

V průběhu minulého a začátku nového století se z dynam přecházelo na střídavý proud kvůli efektivnějšímu přenosu elektřiny a rozsáhlé spotřebě. Alternátory jsou hlavní součástí elektráren; vyrábějí elektřinu pro elektrifikaci a jsou poháněny turbínami - vodními Kaplanovými, Francisovými či Peltonovými, nebo parními turbínami. Slovní schéma pro parní elektrárnu ukazuje sekvenční tok: uhlí, kotel, pára, turbína, alternátor, transformátor, rozvodna, vedení, spotřebič. Synchronní generátory jsou běžně třífázové, jednofázové se používají jen zřídka.

Princip výstavby a řízení otáček

Synchronní generátor se vyznačuje konstrukcí stator-rotor a tím, že napětí se indukuje v kotvě, která může být buď ve statoru, nebo v rotoru. Pro bezproblémový provoz v síti je důležité udržovat správnou frekvenci a synchronní otáčky, tj. n = 3000:p (p = počet pólových dvojic) při 50 Hz. V praxi se sleduje, aby otáčky odpovídaly synchronnímu stavu, a zamezilo se odchylkám, které by vedly k výpadkům či nerovnoměrnému výkonu.

Typy buzení a konstrukční varianty

Existují různá buzení - mechanické, elektromagnetické či s neodymovými magnety, která mohou vyžadovat mimořádnou péči o kroužky a kartáče. V rotoru lze realizovat buzení tradičním stejnosměrným proudem, nebo lze použít buzení přes dodatečné cívky, aby se vyhnulo kontaktům kartáčů. V moderních systémech se zvažují varianty s permanentními magnety či bezkontaktním buzením, aby se snížila údržba.

Synchronní generátor v praxi a výběr variant pro konkrétní systém

Pro vodní či větrnou elektrárnu bez stabilních otáček může být synchronní generátor náročnější na provoz. Správné řízení otáček a zátěže je klíčové pro stabilní výstup a bezpečný provoz. Často se řešení volí podle zda má fungovat jako hlavní zdroj elektřiny (síťový provoz) nebo jako systém ostrovního generátoru s regulací otáček a výstupního napětí. V některých případech se řeší využití 1kW motoru nebo alternativ s DC-komplexem a následnou konverzí na AC pro specifické potřeby.

Praktické poznámky k údržbě a volbě uložených konstrukčních prvků

Kroužky a kartáče na tradičním alternátoru jsou zdrojem opotřebení a vyžadují pravidelnou údržbu, zejména při častých cyklech a vysokém výkonu. Alternátory z vrakáčů mohou být levnou volbou, ale vyžadují pečlivé posouzení stavu, aby nedošlo k nečekaným poruchám. Pro robustní a dlouhodobý provoz bývá výhodnější sady s permanentními magnety, které nepotřebují kroužky a kartáče. Výběr generátoru a regulačního systému by měl vycházet z požadovaného napětí a výkonu, očekávaných otáček a způsobu zpracování výstupního signálu.

Doporučené postupy pro ostrovní a síťový provoz

Pro ostrovní provoz (isolated mode) je vhodné mít stabilní otáčky hnacího motoru a dobře vykompenzovanou zátěž, aby nedocházelo k výrazným výkyvům napětí a proudu. Pro síťový provoz s regulací (MPPT pro malé VTE) se hledají systémy, které dokážou udržet konstantní výstupní napětí a proud v závislosti na měnícím se výkonu zdroje. Z praktických zkušeností vyplývá, že synchronní generátor v ostrovním režimu vyžaduje přesnou regulaci otáček a vhodně zvolenou zátěž, aby nedošlo k nadměrnému jalovému proudu a ke kolísání napětí.

Tabulka základních pojmů a vztahů

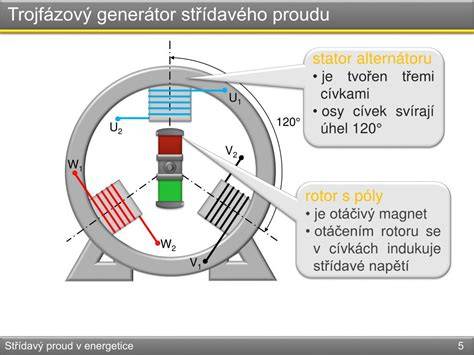

Obrázek ukazuje jednoduché členění statoru a rotoru a způsob buzení.

Video ilustruje princip Faradayovy indukce a synchronního pohybu rotorového pole.

Pro zvýšení informační hodnoty článku je možné zvážit doplnění infografiky s tokem energie z turbíny do alternátoru a dále do sítě.
