Uložení výstupní hřídele z převodovky: principy, technické požadavky a praktické aspekty

Předmětem této studie je uložení výstupní hřídele, jehož pevnost a správná funkce jsou klíčové pro plynulý chod převodového ústrojí a bezpečnou jízdu. Uváděné informace vycházejí z tabulek výkonu převodovky a technických specifikací, které popisují, jak se radiální a axiální zatížení promítá do životnosti a spolehlivosti systému.

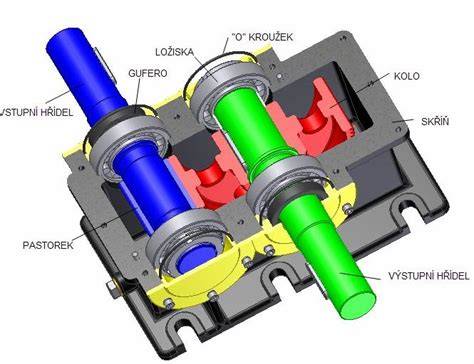

Klíčové koncepty zatížení a jejich vliv na uložení hřídele

Hodnota přípustného radiálního zatížení (N) je uvedena v tabulkách týkajících se výkonu dané převodovky. Tato hodnota je ovlivněna hlavně zatížením v ose hřídele, ale za nejnepříznivějších okolních podmínek i směrem rotace a úhlem aplikace. Pokud je axiální zatížení použito v kombinaci s radiálním zatížením, jeho dovoleno maximum je 1/5 z hodnoty daného radiálního zatížení. Tabulky výstupních hřídelů uvádějí maximální přípustné hodnoty; tyto hodnoty se nesmějí překročit, protože se týkají pevnosti daného případu. Mohou však nastat i podmínky pro radiální zatížení vyšší, než je v katalogu definováno, a v takovém případě se doporučuje kontaktovat technickou službu.

Praktické souvislosti a dílenské poznámky

V praxi se často setkáváme s nabídkami výstupních přírub a spojovacích dílů, které slouží jako součást uložení výstupní hřídele. Příslušenství zahrnuje výstupní příruby různých velikostí, ložiska a synchronizační prvky, jejichž správný výběr a montáž jsou klíčové pro zachovánípřesného nasazení a dlouhé životnosti systémů.

• Výstupní příruby MR 063, MR 040, MR 050 a MR 090 zajišťují správné rozhraní k hnací soustavě a mají různou velikost a kompatibilitu s typy šnekových převodovek.
• Synchronizační kroužky, ložiska (kuličkové i jehlové) a těsnění hrají důležitou roli při potlačování vibrací a hluku, které vznikají při zatížení.
• Originální díly s jasnou identifikací kódu (např. ZF 0073.301.010) zajišťují kompatibilitu s širokou řadou manuálních převodovek pro nákladní vozidla a minimalizují riziko nesprávného nasazení.

Specifický případ: ložisko výstupní hřídele pro manuální převodovky ZF

Tento segment popisuje originální ložisko výstupní hřídele pro manuální převodovky značky ZF s kódem dílu 0073.301.010. Ložisko je klíčovou součástí, která zajišťuje plynulý chod a správné uložení výstupní hřídele při přenosu točivého momentu z převodovky na hnací nápravu. Je navrženo pro odolnost vůči vysokým zatížením a vibracím typickým pro náročné podmínky v nákladní dopravě.

Při výměně je důležité dbát na přesnou identifikaci typu převodovky, protože drobné rozdíly konstrukce mohou vést k nesprávnému nasazení nebo předčasnému opotřebení. Kód dílu slouží jako hlavní referenční bod pro ověření kompatibility s konkrétním vozidlem. Montáž by měla být provedena odborným personálem s použitím vhodného nářadí, aby nedošlo k poškození ložiska.

Před instalací je vhodné zkontrolovat stav výstupní hřídele a těsnicích prvků. Správně namontované ložisko přispívá k tichému chodu převodovky a eliminuje hluk či vibrace, které by mohly signalizovat problém s uložení hřídele. Pro majitele vozidel s uvedenými typy převodovek představuje tento díl spolehlivé řešení pro udržení technického stavu vozu na vysoké úrovni.

Je důležité si uvědomit, že použití neoriginálních nebo nekvalitních náhrad může vést k rychlému selhání celého převodového ústrojí. Proto je vždy doporučeno volit originální ložisko ZF s přesným označením 0073.301.010. Kompatibilita s modely R1000, R1400, R1500, R1700, R1900 a dalšími variantami z řad VT a VTO je zajištěna výrobcem. Při objednávání vždy porovnejte kód dílu s vaší převodovkou, abyste předešli chybám. Tento díl je klíčový pro bezpečnou a efektivní jízdu nákladních vozidel.

Technické specifikace a praktické poznámky k instalaci

Kód dílu: 0073.301.010

Výrobce: ZF

Typ převodovky: Manuální

Použití: Výstupní hřídel převodovky

Kompatibilní typy: AT 2412C, AT 2512C, AT 2812C, ATO 2512C, ATO 3112C, G7, G8, R1000, R1400, R1500, R1700, R1900, SR1400, SR1700, SR1900, VT 1708B, VT 2009B, VT 2014B, VT 2214B, VT 2412B, VT 2514, VT 2514B, VT 2514OD, VT 2814B, VTO 2214B, VTO 2514B, VTO 2814B

Vlastnosti a výhody: Zajišťuje přesné uložení výstupní hřídele pro plynulý chod převodovky; originální díl ZF pro dlouhou životnost a spolehlivost; eliminuje vibrace a hluk způsobený opotřebeným ložiskem; přímá kompatibilita s širokou řadou manuálních převodovek ZF pro nákladní vozidla.

Poznamky k instalaci a technická doporučení

Před montáží zkontrolujte stav výstupní hřídele a těsnicích prvků. Instalaci proveďte pomocí vhodného nářadí, aby nedošlo k poškození ložiska. Pro zajištění správné funkce se vyhněte použití nekvalitních náhrad a vždy preferujte originální díl s jasnou identifikací a kompatibilitou s vaším modelem převodovky.

Souhrnná tabulka komponent pro uložení výstupní hřídele
