Univerzální plastová zástrčka 7PIN pro 12V/24V elektroinstalace a kovová 7pólová zásuvka pro přívěsy s napájením 12/24 V tvoří základné prvky pro spojení vozidla a přívěsu. Zásuvka 13 PIN (13-pólová) 12V v odolném plastovém provedení je univerzální řešení pro přívěsy a nosiče. Zástrčka 13 PIN a 7 PIN jsou často označovány jako „německé“, protože jsou v některých regionech rozšířenější a kompatibilita vyžaduje správné rozlišení typů a funkcí.
Pro propojení různých systémů a náročnějších konfigurací existují redukce ze 7 pólové zásuvky na 13 pólovou zástrčku a naopak. Redukce však vždy převádí prvních 7 pólů kvůli omezení počtu pólů v 7-pólové zásuvce/zástrčce - ostatní póly by nebylo nač zapojit. Zároveň je důležité vědět, že 7 pólová zásuvka přenáší pouze základní funkce osvětlení bez zpětného světlometu; pokud je vyžadován zpětný světlomet, je nutné použít ISO 3732 doplňkovou zástrčku nebo 13kolíkový konektor (ISO 11446).
etapy a typy konektorů
ISO 1724 definuje základní systém světel pro tažná vozidla a přívěsy, s přihlédnutím k tomu, že typ N (normální) a typ S (doplňkový) zajišťují různé funkce, například stálé plus pro karavan. Díky odlišnému uspořádání kontaktů nelze běžně zapojit 7-pólovou zástrčku do doplňkové zásuvky a naopak. Zásuvky dle ISO 1724 lze použít pouze pro přívěsy kat O1, zatímco 13pólové konektory umožňují komplexnější funkcionalitu včetně zpětného světla s možností doplňkových kontaktů.
V praxi to znamená, že pro spojení automobilu se 7-pólovou zásuvkou a přívěsu se 13-pólovou vidlicí lze použít redukce 7 → 13 a naopak. Redukce převádí prvních 7 pólů a zbytek zůstává nevyužitý v 7-pólové straně. Pro nákladní automobily a 24V systémy mohou existovat adaptéry a speciální 15pólové řešení, které umožňuje propojení mezi vyššími verzemi konektorů.
praktické typy a příslušenství
Držák 7 a 13 pólové vidlice je univerzální a lze namontovat na nájezdovou brzdu i k přívěsnému kloubu. Přídavný odpor pro zadní LED svítilny přívěsných vozíků slouží jako jednoduché řešení při tom, kdy elektronika auta neumí poznat menší odběr blinkru a hlásí chybu. Zádržné zásuvky pro 7 pólů s délkou kabelu 1-5 m umožňují rozvedení kabelů přívěsu do světel, tykadel, pozičních světel a podobně. Spirálové prodlužovací kabely 12V s 2×7-pólovou koncovkou usnadňují propojení zásuvky tažného vozidla a přívěsu s integrovanou 7-pólovou zásuvkou na tažné oji.
Okolo vybavení doplňkových zásuvek a vidlic existuje široký výběr od prověřených výrobců jako Amio, Carmotion, Compass, Elta, Erich Jaeger, Hella nebo Herth+Buss. Zástrčky a zásuvky jsou vyrobeny z odolných materiálů pro spolehlivý kontakt i v náročných podmínkách a venkovním prostředí. Při výběru dbejte na správnou volbu pro 12V/24V systémy a na to, zda je potřeba 7pólové řešení nebo 13pólové řešení, zejména pokud vybavujete karavan nebo brzděný přívěs s couvacím světlem.
odborné poznámky k instalaci a bezpečnosti
Dodání doplňkových kontaktů a správné rozložení vodičů je klíčové pro bezpečné a spolehlivé propojení tažného vozidla a přívěsu. Při modernizaci z 7 pólů na 13 pólů či naopak sledujte, aby plně bylo využito pouze prvních 7 pólů redukce, jelikož zbytek nemá odpovídající kontakt ve 7-pólové straně. Normy ISO 1185 a ISO 3731 byly nahrazeny ISO 12098, která zajišťuje kompatibilitu mezi tažným vozidlem a přívěsem v moderních systémech. Pro lepší rozpoznatelnost je typ N v černém provedení, typ S bílý, což pomáhá uživatelům vyhnout se chybám při zapojení.
V případě, že auto má 13-pólovou zásuvku a přívěs 7-pólovou vidlici, nebo obráceně, lze použít vhodný převodník a zachovat plnou funkčnost světel a signalizace. Při výběru redukce zvažte, zda budete potřebovat i ochranné prvky, jako je odpor pro zadní LED, a zda jsou požadovány doplňkové spoje pro zpětné osvětlení. Pro snadný nákup jsou k dispozici značky a produkty splňující normy a standardy s rozličnými délkami kabelů, včetně 3 m, 5 m či více, a různými typy konektorů.

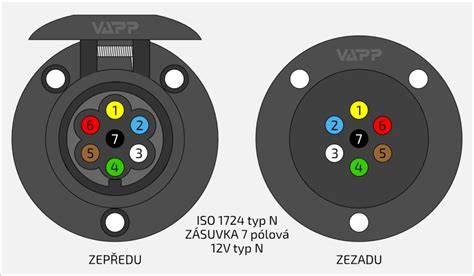

Typy konektorů a jejich rozložení podle ISO 1724 a ISO 12098 mohou být znázorněny na infografice, která ukazuje rozdíly mezi 7-pólovou a 13-pólovou verzí, včetně směru kontaktů a doplňkových funkcí.
Země a kompasy | Magnetismus | Fyzika | FuseSchool
Video ukazuje praktické zapojení zásuvek a vidlic při propojení tažného vozidla a přívěsu, včetně doplňkových kontaktů a správného rozložení vodičů.
| Název | Typ | Počet pólů | Materiál | Rozměry kabelu |
|---|---|---|---|---|
| Univerzální 7PIN zásuvka | zástrčka | 7 | plast | - |
| Univerzální 13 PIN zásuvka | zástrčka | 13 | plast | - |
| Spirálový kabel 12V 2x7p | propojení | 7+7 | syntetický materiál | 2×7 |
| Spirálový kabel 12V 7p vidlice | propojení | 7 | plast | - |
Mezi nejčastější položky patří 7-pólové a 13-pólové zásuvky a vidlice, zde lze nalézt i redukce a adaptéry pro propojení mezi různými systémy. Zástrčky a zásuvky jsou vyrobeny z odolných materiálů a slouží k bezpečnému a spolehlivému propojení vašeho vozidla s přívěsem, vozíkem nebo karavanem.
