Upevnění tlumičů do shnilé karoserie: bezpečné postupy, rizika a opravy

Tlumiče a vzpěry pérování jsou klíčové pro bezpečnost i jízdní komfort vozidla. Při instalaci do karoserie s korozí (prorezlé nebo „shnilé“ uložení) je potřeba postupovat obezřetně, protože nesprávné řešení může vést k úniku oleje, poškození závitů, selhání uložení nebo i k vážné dopravní nehodě. V tomto článku najdete souhrn praktických doporučení a postupů, které minimalizují rizika a zajistí co nejbezpečnější montáž i při nutnosti opravit prorezlé místo.

Proč je kvalita uložení tlumiče důležitá

Tlumiče slouží k tlumení oscilací a vibrací, které vznikají při průjezdu vozidla přes nerovnosti silnice. Tlumiče a vzpěry pérování jsou klíčové součásti každého vozidla, které nejenže zajišťují pohodlnou jízdu, ale také zásadním způsobem přispívají k bezpečnosti.

Diagnostika a první kroky před montáží

• Při demontáži vzpěry se doporučuje označit polohu horního uložení, aby byla zajištěna správná posloupnost dílů a jejich umístění, pokud budou znova použity.
• Označením všech komponent závěsu kola zaručíte jejich následné správné sesazení.
• Při instalaci nové tlumičové vložky od KYB nevkládejte do pouzdra vzpěry žádnou vodu ani jiné kapaliny. Tlumičové vložky od KYB jsou určeny k použití bez dalších přidaných kapalin.
• Při demontáži a montáži označte komponenty, věnujte zvláštní pozornost správnému umístění horního závitu pružiny pérování, aby správně seděla v horním uložení.

Obvyklé chyby při montáži a jejich důsledky

• Jedním z nejčastějších důvodů poškození těsnění tlumiče a následnému úniku oleje je poškození pístnice během montáže.
• Pístnice by nikdy neměla být během montáže přidržována např. kleštěmi, protože tak může dojít k poškození chromového povrchu.
• Při kmitavém pohybu pak snadno dojde k poškození těsnění tlumiče.
• Velice často se při montáži podvozkových dílů používá příliš velký nebo naopak příliš malý utahovací moment.
• Častou stížností zákazníků je nesprávný utahovací moment horní matice vzpěry. Pokud je horní matice vzpěry příliš utažena, může dojít k uvolnění celé sestavy vzpěry z jejího umístění. Pokud k tomu dojde na silnici, může to způsobit vážnou nehodu.
• Při odstraňování problémů nezapomeňte zkontrolovat povrch horní matice, protože rázové pistole často zanechávají varovné stopy. Přílišné utažení často způsobí zlomení dříku v ostrém úhlu, zatímco vibrace vyvolané rázovými pistolemi mohou uvolnit matici i na druhé straně pístnice.
• Dalším častým problémem způsobeným nesprávnými nástroji a postupy je poškození závitů dříku. K tomu dochází při montáži, pokud je horní matice nesprávně nasazena na závit tyče a poté utažena vzduchovou pistolí. Tím dojde k poškození závitu.
• U některých aplikací je nutné mírně zvednout závěs kola, aby bylo možné připevnit montážní sadu. To je také běžné u mnoha komponent OE.

Správné nářadí a postup utahování

• Nepoužívejte vzduchový nebo elektrický rázový utahovák k utažení horní montážní matice na pístnici. Velmi často je utahovací moment výrazně větší, než doporučený, a pak dojde k poškození závitu pístnice.

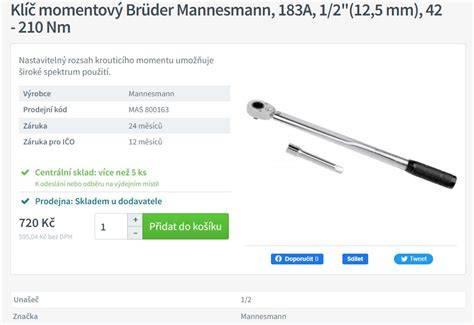

• Držte pístnici klíčem nebo speciálním nástrojem (nikdy ne kleštěmi) a pak použijte momentový klíč nastavený podle specifikace výrobce vozidla.
• Specifikace lze nalézt v aplikaci KYB Suspension Solutions.
• Konečné dotažení by mělo být dokončeno po spuštění vozidla na zem, aby si mohlo horní uložení a pístnice sednout do správné pro ně přirozené polohy.
• Správně: Tlumiče, které mají gumová uložení, je možné utáhnout, až když je vozidlo opět na zemi, popřípadě pokud máte kolo/rameno podepřené v poloze jakoby vozidlo bylo na zemi.

Výběr a výměna dílů při korozi uložení

• Aby bylo zajištěno, že vozidlo funguje zcela bezpečně a tak, jak bylo navrženo, KYB zásadně doporučuje vyměnit tlumiče pérování vždy v páru nápravě.
• Pokud by se tlumící síly tlumiče výrazně odlišovali na levém a pravém kole mohlo by to negativně ovlivnit chování vozidla během jízdy.
• Tlumiče pérování jsou obvykle skladovány a přepravovány vodorovně. To může způsobit vytvoření malých vzduchových kapes, které mohou ovlivnit tlumicí sílu. Abyste tomu zabránili, doporučuje se před instalací tlumiče do vozidla min 3 nebo 4x tlumič stlačit do koncové polohy.
• Při instalaci nové jednotky použijte přibalené matky, podložky a distanční kroužky, pokud jsou dodány v balení; je třeba je vždy použít.
• Pokud KYB je tlumič dodáván s přibalenou matkou, musí být použita během montáže namísto opětovného použití té původní. Pokud v balení KYB tlumiče matku nenaleznete, měla by být znovu použita ta původní.
• Při instalaci nové tlumičové vložky od KYB nevkládejte do pouzdra vzpěry žádnou vodu ani jiné kapaliny. Ujistěte se, že pouzdro je prázdné od jakékoli stávající kapaliny.

Oprava prorezlého uložení karoserie - metody a doporučení

Při zjištění prorezlého uložení zadního tlumiče je nutné nejprve rozhodnout, zda je možné opravu provést svépomocí, svářečsky nebo zda je nutná výměna celého dílu karoserie. Když je k dispozici kvalifikovaný svářeč a konstrukce dílu to dovoluje, vyvaření prahů či výměna celého kusu je nejlepší varianta. Pokud svářeč není možností, lze zvážit opravné technologie bez svařování.

• V tomto návodu autor popisuje opravu rezavých prahů svépomocí: použití sklolaminátu v několika vrstvách spolu s hliníkovým tmelem je mnohem lepší volba než vystříkání montážní pěnou.
• Montážní PUR pěna na sebe váže vodu, pokud ji tedy použijete na opravu prahů (nebo jiné části karoserie), urychlíte tím jen další korozi.
• Výhodou použití tmelu s hliníkem je možnost opravy o úbytku materiálu 3-5mm a samozřejmě jeho pevnost a pružnost, snadno se brousí a výsledkem je hladký povrch.
• V prvním kroku vyřežeme rezavé části pomocí flexy nebo jiného nástroje, tak abychom se dostali ke zdravému plechu, zbavíme se všech rezavých částí.
• Před samotným uzavřením díry je dobré použít přípravek na konzervaci dutin, který zastaví nebo alespoň zpomalí korozi. Jde o přípravek na bázi vosku, který vytvoří pružnou ochrannou vrstvu, chránící právě proti vlhkosti.
• Před nanesením pryskyřice prostor kolem otvoru důkladně odmastíme. Se samotným voskem opravdu nešetřete, hadičku natlačte nejdále co půjde a při stlačení spreje pomalu vytahujte.
• Vezmeme skelnou tkaninu a vystřihneme tvar o něco větší než je samotný otvor. Pokud máte v opravovaném místě na prahu silný ohyb, vyrobte záplatu z více částí.
• Nyní si rozmícháme pryskyřici s přiloženým tvrdidlem a začneme ji štětcem nanášet na skelnou tkaninu. Minimálně za hodinu až dvě schnutí zatáhneme sklolaminát hliníkovým tmelem, který si rozmícháme s tvrdidlem. Po zaschnutí (asi po 30 minutách) následuje broušení až do požadovaného tvaru.
• Po vybroušení tmelu s hliníkem přichází na řadu jemný tmel, který má po vybroušení hladkou strukturu. Následně zastříkneme plničem poté barvou a nakonec bezbarvým lakem. Mezi lakováním musíte dodržet daný čas pro zaschnutí, který najdete na obalu.
• Konečný výsledek, na první pohled není oprava viditelná. Oprava prahu na autě trvala asi 3 hodiny (když pominu čas na vysychání jednotlivých vrstev). Důležité je nechat všechny vrstvy důkladně vyschnout a také vybrousit.

Svařování vs. lepení a sklolaminát

• Někteří diskutující se ptali, zda by šlo plochu opravit TIGem nebo CO, případně připájet drátem. Na silně zkorodovaný plech platí zásada: vyříznout rez a doplnit zdravým plechem nebo záplatou, případně svářet novou část. Vyřezat hlavně to rezaté.
• Pokud vidím tu barvu a hrdzu tak škoda argonu na TIG - někdy se není vyplatí TIG na velmi zkorodované části, lepší je kompletní výměna části.
• Na ten plech pôjde aj Tig, když nemáš jinou možnosť, trochu nemotorné, ale splní účel.

Ochranné sady, montážní sady a jejich význam

• Horní montážní sady podléhají silnému opotřebení a skládají se ze dvou základních částí: pryžového prvku a vzpěrového ložiska, které usnadňuje otáčení kol při otáčení.
• Tyto prvky se časem opotřebovávají a je nutné je vyměnit, aby byla zajištěna správná funkce zavěšení a brzdového systému.

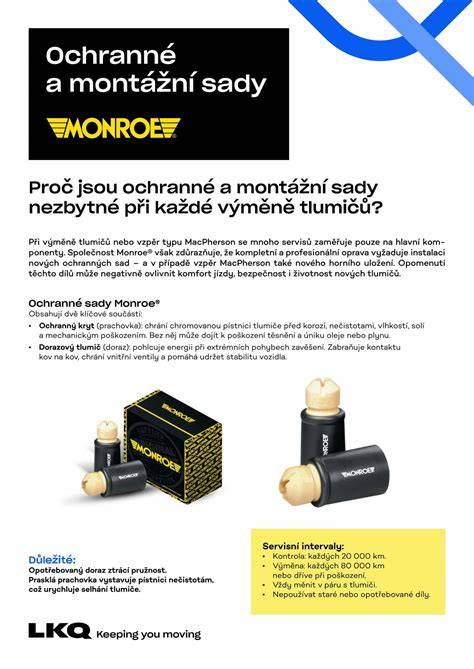

• Ochranné sady Monroe se skládají ze dvou základních částí. První z nich, kompresní nárazník, je vyroben z polyuretanové pěny s vysokou hustotou a specifickým kuželovitým tvarem, který je tím tvrdší, čím více je jednotka stlačována.
• Druhým klíčovým prvkem sady Monroe Protection Kit je protiprachový kryt. Obvykle je vyroben z vysoce odolné pryže a má důležitý úkol chránit tyč tlumiče před kontaktem s abrazivními částicemi, jako je bláto, sůl, asfalt, voda a prach, které by mohly nenávratně poškodit chromovaný povrch a způsobit selhání tlumiče.
• Jakékoli nedokonalosti na povrchu tyče mohou poškodit olejové těsnění tlumiče a způsobit únik oleje a plynu z jednotky, čímž se tlumič stane nepoužitelným, zejména pokud je tlumič pod tlakem.
• Životnost ochranných sad se liší, ale zpravidla se doporučuje jejich výměna po 80 000 km a vždy při výměně vzpěr nebo tlumičů.

Specifické poruchy a jak jim předejít

• Poškození chromového povrchu pístní tyče: To se stává, když mechanik při utahování horní matice přidržuje pístnici vzpěry pomocí kleští. Po stlačení tlumiče poškozená plocha pístní tyče projde těsněním vzpěry, roztrhne ho a dojde k úniku oleje a plynu.
• Špatné umístění kompresního nárazníku: Častou chybou při montáži je stažení kompresního nárazníku až na spodní část vzpěry, což způsobuje extrémně tvrdou jízdu.
• Nesprávná orientace asymetrického pouzdra tlumiče: Pokud je tlumič nainstalován s nesprávnou orientací asymetrického pouzdra, může dojít k boční síle, zablokování tlumiče a úniku oleje.
• Uvolnění matic z důvodu použití rázových utahováků: Hrozí mimo jiné i uvolnění matice na pístnici uvnitř tlumiče - POZOR: pístnice by poté mohla z tlumiče vystřelit.

Praktické doporučení pro provoz a údržbu

• Všechny díly je potřeba zkontrolovat, případně vyměnit. Po výměně podvozkových dílů je často zapomínáno na kontrolu geometrie.
• Po instalaci nových dílů utáhněte vše dle předpisu a proveďte konečné dotažení až při zatíženém vozidle na zemi.
• Pokud si opravujete karoserii svépomocí, důkladně odstraňte rez, použijte konzervační vosk do dutin a opravte otvor sklolaminátem a tmelem nebo výměnou dílu.
• Uvažujte o výměně celé části nebo konzultaci s certifikovaným technikem či mechanikem při nejasnostech.

Tabulka: Kontrolní body při opravě uložení tlumiče

Obsah tohoto článku má pouze informativní charakter a neměl by nahrazovat odbornou radu certifikovaného technika nebo mechanika. Doporučujeme vám, abyste se v případě konkrétních otázek nebo obav obrátili na certifikovaného technika nebo mechanika.
