Venkovní nabíječka elektromobilu: instalace a bezpečnostní normy

Příprava domácí elektroinstalace pro nabíjení elektromobilu je klíčovým krokem k bezpečnému, rychlému a efektivnímu nabíjení. Dobře navržená infrastruktura vám umožní využívat potenciál elektromobility naplno a zároveň předejde budoucím komplikacím. V ideálním případě je elektroinstalaci vhodné připravit již ve fázi projektu. Připravte samostatný okruh s dostatečně dimenzovaným kabelem do garáže nebo na místo budoucího nabíjecího bodu. Požadujte rezervu v hlavním rozvaděči a možnost jednoduchého navýšení hlavního jističe. Pokud plánujete instalaci ve starším domě, je nutná kontrola stávajících rozvodů. Hliníkové vodiče nebo nedostatečný průřez kabelů mohou být problém a často je potřeba část elektroinstalace vyměnit nebo posílit. Pokud má váš dům již novější elektroinstalaci s měděnými vodiči nebo je po nedávné rekonstrukci, i tak je potřeba provést kontrolu. Pokud se v minulosti s případným navýšením odběru proudu nebo přidáním dalšího okruhu nepočítalo, bude potřeba elektroinstalaci rovněž posílit nebo provést výměnu. Pokud doděláváte okruh do stávající elektroinstalace, je nutné promyslet trasu napájecího kabelu. Ne vždy bude váš rozvaděč umístěn na stejné stěně, na které budete chtít mít z opačné strany nabíjecí stanici a vy budete muset najít trasu, kudy nový kabel povedete. Veškeré zásahy do elektroinstalace však nechte na specializované osobě.

Při výběru elektronabíječky je potřeba zohlednit několik parametrů, které vychází z vaší elektroinstalace a požadavků. Existuje několik druhů nabíječek od jednofázových (230V) nebo třífázových (400V) s různým výkonem a typem ochran. Na evropském trhu se nejčastěji setkáte s Mennekes Typem 2, Typ 1 se na trhu již moc neobjevuje, ale mezi oblíbené patří také konektory CSS Combo 1 a 2. Maximální výkon nabíjecí stanice pro elektromobily se označuje v kilowattech (kW) a udává rychlost dobíjení. Čím vyšší je hodnota, tím rychleji se elektromobil dobije. Během výběru se zaměřte nejen na výkon nabíječky, nýbrž také na limit auta. Například nabíjecí stanice pro elektromobily 22 kW bude pro auto s limitem 15 kW zbytečná. Běžně se setkáte s nabíječkama, které umožňují komunikaci přes Bluetooth nebo Wi-Fi. Existují také druhy bez konektivity, přičemž přicházíte o velkou výhodu z možnosti monitoringu.

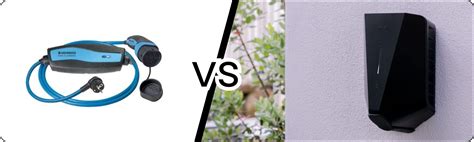

Existují 2 typy nejběžnějších nabíječek - typu Wallbox (statické) nebo samostatně stojících (pohyblivé). Více k typům, výběru a rozdělení nabíječek se budeme věnovat v dalším článku. Již znáte nabíjecí výkon elektromobilu a vytipovali jste k němu příslušnou nabíječku, můžete se pustit do přípravy elektrického okruhu. Ten by měl být samostatný, určený jen pro nabíjecí stanici. Jištění takového okruhu záleží na výkonu nabíječky. Například pro 22 kW wallbox musí být vybaven jističem 3×32 A, hlavní jistič domu by pak měl mít rezervu až 3×40 A. Při volbě jednofázové nabíječky je třeba brát k úvahu výkon pouze do 3,7kW, nabíjení bude velmi pomalé a obecně většina nabíječek je 3-fázová. Instalace dále musí být vybavena proudovým chráničem typu B, který chrání před unikajícími stejnosměrnými proudy, jež mohou vznikat při nabíjení elektromobilu.

Někteří výrobci již dokonce nabízí proudové chrániče výhradně určené pro nabíječky elektroautomobilů. Kabely je nutné dimenzovat podle plánovaného výkonu, délky trasy, způsobu pokládky a možného poklesu napětí. Pro 16 A (1F-3F) je minimální průřez 2,5 mm², pro 32 A (1F-3F) minimálně 6 mm². Pro budoucí využití se doporučuje pětivodičový kabel pro výkon až 22 kW. I když aktuálně nevyužijete maximální výkon, připravte elektroinstalaci na vyšší zátěž do budoucna. Vyhnete se tak nákladným úpravám.

Wallbox by měl být co nejblíže parkovacímu místu, ideálně v garáži nebo pod přístřeškem. Pokud to není možné, lze díky krytí IP54 instalovat i venku. Dbejte na to, aby byl wallbox snadno přístupný a nebránil v pohybu. Při přípravě elektroinstalace na připojení nabíječky elektromobilu je klíčové myslet na budoucí potřeby, bezpečnost a dodržení platných norem. Správně navržená a realizovaná instalace vám zajistí pohodlné a bezpečné nabíjení elektromobilu po mnoho let.

Před instalací nabíjecího bodu ve stávajícím domě je nutné provést revizi elektroinstalace, zejména kvůli vysokému zatížení rozvodů při nabíjení. Článek se zabývá novými legislativními požadavky na instalaci dobíjecích stanic pro elektromobily v nebytových a bytových budovách dle stavebního zákona č. 283/2021 Sb. a vyhlášky č. 146/2024 Sb. Od roku 2025 budou vlastníci budov s více než 20 parkovacími místy povinni zajistit instalaci dobíjecích stanic a kabelovodů pro elektromobily. Od 1. ledna 2025 vstupuje v platnost povinnost instalace dobíjecích stanic pro elektromobily v nebytových budovách. Tato změna je součástí nového stavebního zákona č. 283/2021 Sb., konkrétně dle § 167 písm. e), který nařizuje vlastníkům nebytových staveb s více než 20 parkovacími místy zajistit instalaci alespoň jedné dobíjecí stanice.

Tato povinnost se týká všech typů nebytových staveb, tedy všech objektů, které nejsou určeny k bydlení. Vyhláška č. 146/2024 Sb. podrobně upravuje požadavky na instalaci dobíjecích bodů v nově stavěných nebo rekonstruovaných nebytových budovách s více než 10 parkovacími místy. Dobíjecí stanice pro elektromobily mohou být za určitých podmínek považovány za vyhrazené technické zařízení dle zákona č. 250/2021 Sb. V případě, že dobíjecí stanice spadá do kategorie vyhrazených technických zařízení, je nutné zajistit její výchozí i pravidelnou revizi a provádět údržbu v souladu s platnými právními předpisy. Provozovatel musí zajistit, aby dobíjecí zařízení bylo provozováno a kontrolováno odborně způsobilými osobami, a pravidelně revidováno.

Zavedení povinnosti instalace dobíjecích bodů představuje pro vlastníky nebytových i bytových budov významné finanční zatížení. Instalace dobíjecích bodů, kabelovodů a případné úpravy elektrických rozvodů mohou být velmi nákladné, zejména pokud jde o stavby, které na tyto úpravy nejsou technicky připraveny. Ačkoli existují dotační programy, ne všichni vlastníci na ně dosáhnou nebo budou schopni splnit jejich podmínky. Dalším problémem je zvýšení administrativní zátěže spojené s nutností zajistit odborné revize, vést potřebnou dokumentaci a zajistit odborně způsobilé osoby pro údržbu a provoz dobíjecích stanic.

Ve spolupráci s legislativou článek uvádí klíčové standardy a certifikace nabíjení EV, včetně OCPP, IEC 61851, IEC 62196 a ISO 15118. Dále se zmiňuje o CE, CSA a dalších normách, které zajišťují bezpečný provoz a interoperabilitu. Bezpečnostní funkce nabíječky zahrnují ochrany proti nadproudu, přepětí, zemnímu spojení a monitorování teploty; také jsou zde doporučení pro správnou instalaci odborníky podle DGUV 3 a DIN VDE0100.

Článek rovněž zdůrazňuje význam národních a regionálních předpisů jako CA Title 24, NY RevStat Section 32 a CSA C22.3 No. 10, a popisuje vliv těchto pravidel na instalaci EVSE v různých regionech. Důraz je kladen na bezpečnost techniků, včetně pravidel lockout/tagout a školení zaměstnanců pro práci na živých elektřinách.

Bezpečnostní prvky a provozní standardy nabíječek EV

Bezpečnostní funkce nabíječky EV jsou životně důležité, aby se zabránilo ohrožení elektrickým proudem a zajistila se životnost nabíječky i nabíjeného elektromobilu. Automatické vypnutí, ochrana proti přepětí, nadproudová ochrana a ochrana proti zemnímu spojení zajišťují základní ochranu. Monitorování teploty a systém řízení zatížení zabraňují přehřátí a překročení kapacity sítě.

Ochrana proti stejnosměrnému proudu a ochranné prvky typu B bývají klíčové pro wallboxy, zvláště při nabíjení DC. Důležité je také, aby instalaci prováděl vyškolený odborník a aby byly provedeny testy DGUV 3 podle DIN VDE0100.

Ochrany a normy mají za cíl minimalizovat rizika požárů, poruch a poškození vozidel. Z bezpečnostních důvodů musí být wallbox chráněn FI spínačem (RCD) a v některých případech integrovaným spínačem.

Koncepce obvodů a průřezy kabelů

Pro 16 A (1F-3F) se doporučuje minimální průřez 2,5 mm², pro 32 A (1F-3F) minimálně 6 mm². Pro budoucí využití se doporučuje pětivodičový kabel pro výkon až 22 kW. Průřez by měl vždy odpovídat nejen aktuálnímu výkonu, ale i očekávanému zatížení v budoucnu.

V souladu s NEC a IEC je důležité, aby kabely a rozvody byly dimenzovány na správnou teplotní třídu a aby byl pokles napětí u Level 2 nabíječek udržován pod 5 %. Teplotní monitoring a používání měděných kabelů (90°C) pomáhají zabránit nadměrnému oteplování a zkracují životnost komponent.

Instalace a provoz nabíjecího bodu v praxi

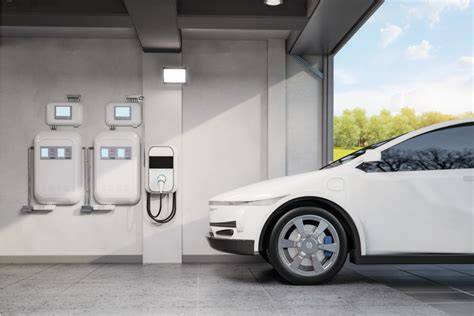

Wallbox by měl být umístěn co nejblíže parkovacímu místu, v garáži či pod krytím, s ohledem na ochranu proti počasí a snadný přístup. Venkovní instalace je možná s IP54 krytím. Před zahájením instalace je nutné provést posouzení elektroinstalace a vypracovat projektovou dokumentaci.

Vlastník nemovitosti by měl zajistit, že nabíjecí bod má vyhrazený obvod a dostatečnou kapacitu s ohledem na více nabíječek. Správné uzemnění, detekce poruch a pravidelné revize jsou nezbytné pro bezpečný provoz.

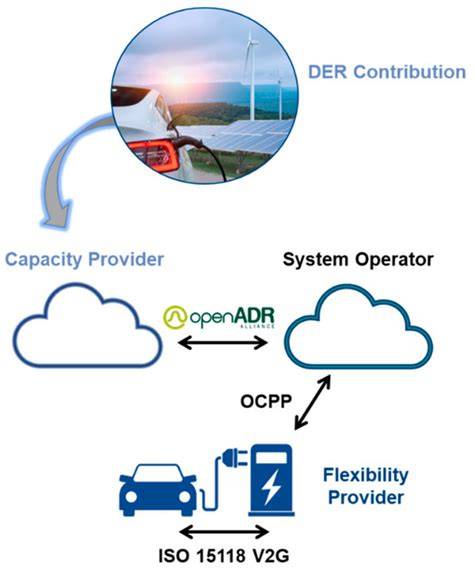

Open Charge Point Protocol (OCPP) a další komunikační standardy zajišťují interoperabilitu a vzdálený dohled nabíjecích stanic. OCPI umožňuje roaming a sjednání plateb napříč sítí. ISO 15118 přináší plug-and-charge a podporu V2G scénářů.

Pro bezpečnost a provoz je důležité dodržovat NEC/UL standardy a regionální normy. Důraz na školení personálu a pravidelné revize např. NFPA 70E a OSHA 1910.333 pomáhá snižovat rizika a zvyšovat bezpečnost techniků i uživatelů.

Praktické poznámky k legislativě a financím

Nový stavební zákon a vyhláška 146/2024 Sb. zjednodušeně vymezují povinnosti pro nebytové a bytové budovy s cílem zajistit instalaci dobíjecích bodů a kabelovodů pro elektromobily. Vlastníci budov s více než 20 parkovacími místy musí zajistit instalaci alespoň jedné dobíjecí stanice, a vyhláška stanovuje pravidla pro nově stavěné či rekonstruované objekty s více než 10 parkovacími místy. Zároveň platí výjimky pro případy, kdy by náklady přesáhly 7 % celkových nákladů na změnu dokončené stavby.

Finanční zátěž je významná, ale existují dotační programy. Administrativní nároky zahrnují nutnost revizí a provozních parametrů, stejně jako zajištění odborné obsluhy.

V kontextu bezpečnosti hraje klíčovou roli zavedení povinnosti instalace detekce požáru, odvodu kouře a automatických hasicích systémů podle velikosti garáží v novelizaci vyhlášky HZS ČR. Nutnost wallboxů pro vyšší bezpečnost a usnadnění hašení je součástí těchto návrhů.

Klíčové bezpečnostní standardy a certifikace nabíjení EV

Mezi důležité normy patří IEC 61851-1 (komunikace během nabíjení a čtyři režimy nabíjení), IEC 62196 (fyzické konektory Type 1, Type 2, CCS) a ISO 15118 (digitální autentizace a V2G). OCPP (Open Charge Point Protocol) zajišťuje vzdálené monitorování a řízení stanic. OCPI 2.2 umožňuje roaming a jednotný účet napříč sítí.

Ochranné prvky zahrnují CE, CSA a další národní normy; bezpečnostní funkce zahrnují ochrany proti nadproudu, přepětí, GFCI/RCD a monitorování teploty. Důležité je, aby konektory měly minimálně IP54 a aby byly výrobky certifikovány po náročných testech.

Vzdělání a odpovědnost pracovníků

Provozovatelé a technici musí dodržovat normy NFPA 70E a OSHA 1910.333, provádět lockout/tagout a používat izolované nářadí. Každoroční školení zvyšuje bezpečnost a snižuje riziko pracovních úrazů i nákladů na opravy.

Rychlý souhrn pro praxi

• Je vhodné mít samostatný obvod s dostatečnou rezervou pro budoucí rozšíření nabíjecího výkonu.
• Wallbox zajišťuje rychlejší a bezpečnější nabíjení s inteligentním řízením a monitoringem.
• Instalace by měla být svěřena kvalifikovaným odborníkům a prováděna podle DGUV 3 a DIN VDE0100.
• Legislativa vyžaduje povinné instalace pro většinu veřejných a komerčních objektů s praktickými výjimkami pro náklady.

Odkazy na praktické ukázky a nástroje pro instalaci

Pro podrobnější technické detaily a konkrétní specifikace doporučujeme konzultovat odborníky a přístup k aktuálním normám. Naše nabídka zahrnuje široké spektrum nabíjecích stanic s vysokou efektivitou a kompatibilitou se světovými standardy.

Požíváte-li EV, řešení nabíjení doma i na pracovišti je možné díky moderním technologiím podporujícím rychlost, bezpečnost a pohodlí.
