Volvo S60 2001: Narazová pojistka paliva a související pojistková schémata v motorovém prostoru

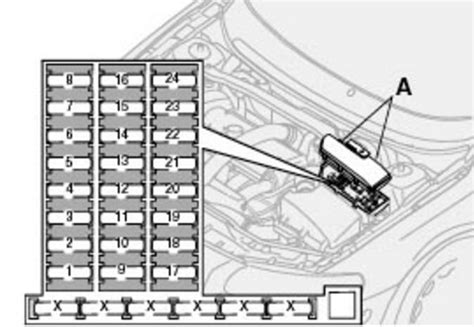

Pojistky v motorovém prostoru chrání, mimo jiné, funkce motoru a brzdy. Universální pojistky, motorový prostor. Na vnitřní straně krytu se nachází pinzeta, která usnadní vytahování a zasunování pojistek. Pozice (viz předcházející obrázek). Tyto pojistky jsou umístěny v pojistkové skříňce v motorovém prostoru. Pojistky v (C) se nacházejí pod (A). Na vnitřní straně krytu je štítek zobrazující umístění pojistek.

Pojistky 1-7 a 42-44 jsou pojistky typu „Midi Fuse“ a musí být měněny pouze v odborném servisu. Pojistky 8-15 a 34 jsou pojistky typu "JCASE" a musí být měněny pouze v servisu. Pojistky 16-33 a 35-41 jsou pojistky typu "Mini Fuse".

Funkce APřimární pojistka pro centrální elektronický modul (CEM) pod schránkou v palubní desce. Primární pojistky pro CEM a další dílčí jednotky hrají klíčovou roli v bezpečném provozu vozidla.

Primární pojistky se vztahují i na centrální elektronický modul a další modulové skříně. Dále jsou uvedeny specifické primární pojistky pro zavazadlový prostor a pro skříňku pojistek a relé pod schránkou v palubní desce. U některých doplňkových funkcí jako vyhřívané trysky ostřikovačů, vyhřívané čelní sklo, a systémy ABS platí další specifické hodnoty pojistek.

V následujícím textu uvedené položky odrážejí rozdělení podle typu pojistek a jejich funkčního zacílení v různých částech vozu:

1. Primární pojistky pro centrální elektronický modul (CEM) pod schránkou v palubní desce - 20 A a 50 A vzhledem k funkcím palubní desky a centrálního řízení.
2. Primární pojistky pro skříňky pojistek a relé pod schránkou v palubní desce - 60 A, 60 A a další hodnoty podle specifikace součástky.
3. Vyhřívané prvky a topení - 40-100 A v různých sekcích pro vyhřívané čelní sklo, nezávislé topení a další topné prvky.
4. Čerpadla a ventilace - hodnoty kolem 20-40 A pro čerpadla ABS, ostřikovače světlometů, ventily ventilů a další.
5. Řídicí moduly a elektromagnetické součástky - 5-30 A pro řídicí moduly motoru, převodovky, žhavení a spojky klimatizace, další elektromagnety a cívky.
6. Ventily, senzory a vstřikovače - 10-15 A u jednotlivých okruhů včetně snímačů výkonu motoru, vzduchu a emise.

Další položky z textu zahrnují: snímač množství nasávaného vzduchu, lambda sondy, relé a cívky, ovládání světlometů a další komponenty motorového prostoru, které vyžadují pečlivou diagnostiku a profesionální výměnu pojistek podle výrobní specifikace Volvo S60 z roku 2001.

Vysvětlení obecné struktury: Pojistky typu Midi Fuse (1-7, 42-44) a typu JCASE (8-15, 34) vyžadují odbornou výměnu kvůli jejich konstrukční odolnosti a bezpečnosti. Pojistky typu Mini Fuse (16-33, 35-41) pokrývají široké spektrum systémů a lze je vyměnit podle potřeby v rámci servisního postupu.

V podrobnostech se běžně uvádí:

• Centrální elektronický modul (CEM) - zapojení pod palubní deskou a jeho primární pojistky.
• Pojistkové karty a štítky na vnitřní straně krytu - slouží pro rychlou identifikaci polohy pojistek.
• Vegetativní a klimatizační komponenty - modul řízení motoru a spojky klimatizace řeší souběžné okruhy.
• Bezpečnostní a asistenční systémy (airbagy, ABS) - samostatné pojistky s typickými hodnotami kolem 5-20 A dle konkrétního dílu.

V praxi je důležité používat správný typ a hodnotu pojistky podle specifikací Volvo S60 2001. Při výměně je nutné vyjmout starou pojistku pinzetou na vnitřní straně krytu a nainstalovat novou pojistku do příslušné zásuvky. Pojistky hrají klíčovou roli v ochraně elektrických okruhů a mohou zabránit vážnému poškození motoru a dalších systémů vozidla.

Pro lepší pochopení lze doplnit vizuály, které názorně popisují rozdělení pojistek a jejich umístění v prostoru.

Pokud je nutná tabulka, lze uvést stručný souhrn typů pojistek a jejich hlavní využití v modelu Volvo S60 2001. Níže je navržená tabulka s hlavními kategoriemi dílů a přiřazenými pojistkami:
