Jak funguje výroba elektrické energie pomocí alternátoru a dynama

Elektromotory jsou jedním z nejvýznamnějších vynálezů moderní doby - pohánějí stroje v továrnách, elektrická vozidla, domácí spotřebiče i vědecké přístroje. První skutečně funkční elektromotor s rotujícím pohybem pak v roce 1828 sestrojil maďarský fyzik Ányos Jedlik. Nikola Tesla sehrál klíčovou roli v rozvoji elektromotorů, zejména střídavého proudu. V roce 1888 představil svůj revoluční patent na asynchronní (indukční) motor, který využíval střídavé magnetické pole k efektivnímu pohonu. Tento vynález byl zásadní pro rozvoj moderní elektrotechniky a průmyslu, protože umožnil efektivní přenos energie na velké vzdálenosti.

Základy konstrukce a provozu

Alternátory i dynamo pracují na stejném základním principu - přeměňují pohyb na elektrický proud. Elektrický dynamo (dynamo) je starší označení pro generátor stejnosměrného proudu, který přeměňuje mechanickou energii na elektrickou energii. Elektrické dynamo se skládá ze statoru, zabezpečujícího konstantní magnetické pole, a z rotoru se soustavou rotujících cívek, ve kterých se indukuje napětí. Magnetické pole je tvořeno jedním nebo několika magnety, u výkonových dynam se častěji používají cívky elektromagnetů. Konce vodičů rotorových cívek jsou vyvedeny na komutátor, zabezpečující usměrnění a vyvedení indukovaného napětí z rotoru. Komutátor je rotační přepínač - prstenec na hřídeli rotoru.

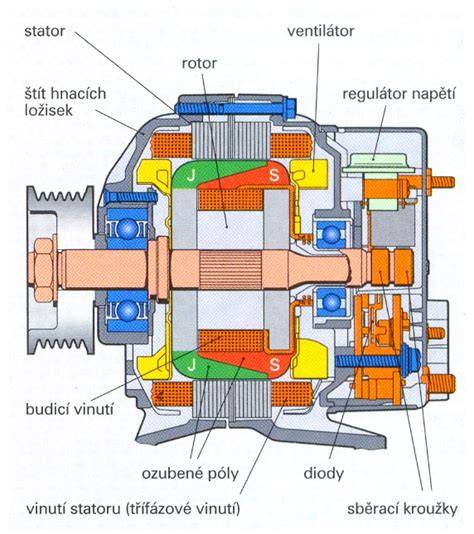

Elektrický generátor střídavého proudu - alternátor - pracuje na stejném principu, ale nepoužívá komutátor, a magnetické pole je většinou tvořeno rotorovými magnety nebo vinutím rotorových cívek. V energetice pracují alternátory v synchronním režimu s frekvencí sítě, do které jsou zapojeny. Podle konstrukce rotoru rozlišujeme alternátory s hladkým rotorem a alternátory s vyvinutými póly rotoru. Hladký rotor je typický prakticky pro všechny turboalternátory v tepelných elektrárnách. Cívky elektromagnetů jsou uloženy v drážkách rotoru a tvoří tak otáčející se elektromagnet. Počet pólů tohoto elektromagnetu je u synchronních strojů dán rychlostí otáčení rotoru.

Zvyšování jednotkového výkonu alternátorů je možné jen prodlužováním rotoru. Rotor mívá délku až 12 m, průměr obvykle do 1 m. V podstatě existují dva způsoby vytvoření magnetického pole rotoru - pomocí permanentních magnetů nebo pomocí elektromagnetů. Elektromagnety musí být napájeny stejnosměrným budícím proudem. Rozlišujeme alternátory s pomocným budičem a bezkartáčové alternátory. Budicí proud ovlivňuje výstupní napětí alternátoru. U bezkartáčových alternátorů je budič zakomponován přímo do konstrukce hlavního alternátoru. Magnetické pole stacionárního elektromagnetu (budič) generuje v pomocných cívkách rotoru střídavé napětí, které po usměrnění napájí rotující magnetické pole hlavního generátoru.

Turboalternátory a jejich bloky

V tepelných elektrárnách se často používá dvoupólový synchronní generátor (n ≈ 3000 ot/min), výjimečně u větších výkonů čtyřpólový (n ≈ 1500 ot/min). Turbína a alternátor společně tvoří turbosoustrojí. Rotor alternátoru je na společném hřídeli s turbínou a kinetická energie turbíny se přenáší na rotor, jehož otáčením v magnetickém poli statoru se indukuje napětí. Vyráběné napětí bývá nejčastěji 6,3 kV, 10,5 kV, nebo 24 kV. K výrobě napětí s frekvencí 50 Hz a stroje se dvěma póly (p = 1) odpovídají otáčky n = 3000 ot/min. Synchronní stroj vyžaduje ke svému chodu budicí systém s vysokou spolehlivostí a schopností plynule regulovat budicí proud i napětí.

Blokový transformátor zvyšuje napětí vyrobené generátorem na napětí pro přenosovou síť (např. 6,3/110 kV, 10,5/220 kV). Zapojení blokového transformátoru je obvykle třífázové, nebo jako tři jednofázové jednotky. Rozvodna velmi vysokého napětí je klíčovou částí každé elektrárny a slouží k vyvedení výkonu z elektrárny a spojení s přenosovou soustavou. Rozvodna obsahuje přípojnice, odbočky a vybavení pro transformátory, vypínače, měřicí a ochranné zařízení, a zajišťuje také napájení pro vlastní spotřebu elektrárny.

Na obr. 11 vidíme panely s aktuálními údaji a otáčkami alternátoru. Elektrárnu ovládá centrální velín. Jako součást systému bývá i záložní zdroj vlastní spotřeby, případně nouzový (akumulátorové baterie, dieselgenerátor).

Historie a vývoj dynama a alternátoru

Dynamo je historické označení pro generátor stejnosměrného proudu, které bylo hojně užíváno v průmyslových aplikacích a dopravě. Dynamo bylo postupně nahrazeno modernějšími alternátory, které vyrábějí střídavý proud a lépe vyhovují rozvodné síti. Dynamo funguje na stejném principu jako alternátor, ale zahrnuje komutátor a sběrné kartáče pro usměrnění napětí. Věrohodně lze říci, že většina energetických systémů dnes využívá alternátory pro efektivní výrobu elektřiny a transformátory pro bezpečný přenos na velké vzdálenosti.

Různé zdroje energie a jejich srovnání

Solární a větrné elektrárny přeměňují energii z okolí na elektřinu a neprodukují přímé emise. Vodní elektrárny využívají potenciální energie vody pro pohon turbín a následně generují elektřinu. Geotermální elektrárny čerpají teplo z podzemí, které ohřívá vodu a vytváří páru pro turbínu a alternátor. Jaderné elektrárny pracují na základě štěpení uranu; voda se vaří teplem vznikajícím při štěpení a párou se pohání turbíny a generátory. Pístové motory v kombinaci s turbínami mohou spalovat zemní plyn, ropu a další paliva, a díky tomu často slouží v kogeneračních systémech.

Biopaliva se stávají důležitou kategorií paliv, protože jsou uhlíkově neutrální; spalování biopaliv uvolňuje uhlík, který byl dříve navázán v biomase, a nepřispívá tak na akumulaci skleníkových plynů z fosilních zdrojů. Také je důležité chápat, že obnovitelné zdroje, jako jsou větr a slunce, mají proměnlivý výkon, a proto je nezbytné mít flexibilní elektrárny, které se mohou rychle spouštět a zastavovat, aby vyrovnaly výkyvy v síti.

Současná role a budoucnost energetiky

Globální poptávka po energii stále roste a spolu s ní i potřeba čistých a spolehlivých zdrojů. V době, kdy se elektrická síť potýká s tlakem z rostoucí poptávky a potřebou snižování emisí, je důležité mít stabilní základnu zdrojů energie, které zvládnou variabilitu obnovitelných systémů. Dnešní energetika tedy staví na spolupráci mezi tradičními a novými technologiememi a snaží se maximalizovat efektivitu a minimalizovat emise.

Taktické shrnutí jednotlivých konceptů

• Dynamum: rotující rotor, komutátor, usměrnění napětí, starší technologie pro DC proud.
• Alternátor: AC proud, bezkomutátorová konstrukce, synchronní provoz se sítí, využívá buď rotorové magnety, nebo elektromagnety.
• Turboalternátor: vysoký výkon, spolu s turbínou tvoří turbosoustrojí, běžně provozován při vysokých otáčkách a s vysokým napětím.
• Blokový transformátor a rozvodna: zvyšují napětí pro přenos a zajišťují bezpečný provoz a ochranu systému.
• Obnovitelné zdroje a flexibilita sítě: slunce, vítr, voda - proměnlivost vyžaduje doplňkové zdroje a řízení zátěže.
