Výfukový systém odvádí od motoru plyny vznikající při spalování směsi paliva. Hladkým odvodem výfukových plynů je dosahováno vyššího výkonu vozu. Výfukové zařízení se skládá z výfukového potrubí, katalyzátoru a tlumičů výfuku. Výfukový systém má za úkol bezpečně odvést horké výfukové plyny do volného ovzduší. Tlumiče výfuku jsou soustavou ohebných perforovaných či plných trubek a komor s přepážkami. Vedou plyny, redukují hlukové impulsy vzniklé jejich ohybem a hluk z hoření paliva.
Funkce a požadavky na konstrukci tlumičových vložek
Primárním cílem výfukového tlumiče je snížení hlučnosti a při minimálním možném snížení výkonu motoru. Hlavním požadavkem na konstrukci výfuku je jeho optimalizace, tj. minimalizace zpětného tlaku a přitom zachování co nejlepšího vyplachování válců. Při správné konstrukci výfuku (ale též seřízení ostatních souvisejících motorových součástí) dochází k minimalizaci tlaku a téměř dokonalému vyprázdnění válce.
Principy tlumení hluku
Podle tlumení hluku existují tři typy tlumičů - absorpční, rezonanční a absorpčně-rezonanční. Za vznik tlumičů s přepážkami stojí snaha rozdělit jednotný tlakově pulz do mnoha proudů a jeho brzděním snížit energii tlakové vlny výfukových plynů a tím i hlučnost. Lidské ucho je citlivé na určité tóny, jiné ho naopak nechávají klidným, a vývojem se přišlo na to, jak odfiltrovat a pohltit ty tóny, které jsou na obtíž (zpravidla ty vyšší). Třetím druhem jsou rezonanční (reflexní) tlumiče, které kombinují principy předchozích dvou s procesem vzájemné eliminace tlakových pulzů.
Materiály používané pro tlumičové vložky a koncovky
Nejčastějšími materiály jsou nerezová ocel, titan a uhlíková vlákna. Nerezová ocel je průmyslovým standardem pro poprodejní výfukové systémy: vysoce trvanlivé, odolné vůči rzi a cenově dostupné. Titan poskytuje nejvyšší poměr síly k hmotnosti, je lehčí než nerez a rychle odvádí teplo, ale je dražší a náchylnější k poškození nárazy. Uhlíková vlákna se primárně používají pro vnější plášť tlumiče kvůli tepelným omezením: jsou lehká a dobře vypadají, avšak při nárazu křehnou a mohou degradovat vlivem UV a extrémních tepelných cyklů.
Materiál tlumiče výrazně ovlivňuje rozptyl tepla, trvanlivost, estetiku a cenu. Titan rychle odvádí teplo a zabraňuje prohřátí okolních částí, uhlíkové pláště zůstávají chladné na dotek, což snižuje riziko popálení spolujezdce. Materiál také ovlivňuje akustický profil: nerezová ocel má tendenci produkovat ostřejší zvuk, titan dává kovovější tón, karbonové obaly mohou poskytovat hlubší, rezonanční rány.
Míchání materiálů a jejich kombinace
Mnoho konstrukcí kombinuje materiály - nerezová trubka s uhlíkovým tlumičem je běžná konfigurace, která využívá odolnosti nerezových svodů a lehkosti či vzhledu karbonových koncovek. Titan se používá především v závodních aplikacích tam, kde je prioritou hmotnost a tepelná odolnost. Výběr materiálu vždy závisí na prioritách: trvanlivosti, hmotnosti nebo rozpočtu.
Vnitřní konstrukce tlumičových vložek a technologické požadavky
Tlumiče výfuku vedou plyny skrz perforované trubky, které jsou obklopeny hlukpohlcujícím materiálem, buď vzduchovými komorami nebo nejčastěji skelným vláknem. Vnitřní konstrukce může být mechanická (přepážky, komory, perforované trubky) nebo využívat syntetické vlákno či minerální vatu jako absorpční materiál. Konstrukčně půjde homologovaná koncovka obvykle o kombinaci přepážkového a absorpčního tlumiče.
Snahou výrobců sportovních výfuků je optimalizovat výfukové potrubí s nejmenším možným protitlakem. Největší podíl na množství protitlaku přináší katalyzátor; použitím objemově většího nebo sportovního katalyzátoru s nižším vnitřním odporem lze dosáhnout nárůstu výkonu. Kromě toho sníží celkový odpor použití větších průřezů trubek spolu s tlumiči s větší průchodností.
Kvalita materiálů a výrobní detaily ovlivňující životnost
U výfukových tlumičů obecně sledujeme řadu znaků kvality: tloušťky plechů, způsob svařování, krytí švů, dvojitý pohliníkovaný plášť, tvarování pertlového spoje těla a čelní přepážky, typ vnitřního spojení (svařování vs lisování) a kvalitu těsnění a šroubů. Například italský výrobce MTS je považován za etalon kvality podle parametrů, které zahrnují minimální tloušťku plechu, správné provedení svárů a použití mechanické vnitřní konstrukce místo pouhé vaty.
Foukající spoj výfuku znamená nejen hlučnost, ale i zvýšení spotřeby paliva a snížení výkonu. V případě použití nekvalitních tlumičů si můžete výrazně zvýšit spotřebu paliva a snížit výkon; levné díly často nevydrží déle než 2-3 zimy. Volbou prověřených značek a výrobců lze předejít předčasné korozi a mechanickému selhání.
Výrobní proces tlumičových vložek
Prvním krokem výroby nového výfukového systému nebo tlumiče je nařezání a naohýbání trubek. Všechny trubky jsou ohýbány na automatech, které používají tzv. vnitřní trn - kulový profil, který garantuje zachování kruhového průřezu i v místě ohybu. Pokud by tomu tak nebylo, měl by to negativní vliv na proudění výfukových plynů a zvýšení protitlaku v systému.

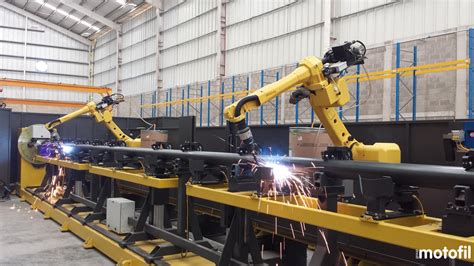

Následuje výroba samotného obalu tlumiče výfuku. Ten se skládá z vnějšího nerezového pláště a vnitřních rezonančních komor tvořených přepážkami, perforovanými trubkami a tlumícím materiálem. Často je zde uvnitř využit titan nebo kombinace materiálů. Poté probíhá robotické svařování naohýbaných trubek a samotného tlumiče výfuku. Garance přesnosti a montáže do vozu jako originální výfuk je zaručena díky upnutí dílů do tvarových šablon.
Po svařování následuje tryskání povrchu nerezového plechu, které sice zvyšuje cenu, ale přináší zásadní benefity pro vzhled a odolnost povrchu. Moderní výroba také často zahrnuje elektricky ovládané ventily (klapky) v tlumičích, což umožňuje individualizaci zvuku podle situace a nálady majitele.
Specifika dílů: svody, katalyzátory, DPF a pružné kompenzátory
Svody jsou prvním dílem výfukového systému, do kterého vstupují spaliny přímo z motorového prostoru, a jsou tedy vystaveny extrémnímu tepelnému namáhání. U nejběžnějších 4‑válcových motorů dochází obvykle k postupnému spojení 4 trubek do 2 a do 1 trubky. V ideálním případě by měly být trubky stejně dlouhé, ale vzhledem k omezenému prostoru není to vždy proveditelné. Velmi často je součástí svodů již katalyzátor nebo filtr pevných částic.
Katalyzátor redukuje škodliviny ve výfukových plynech a lambda sonda ho hlídá; u nejnovějších dieselových motorů je součástí též filtr pevných částic (DPF). Filtr pevných částic výfuku funguje jako pohlcovač karcinogenních pevných částic a výrazně redukuje emise u dieselových motorů. Přední potrubí výfuku vede plyny ke katalyzátoru a u motorů s vyššími vibracemi bývají součástí pružné kompenzátory, které snižují přenos vibrací z motoru na výfuk a tím jeho náchylnost k poškození.
Technologie oprav a údržba tlumičových vložek
Většina výfukových systémů se skládá ze dvou až tří tlumičů, jejich dutiny jsou vyplněny absorpčními materiály, které účinně redukují hluky. Přední tlumič odolává teplotám až 1 000°C a nejčastějším důvodem jeho poškození jsou vibrace. Střední tlumič je vzhledem i funkcí podobný přednímu tlumiči, teplota zde je nižší, přibližně 800°C. Zadní tlumič nejvíc ze všech redukuje hluk; teploty zde dosahují maxim kolem 350°C a nehrozí tak poškození tlumícího materiálu.
Pokud je absorpčním materiálem vata, bude třeba výfuk časem renovovat - vata se časem „vytlouká“ a účinek tlumení se snižuje. U absorpčních koncovek je tak vhodné při nákupu poptat technologické možnosti opravy a výměny materiálu. Často je nejlepší službou prostě renovace tlumiče novým absorpčním materiálem.

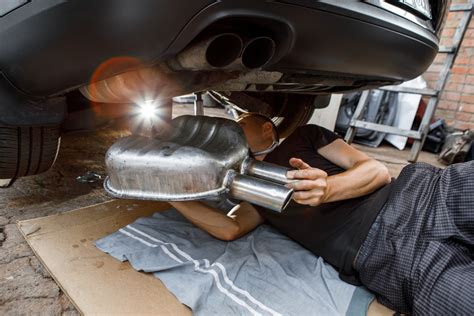

Zajistěte pravidelnou kontrolu stavu výfuku odborným servisem. Aby nemohly jedovaté výfukové plyny vnikat do kabiny vozidla, musí být výfukové zařízení dokonale utěsněno. Při každé výměně je třeba použít i nová těsnění. Montážní materiál a příslušenství představuje širokou paletu dílů a významně ovlivňuje životnost výfuku - trubkové spony, spojky, těsnění, šrouby a kvalitní pružné díly s adekvátní antikorozní ochranou jsou klíčové.
Homologace, zvuk a výkon: volba mezi sérií a aftermarketem
Vozidla nesmí podle pravidel silničního provozu a směrnic EU překročit povolenou hladinu hlučnosti. Existují výfuky s homologací a bez ní; homologovaný výfuk by měl mít doklad o homologaci a konstrukčně jde o kombinaci přepážkového a absorpčního tlumiče. Homologovaná koncovka nebude nikdy jen absorpční holá děrovaná roura. Ryze absorpční koncovky jsou lehčí a levnější, vhodné pro ladění výkonu, ale bez homologace mohou změnit chování motoru v různých režimech.
Výsledkem zásahů do výfukového traktu může být změna křivky výkonu: otevřenější systém může přinést vyšší maximální výkon, ale zhoršit plnění válců v nižších otáčkách. Někdy je lepší volba homologovaného dílu (absorpce + restrikce), která může snížit hmotnost a zlepšit průběh výkonu v běžném provozu. Při zásazích do výfuku u čtyřtaktů není reálné riziko poškození motoru; u dvoutaktu je však výfuk klíčovým prvkem konstrukce a zásahy bez specialistů se nedoporučují.
FS-3.1.2. Tlumené a nucené kmitání, rezonance
Výběr výrobce a moderní materiálové trendy
S moderními výrobci, kteří investovali do vývoje a technologií, lze získat precizně zpracované a designově začleněné výfukové systémy. Remus je příkladem firmy, která rozšířila výrobu o titan, carbon a špičkové nerezové technologie, vyrábí systémy i pro sportovní divize a automobilky. U automobilů dostupné možnosti zahrnují koncovky z nerezu, carbonu nebo kombinace materiálů; titan se používá převážně pro vnitřní části u komplikovanějších konstrukcí. U motocyklů jsou k dispozici karbon, titan a nerez v různých površích a tvarech koncovek.
Výběr dodavatele a značky je zásadní - levné komponenty často znamenají kompromis v kvalitě materiálu, tloušťce plechu, provedení svarů a celkové životnosti. Znát technická specifika dílů se vyplatí a pomůže vám nenaletět. U nás se proto prodávají prověřené značky a výrobci, kteří nabízejí adekvátní kvalitu a servis.
Tabulka: výhody a nevýhody hlavních materiálů
| Materiál | Výhody | Nevýhody |
|---|---|---|
| Nerezová ocel | Trvanlivá, odolná proti korozi, cenově dostupná | Těžší než titan, pomalejší rozptyl tepla |
| Titan | Velmi lehký, rychlý rozptyl tepla, prémiový výkon | Drahý, náchylnější na škody při nárazech |
| Uhlíková vlákna (carbon) | Nejlehčí plášť, estetika, chladný povrch | Křehčí, degradace pryskyřice UV a teplem |
Údržba, kontrola a provozní rizika

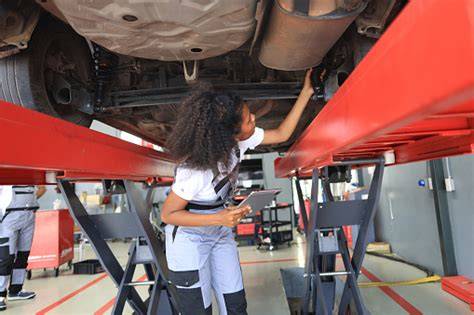

K poškození vnějších částí výfukového zařízení dochází především vlivem povětrnostních podmínek a posypové soli během zimy; vnitřní koroze vzniká kondenzací vody a kyselin. Navíc může být výfuk poškozen nárazy kamínků, pohyby karoserie a vibracemi motoru. Proto nechte vždy zkontrolovat utěsnění a zavěšení výfukového zařízení a zajistěte pravidelnou kontrolu stavu montážních dílů odborným servisem. Doporučuje se při výměně použít nová těsnění a kvalitní montážní příslušenství.
U absorpčních koncovek s minerální vatou je potřeba počítat s časovou obnovou materiálu. Internet nabízí kalkulátory pro návrh délky a průměru potrubí, ale pro skutečné zlepšení výkonu je často nutné zasáhnout i do sání a mapování ŘJ. Při ladění je důležité myslet na kompromisy: zlepšení maxima může přijít za cenu horšího průběhu ve středních otáčkách.
Výfukový systém významně ovlivňuje výkon, hlučnost i emise vozidla. Správným návrhem, výběrem materiálů, kvalitou výroby a pravidelnou údržbou lze dosáhnout optimální kombinace výkonu, životnosti a zvukového projevu. Při jakékoli úpravě či výměně výfuku volte prověřené komponenty, ověřené technologie a odborný servis.
