Zapojení alternátoru Škoda Felicia a jeho praktická řešení pro starší vozy

Úvod do problematiky zapojení alternátoru: Při zapojování alternátoru je klíčové pochopit funkci jednotlivých svorek a správně jej propojit s ostatními komponenty elektrického systému vozidla. V tomto článku se zaměříme na specifický případ alternátoru z Felicie 14V/55A s integrovaným regulátorem a na možné problémy a řešení při jeho instalaci, zejména v kontextu starších vozidel jako GAZ 69A.

Alternátor z Felicie: Svorky a jejich funkce

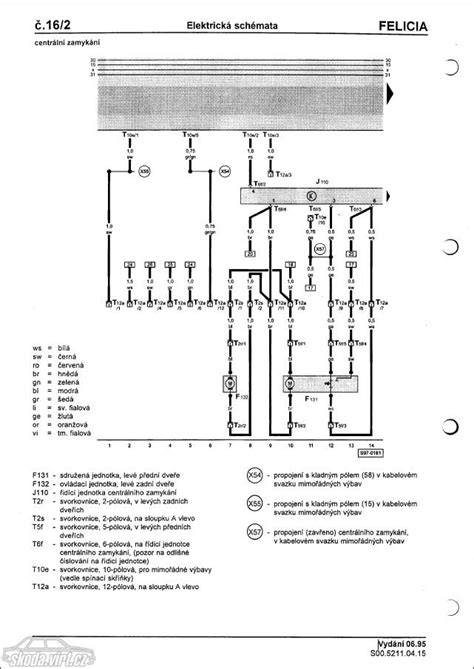

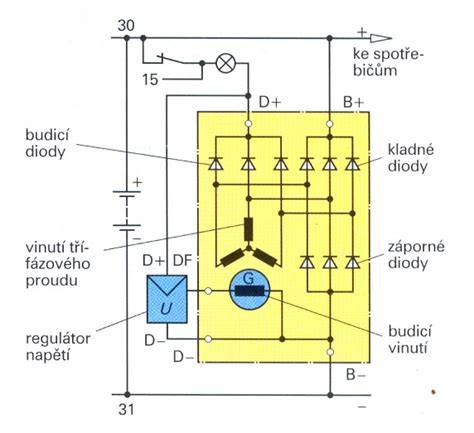

Alternátor z Felicie 14V/55A má několik klíčových vývodů: B+: Tento vývod je určen k přímému připojení na kladný pól baterie. Zajišťuje napájení celého systému a dobíjení baterie. B-: Tato svorka slouží jako kostra, tedy připojení na záporný pól vozidla. Je nezbytná pro správnou funkci alternátoru i regulátoru. D+: Tato svorka, často označovaná také jako DF nebo M+, je výstup pro budicí proud. Její propojení je klíčové pro rozběhnutí alternátoru a jeho následné dobíjení. Obvykle je propojena přes kontrolku dobíjení a/nebo externí regulátor napětí.

Problémy s nabízením a možnosti řešení

Jedním z častých problémů je, že alternátor sám o sobě nenabíjí. To může být způsobeno několika faktory: Nabuzení alternátoru; Některé starší alternátory vyžadují počáteční nabuzení, aby se zmagnetoval rotor a začal generovat elektrický proud. Tento proces se obvykle provádí krátkým spojením svorky D+ (nebo M+) s kladným pólem baterie (B+) na několik sekund po zapnutí zapalování. Tímto způsobem se do budicího vinutí přivede proud z baterie, který namagnetuje rotor. Postup nabuzení: Ujistěte se, že je akumulátor vždy připojen. Pokud je alternátor zapojen k regulátoru, odpojte vodič od svorky D+ (nebo M+), který vede k regulátoru. Tuto svorku na krátkou chvíli (1-2 sekundy) spojte pomocným vodičem se šroubem B+ alternátoru. Poté vodič od regulátoru opět připojte k svorce D+ a nastartujte motor.

Kontrolka dobíjení: Kontrolka dobíjení na palubní desce by měla po nastartování motoru zhasnout. Pokud kontrolka nezhasíná úplně nebo zůstává svítit i při vyšších otáčkách, může to signalizovat problém s dobíjením nebo s regulátorem.

Externí regulátor napětí: Alternátor z Felicie sice má vestavěný regulátor, ale v některých případech, zejména při instalaci do starších vozidel, může být nutné použít externí regulátor. Například pro 55A alternátory se doporučuje regulátor napětí ER-01, který se používal ve Škodovkách řady 742. Při použití externího regulátoru je důležité: Mít správně ukostřený regulátor (svorka B-). Použít vhodnou kontrolku dobíjení (např. 2W).

Alternátor vs. Dynamo: Výhody a nevýhody v historických vozidlech

Při zvažování instalace alternátoru do starších vozidel, jako je GAZ 69A, je důležité porovnat jeho vlastnosti s původním dynamem. Výhody dynama pro historická vozidla: Spolehlivost a odolnost: Dynama jsou obecně robustnější a méně citlivá na vnější vlivy, jako je vlhkost nebo krátkodobé zkraty. Provoz bez baterie: Některá dynama umožňují provoz vozidla i bez připojené baterie, což je výhoda v případě nouze. Historická korektnost: Zachování původního dynama je důležité pro testace historické původnosti vozidla a získání veteránských značek. Nižší otáčky: Dynama obvykle pracují efektivněji při nižších otáčkách motoru, což může být výhodné pro starší motory s omezeným rozsahem otáček.

Nevýhody dynama a výhody alternátoru: Nižší výkon: Dynama obvykle poskytují nižší maximální výkon než moderní alternátory. Strmější náběh výkonu alternátoru: Alternátory mají rychlejší náběh výkonu, což je výhodné pro napájení moderních elektronických zařízení. Přesnější regulace napětí: Moderní regulátory alternátorů zajišťují přesnější a stabilnější dobíjecí napětí. V případě vozidla GAZ 69A s motorem z elektrocentrály o výkonu 14 koní a maximálních otáčkách 2000/min je dynamo méně vhodné kvůli nízkým otáčkám. Alternátor sice nabízí vyšší výkon, ale jeho citlivost na odpojení baterie může vést k poškození žárovek a elektroniky.

Praktické rady pro instalaci a údržbu

1. Výměna ložisek a řemenic: Pokud alternátor nebo dynamo vykazuje známky opotřebení, jako je hlučnost nebo šmajdání řemenice, může být nutná výměna ložisek. V případě potřeby úpravy otáček lze zvážit výměnu řemenice za menší, což může pomoci i při nízkých otáčkách motoru.
2. Improvizované řešení: V nouzi lze zvážit i bastlířská řešení, jako je úprava řemenice pro lepší přenos otáček. Nicméně je důležité dbát na správné vycentrování a vyvážení.
3. Cena náhradních dílů: Na vrakovištích lze nalézt starší dynama za velmi příznivé ceny, což může být ekonomicky výhodné řešení pro starší vozidla.
4. Testování samotného alternátoru: Pro ověření funkčnosti samotného alternátoru lze provést následující test: Sundejte vodiče z obou fastonových svorek (Bc/M+) a propojte je pomocným vodičem. Druhý pomocný vodič připojte ke svorce M+, jeho druhý konec zatím nechte nepřipojený. Připojte k akumulátoru multimetr nastavený na měření napětí. Nastartujte motor. Volný konec druhého pomocného vodiče na vteřinu připojte ke šroubu B+ alternátoru.

Historie a konstrukční detaily pro nadšence

Stator alternátoru generuje jeden fázi střídavého proudu; usměrňovací blok tvoří hlavní můstkový usměrňovač ze šesti diod. Do svorky D+ (dříve R) je připojena kontrolka dobíjení a vstup referenčního napětí do regulátoru. Regulátor může být integrovaný nebo oddělený; u Favoritů a Felicií s integrovaným regulátorem tvoří celek, u některých prototypů bývá regulátor na zadním víku. Budicí vinutí má odpor okolo 3 Ω a jeho správná funkce je klíčem k nabuzení a stabilnímu dobíjení.

Vždy je třeba mít na paměti správné napětí na výstupu, které bývá kolem 14 V při provozu. Při opravách a repase je nutné oddělit a ošetřit jednotlivé součásti, očistit kontakty, vyvážit rotor a zajistit pevné utažení všech matiček.

Praktické poznámky k zapojení a údržbě

• Na voze je nutné očistit očko vodiče na svorku B+ a svorku B+ samotnou, kvůli kontaktům a přechodovým odporem.
• Přední ložisko kryje plechový kryt; po demontáži je nutné ložisko vyměnit a ložiska na řemenici řádně utáhnout, aby nedocházelo k nadměrnému namáhání.
• Ochranný kryt diodového bloku a otvory mezi statorem a víkem vyžadují opatrné páčení při rozebírání; po repasi je důležité znovu nainstalovat a vycentrovat.
• U jistoty správného napájení a vyčištění kontaktů je vhodné použít silnější kabely pro baterii a upravit kabeláž podle typu alternátoru a regulátoru.

V souvislosti s výše uvedeným je možné doplnit informace o zapojení v tabulkové formě a dopřát čtenáři rychlý přehled klíčových bodů.

Pro zajištění správné funkčnosti a dlouhodobé spolehlivosti je vhodné sledovat hlavní body: správné nabuzení, správné upevnění a napínání klínového řemene, čisté kontakty a adekvátní regulaci napětí.

V dalších praktických poznámkách lze uvést, že při instalaci do staršího vozu, jako je GAZ 69A, se často doporučuje zvážit externí regulátor a správné ukostření pro stabilní provoz, zejména při vyšších odběrech a doplněném audio systému.

Výhledově je možné zvážit i modernizaci s vyšším výkonem, ale vždy s ohledem na mechanickou kompatibilitu, chlazení a elektrické rozvody vozu.
