Zapojení diagnostické zásuvky moto BMW a související schémata: průvodce pro zapojení, kódování a diagnostiku

V širokém spektru dotazů kolem zapojení elektriky motocyklů a BMW vozidel se vynořuje několik klíčových témat, která jsou často řešena ad hoc. Cílem tohoto článku je shrnout, jaké nástroje a způsoby se používají pro diagnostiku, kódování a programování jednotek v BMW, a zároveň popsat obecné principy zapojení zásuvek a kabeláže na motocyklech a starších i novějších vozech.

Diagnostická zásuvka a její význam

Diagnostická zásuvka v automobilech a motocyklových instalacích představuje bránu pro vstup do nitra počítačových systémů implementovaných ve vozidle. Po připojení na diagnostickou zásuvku je oblast získaných informací o vozidle a jednotlivých komponentách mnohem širší. Diagnostická zásuvka umožňuje připojení diagnostických přístrojů a následnou komunikaci s jednotlivými řídicími jednotkami. Diagnostická zásuvka byla zpravidla přítomna ve vozech od devadesátých let 20. století a v některých případech využívá kombinaci starších a novějších protokolů.

Typy a protokoly v různých obdobích

Staré BMW modely jako E36, E39 a první E46 před r.v. 2000 měly kulatou 20-pin zásuvku v motorovém prostoru. Později se objevila kombinace kulaté zásuvky a klasického OBD uvnitř kabiny; v některých případech bylo možné kódovat jen přes specifické sady a protokoly. Pro novější modely od řady F a dále se začaly používat modernější rozhraní a DoIP (Diagnostics over IP) prostřednictvím enet kabelů a central gateway modulu (ZGW).

Obecné možnosti a praktické nástroje

Diagnostický balík BMW Standard Tools zahrnuje nástroje jako INPA, NCS Expert, WinKFP, Tool32 a ISTA/D, které spolu s EDIABAS zajišťují komunikaci mezi počítačem a vozidlem. EDIABAS slouží jako prostředník, který umožňuje přenos dat přes K-Line, CAN a v modernějších autech DoIP. Pro propojení vozu s počítačem se používají kabely K+DCAN (především pro starší a střední modely) a ENET kabel pro DoIP a gateway komunikaci.

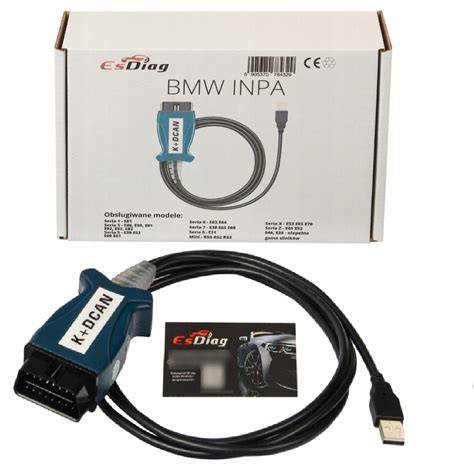

1. Kabel K+DCAN s USB umožňuje diagnostiku, kódování a případné flashování ECU, obvykle stojí kolem několika stovek korun.
2. ENET kabel nahrazující tradiční EDIABAS pro novější řady se používá pro DoIP a často se používá se softwarem ISTA/P, ISTA/D.
3. BMW iCOM NEXT je univerzální diagnostická a programovací jednotka podporující K-line, CAN, MOST a DoIP, nejčastěji se používá s ISTA/D a E-Sys pro moderní vozy.

FTDI čip v kabelu je důležitý pro stabilní komunikaci; levné kopie mohou padat a způsobovat problémy s kompatibilitou. Přepínač na těle kabelu slouží k propojení pinů 7 a 8 v OBD konektoru, což usnadňuje kódování některých jednotek u BMW řady E.

Zapojení a schémata: cesta od motoru až po GPS

Pro zapojení konkrétních komponent jako jsou cívky, zapalování, tachometry a navigace je třeba sledovat obecné principy: každý vodič má specifickou funkci a barevné označení, a je nutné jej spojit dle schématu, které odpovídá modelu a roku výroby. V případě karburátorů, sub-systémů hadic a vývodů kolem nich, je potřeba řídit se nejprve primárními součástmi výkonového a podtlakového systému a až poté rozvádět elektrické vedení.

V relacích pro motocykly se často řeší schémata zapojení senzoru polohy klikové hřídele (TPS) a tachometru, zapojení světel (kufr, blinkry) a navigace. U modernějších motorek a čtyřtaktních jednotek bývá zapojení řešeno přes kulatou zásuvku, OBD nebo ENET/DoIP v rámci diagnostiky vozu. U některých modelů je dokonce možné provést naprogramování a kódování přímo přes mærněné diagnostické rozhraní.

Konkrétní části a jejich zapojení

Pokud se dotazuje na zapojení gipro v motocyklu Suzuki GSX, Hondě CBR nebo BMW, cílem je identifikovat kontakty a spojení jednotlivých vodičů v konektorech. Důležité je mít bezpečný testovací postup a nahradit chybný kontakt definovanou hodnotou. V případě motorů M40/M43/M44 a dalších verzí je důležité rozlišovat, že zapojení motorové zásuvky se může lišit podle modelu a roku výroby; v některých případech je nutné provést úpravu a ověřit, zda fungují všechny válce a že není propojení dvou stejných vodičů ve špatném pořadí.

Pro zapojení vyhřívaných rukojetí, navigace a dalších periferií je vhodné využít diagnostickou zásuvku a potvrdit proudové zatížení přes živé hodnoty a test plánu z ISTA/D nebo obdobného systému pro motocykly, pokud je to relevantní.

Praktické tipy pro zapojení a diagnostiku

• Vždy používejte správný kabel s FTDI čipem a nekupujte levné kopie, které mohou způsobit problémy s kompatibilitou.
• Pro starší BMW použijte K+DCAN kabel a EDIABAS jako prostředník k INPA/NCS Expert; pro novější modely zvažte ENET a DoIP s ISTA/D.
• Při kódování a flashování jednotek si uvědomte riziko bricknutí; používejte vhodný software a nepřehánějte změny bez důkladného porozumění.
• U motocyk­lů se vyplatí sledovat schémata zapojení pro konkrétní model (rok výroby, typ motoru), zejména pro tachometry, alarmy, světla kufru a navigaci.

Infografika: Základní navigace mezi systémy BMW

V praxi často postačuje kombinace K+DCAN kabelu + INPA/NCS Expert pro starší modely a kombinace ENET/DoIP + ISTA/D pro novější modely spolu s iComNext pro komplexní diagnostiku a kódování.

Video návod: Jak vybrat správný kabel pro vaše BMW a jak zapojit do počítače

Tabulka: Přehled základních nástrojů a protokolů

Etické a bezpečnostní poznámky

Praktické návody a schémata by měly být používány zodpovědně a s respektem k zákonům a technickým podmínkám. Před zásahy do ECU a kódování by se mělo provádět důkladné ověření kompatibility a záloha stavu jednotek.
