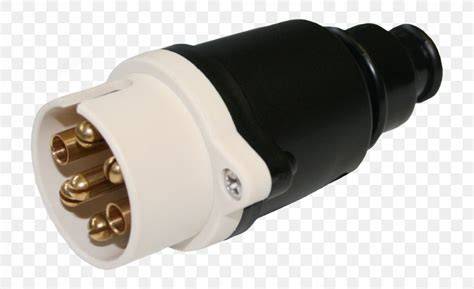

Norma ISO 1724 byla vyvinuta koncem 70. let s cílem vytvořit standard pro elektrické spojení mezi tažným vozidlem a přívěsem. První verze normy pochází z roku 1980. Poslední revize z roku 2003. Dodatek "typ N" znamená "normální". Existuje také "typ S", který je definován v normě ISO 3732. Písmeno "S" znamená "supplemental" (doplňkový), protože konektory typu S přenášejí další funkce - například stálý plus pro karavan. Pro lepší rozpoznatelnost je typ N v černém provedení, zatímco typu S je bílý. Díky odlišnému uspořádání kontaktů nemohou uživatelé omylem zapojit normální zástrčku do doplňkové zásuvky a naopak.
Zástrčky dle ISO 1724 lze použít pouze pro přívěsy kat O1, protože 7 pólů může přenášet pouze nejzákladnější funkce osvětlení bez zpětného světlometu. Pokud je zpětné světlo povinné, musí být použit buď druhou doplňkovou zástrčku (ISO 3732), nebo 13‑kolíkový konektor (ISO 11446).
- 8 - růžová - zpětný světlomet - obě strany
- 9 - oranžová - stálé napájení, plus
- 10 - šedá - napájení, plus přes spínací skříňku
- 11 - bílá/černá - kostra, mínus pro kontakt č. 10
- 12 - rezervováno pro budoucí využití
- 13 - bílá/červená - kostra, mínus pro kontakt č. 1

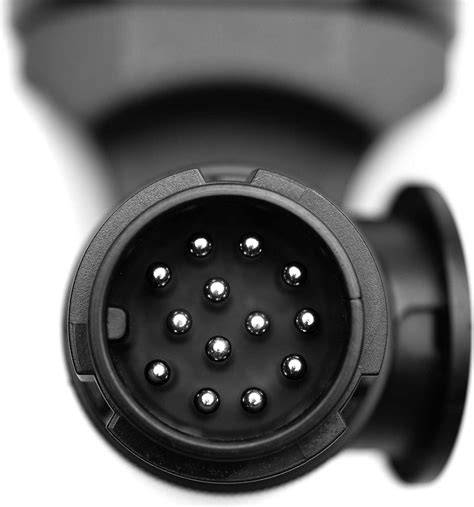

Se zvyšujícími se nároky na propojení přívěsu s automobilem bylo nutné modernizovat dříve převažující 7 pólové konektory. Na konci 80. let vyvinula firma Erich Jaeger spolu s dalšími významnými hráči automobilového průmyslu systém 13 pólových 12V konektorů. Pro propojení se starším 7 pólovým systémem jsou k dispozici redukce jak ze 7 pólové zásuvky na 13 pólovou zástrčku, tak z 13 pólové zásuvky na 7 pólovou zástrčku. Redukce však vždy převádí pouze prvních 7 pólů kvůli omezení počtu pólů v 7 pólové zásuvce/zástrčce - ostatní póly by nebylo nač zapojit.
Standard ISO 12098 byl vyvinutý jako náhrada standardů ISO 1185 a 3731. 15 pólový konektor může přenášet prostřednictvím jedné zásuvky/zástrčky stejnou funkcionalitu mezi tažným vozidlem a přívěsem jako předchozí dvouzásuvkový/dvouzástrčkový systém.
Na těchto stránkách fungují cookies, které naše společnosti využívají. Jednotlivé typy cookies a jejich dobu zpracování naleznete popsané níže v tabulce. Zvolte prosím Vámi preferovanou variantu. Pokud byste nás potřebovali ohledně výkonu vašich práv v souvislosti se zpracováním cookies kontaktovat, obraťte se prosím na společnost, jejíž stránky procházíte, nebo na našeho Pověřence pro ochranu osobních údajů. Pokud si myslíte, že s osobními údaji nenakládáme, jak bychom měli, máte možnost podat stížnost u Úřadu pro ochranu osobních údajů.
V praxi tedy platí, že pro standardní tažné systémy je často využíván 7‑pólový systém s doplňkovým 13‑pólovým systémem pro složitější zapojení včetně stálého napájení a dalších funkcí. Při volbě vhodného konektoru je důležité zohlednit legální požadavky a požadované funkce zpětného světla a napájení pro karavan či obytný vůz.
