Diagnostická zásuvka v automobilu je branou do vnitřních systémů vozu a umožňuje připojení diagnostických zařízení pro čtení chyb, programování a servisní funkce. Pro Citroën Xsara Picasso starší generace se mohou vyskytnout specifické potíže se spojením, zejména pokud jde o emise a sekci motoru.
Co je diagnostická zásuvka a proč je důležitá
Diagnostická zásuvka umožňuje připojení diagnostických přístrojů a následnou komunikaci s jednotlivými řídicími jednotkami umístěnými v autě. Po připojení na zásuvku je oblast získaných informací o vozidle a jednotlivých komponentách mnohem širší. Diagnostická zásuvka je zpravidla přítomna ve vozech od devadesátých let 20. století. Z počátku nebyla forma, tvar zásuvky ani datové protokoly nijak standardizovány, takže každý výrobce vozu si zvolil vlastní typ zásuvky a protokol.
Specifika Xsara Picasso a časté problémy s OBD
Xsara Picasso, zejména starší rv., může mít problémy s načítáním OBD zásuvky během emisní kontroly. Příspěvek uživatelů ukazuje, že emise nemusí projít a technik vyžaduje funkční zásuvku OSB, čímž se problém dostává na povrch. Někteří uživatelé uvádějí, že konektor vypadal na první pohled standardně, avšak komunikace s motorovou řídicí jednotkou selhala.
Někdy bývá problém v samotném propojení drátů v zásuvce. Využití různých diagnostických modulů a programů může odhalit, že problém nespočívá v motoru, ale v elektroinstalaci zásuvky či v nesprávném zapojení pinů. Zkušenosti z diskuzí ukazují, že vadná nebo nekorektně zapojená iso či jiná konektivita může zamrznout komunikaci i při jinak funkčních sekcích (ABS, výbava, airbagy).

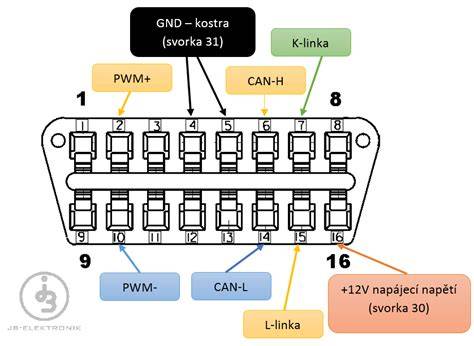

Pinové rozložení a nejčastější varianty
Diskutovaná témata zahrnují, že některé pinové konfigurace odpovídají lépe VW koncernu či jiným značkám, zatímco u Citroënu mohou mít označení L a K (piny 15 a 2), a rozložení se liší podle modelu a roku výroby. Při pokusu o navázání komunikace bývá často uvedeno, že rozmístění pinů a zapojení plus/ground musí být přesné, jinak nástroj nekomunikuje ani po několika pokusech.
Praktické kroky k diagnostice a řešení
- Zkontrolujte fyzické napojení zásuvky: zda kontakty nejsou oxidované, zda je konektor pevně zasunutý a bezvoidních poškození.
- Ověřte správné rozložení pinů podle modelu Xsara Picasso a dostupné dokumentace nebo zkušeností komunity, protože rozdíly mezi roky výroby mohou být rozhodující.
- Vyzkoušejte alternativní diagnostický nástroj nebo software a ověřte, zda problém přetrvává napříč různými zariadeními (Diagbox, jiné OBD nástroje).
- Pokud je možné, proveďte „čistění kontaktů“ čističem kontaktů, protože špatný kontakt může vést k nespolehlivému spojení. Viz poznámky některých uživatelů, kteří doporučovali Kontox či Kontaktol.
- Ověřte, zda problém skutečně souvisí s motorovou sekcí a ne s jinými subsystémy (ABS, airbagy, asistent řízení, atd.).
V některých výstupech se uvádí, že pokud diagnostika nepřichází do motoru, vyplatí se zkontrolovat i jednotlivé izolace kabelů a případně vyzkoušet zapojení dle více variant písmen (L, K, 15, 2, atd.).
Rady a doporučení pro servis a případné náhrady dílů
Diagnostická zásuvka v automobilu je bránou do počítačových systémů vozu; pro servisního technika je tedy nepostradatelná. Diagnostika se používá pro čtení a vymazání chyb, programování nových komponent a diagnostiku řídících jednotek, ale vyžaduje kvalitní kontakt a správné napojení pro spolehlivost měření. Diagnostika je důležitá nejen pro opravy a údržbu, ale také pro programování nových komponent. Zdravím, mám Xsaru Picasso 1,8 16V a rozsvítila se mi kontrolka servisu. dal jsem to na diagnostiku a nic, auto nekomunikuje. Poradte prosím, jestli už jste se někdo setkali s tím, že diagnostická zásuvka nefunguje, ani v Citroën servisu se nedokázali připojit. Prostě nefunguje.
Uživatelé doporučují ověřit, zda je možné zásuvku „prostřikat“ čističem kontaktů, pokud se jedná o oxidaci kontaktů. Nicméně toto řešení je do značné míry dočasné a spíše zvyšuje šanci navázat spojení pro diagnostiku, než aby trvale vyřešilo problém.
Možná souvislost s emisemi a provozními částmi
Když emise a průkaznost spojení selhává, bývá často řečeno, že problém není jen v motoru, ale i v elektronice vozu. Správné fungování OBD zásuvky je klíčové pro testy emisí a pro diagnostiku položek jako ABS, airbagy, trip a další. Proto je důležité, aby zásuvka byla funkční a plně kontaktovala diagnostické nástroje.
V závěru se ukazuje, že údržba a kontrola OBD zásuvky, spolu s ověřením správného pinového rozložení a případnou výměnou vadného konektoru, bývá často klíčem k obnovení bezproblémové diagnostiky na Xsara Picasso.
