Ford Focus, vyráběný v letech 1999-2018, je oblíbený kompaktní automobil díky své spolehlivosti a všestrannosti. Tento model byl dostupný v různých karosářských verzích i s širokou škálou motorových variant, od úsporných benzínů po výkonné diesely. Naše obrázkové schéma pojistkové skříňky slouží k správné údržbě a opravám elektrických systémů vozu a pomáhá identifikovat pojistky chránící jednotlivé obvody, včetně zásuvky zapalovače cigaret (napájení). Pojistková skříňka bývá obvykle umístěná v interiéru pod palubní deskou, nebo v motorovém prostoru, a čísla pojistek s jejich ampéráží jsou na diagramech jasně vyznačena.

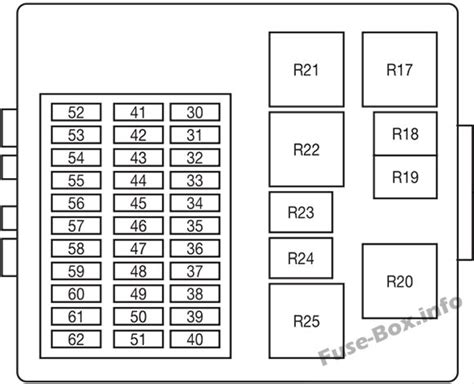

Hlavní umístění pojistek a jejich identifikace
Na některých verzích Ford Focus 4. generace (2018-2024) jsou pojistky a relé uspořádány v bloku pod palubní deskou i v motorovém prostoru. U starších modelů bývá skříňka v motorovém prostoru vedle baterie a druhá uvnitř vozu pod palubní deskou na straně řidiče. V diagramu se nacházejí čísla pojistek, jejich ampéráž a chráněné komponenty; je důležité vždy používat náhradní pojistky se stejnou ampérážou, aby nedošlo k poškození elektrických systémů.
Napájení zapalovače cigaret a související pojistky
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Focus jsou uvedeny jako pojistky č. 39 (pokud jsou přítomny) a č. 46 (2000-2001) nebo č. 0 v některých výprosech, podle konkrétního roku a výbavy. U některých verzí může být tato funkce řešena jinou pojistkou či nikoliv. Při práci s elektrickými zásuvkami dodržujte vždy schéma a ampéráž uvedenou na krytu pojistkové skříňky.
Schéma pojistek Ford Focus 4. generace a jeho výklad
Uvnitř vozu je blok pojistek a relé umístěn pod schránkou v palubní desce. Na následujícím výčtu najdete některé typické položky, které se mohou objevit na schématu Ford Focus 4. generace:
- Řídicí modul airbagu (15A)
- Senzor teploty a vlhkosti (A)
- Řídicí modul systému parkovacího asistenta (30A, 10A)
- Spínač zapalování (A)
- Centrální zámek (A)
- Podpora světlometů a modul ovládání světlometů (A)
- Indikátor deaktivace airbagu spolujezdce (A)
- Přední parkovací asistent kamera a zadní kamera (A)
- Modul projekčního displeje a další systémy infotainmentu (A)
Čísla pojistek a jejich funkce se mohou lišit v závislosti na konkrétní konfiguraci vozu. Pojistky bývají číslovány a jejich funkce jasně uvedeny v manuálu nebo na krytu pojistkové skříňky. Když se objeví problém s elektrickým zařízením, často bývá viníkem spálená pojistka.
Postup při identifikaci a výměně pojistek
- Vypněte motor a odpojte baterii pro bezpečnost.
- Otevřete pojistkovou skříňku a najděte pojistku odpovídající schématu.
- Pomocí kleští na pojistky uvolněte vadnou pojistku.
- Vložte novou pojistku stejné ampéráže na stejné místo.
- Zkontrolujte funkčnost elektrického zařízení a případně zkontrolujte i další pojistky podle schématu.
Pokud problém přetrvává, může jít o jiný problém elektrického systému a je vhodné obrátit se na odborníka. Nedodržení správné ampéráže může vést k přehřátí a poškození elektrických obvodů.
Časté poznámky z praxe a tipy na diagnostiku
Diagnostika často začíná zkontrolováním funkčnosti konkrétního zařízení (světla, rádio, klimatizace). Pojistky bývají spálené, pokud došlo k zkratu nebo nadměrnému odběru proudu. Při hledání vadné pojistky je užitečné mít schéma po ruce a připravit si nářadí pro vytažení pojistky. Po výměně sledujte, zda se stejné problémy neobjevují i u jiného zařízení.
Rysy jednotlivých generací Focus a jejich schémata
Ford Focus II (2004-2011) má pojistkové skříňky obvykle pod kapotou i uvnitř vozu, a schéma pomáhá určit, která pojistka chrání konkrétní obvod. Ford Focus III (2011-2018) a čtvrtá generace (2018-2024) pokračují ve stejné logice s aktualizovanými bloky a rozložením, odpovídající modernizacím vozidla. Tabulkově je možné uvést, že hlavní pojistky pro startér, světlomety, klimatizaci a ovládání dveří bývají rozmístěny na různých místech podle modelu a roku výroby.
V praxi je užitečné si poznamenat, že pro přístup k pojistkové skříňce bývají potřeba západky a kryt, které je nutné odtáhnout směrem k sobě. Výměna spálené pojistky je rychlý zásah, po kterém následuje testování funkčnosti daného obvodu a případná kontrola dalších spojů a pojistek.
Ford Focus MK3 cabin fuses location (fusebox, BCM module)
Praktické shrnutí k Ford Focus
Když se mění pojistky Ford Focus, vyplatí se postupovat opatrně a mít správné schéma po ruce. Hlavní i pomocné pojistky bývají rozmístěny jak v motorovém prostoru, tak v interiéru. Klíčové je dodržet správnou ampéráž a zkontrolovat, zda po výměně pojistky vše funguje správně.
Často kladené otázky (FAQ)
- Jak poznám vadnou pojistku? - Elektrické zařízení, které ji chrání, přestane fungovat.
- Jaké nářadí potřebuji k výměně pojistky? - Kleště na vytažení pojistky nebo speciální nářadí součástí skříňky.
- Je práce s pojistkami složitá? - Ne, pokud máte správné schéma a postupujete opatrně.
- Co dělat, pokud výměna pojistky problém nevyřeší? - Obrátit se na odborníka.
- Jak často kontrolovat pojistky? - Při jakémkoli výpadku elektrických zařízení, nebo pravidelně podle údržby.
- Mohu použít pojistku s vyšší ampéráží? - Ne, může dojít k přehřátí a poškození systému.
