V článku se soustředíme na 26pinový konektor k ABS, jeho funkci v systému ABS/ESP a na praktické zkušenosti z diagnostiky a oprav vozidel Renault Laguna a dalších modelů. Budeme vycházet z uvedeného čerstvého zkušenostního textu, který popisuje diagnostiku, výměny senzorů a potíže s kabeláží, kontakty a elektronikou řídicí jednotky.

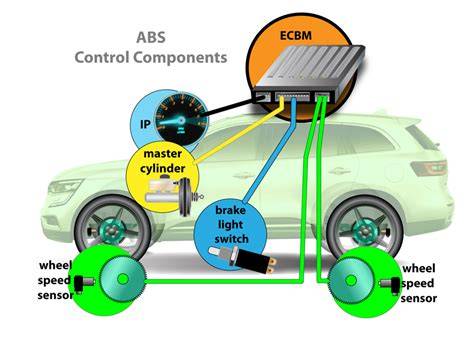

Klíčové součásti a jejich role v systému ABS
ABS čidla bývají Hallovy sondy, které generují signál o otáčkách kola pro řízení brzdového účinku. Případné problémy mohou být způsobeny špatným kontaktem, poškozeným kabelem, oxidací kontaktů nebo vadnou elektronikou ESP/ABS.
Rozpojování konektorů a jejich opětovné zapojení často ukáže, zda jde o dočasný kontakt nebo trvalejší závadu v kabeláži mezi RJ (řídicí elektronika) a senzorem ABS/ESP.
Diagnostické poznatky z praxe
- Permanentní závada pravého zadního senzoru ABS byla diagnostikována v jedné z Renault Laguna. Senzor samotný bývá v této situaci OK, jak ukázal měřicí postup multimetrem na diodovém měřáku.
- Podle zkušeností uživatelů se po částečném oholení kontaktů na samici zlepšil kontakt; ale samotná chyba po zasunutí karty do čítačky často nadále svítí, což napovídá na poškozený kabel mezi RJ a konektorem.
- V některých případech diagnostika ukáže chybu v elektrické části ESP, nikoli přímo v senzorovém prvku. Pak bývá potřeba vyjmout a opravit řídicí jednotku.
- Pokud po vyčištění kontaktů a kontrole kabeláže zůstává problém, může být nutné vyjmout a opravit či vyměnit kabelový roh vedení po celé trase (RJ - konektor).
Praktické postupy, které bývají účinné
- Provádět vizuální kontrolu kabeláže od RJ po konektor a zkontrolovat zda nejsou mechanicky poškozené kabely nebo ochranné plechy.
- Odpojit baterii před prací na elektrice a po spojení zkontrolovat, zda ABS/ESP zůstává stabilní; někdy chybová světla zhasnou po opětovném navázání kontaktů.
- Ohnout či „prohnout“ kontakty samiček lehce, aby byl dobrý kontakt, avšak nedělat to násilně; často stačí jemné přitlačení kontaktů.
- Pokud dojde ke změně stavu chybových LED po remediaci kontaktů, zvažovat výměnu kabeláže nebo diagnostiku ESP/ABS jednotky.
- V případě podezření na poškození kabelu mezi RJ a konektorem, rozpojení a vizuální zkouška kabeláže bývá klíčová.
Časté problémy a jejich řešení
- Senzor je OK, závada v kabeláži: řešení zahrnuje kontrolu a případnou opravu kabeláže mezi RJ a konektorem, vyčištění kontaktů a zajištění dobrou izolaci.
- Po výměně čidla nebo opravě kontaktů se po chvíli opět objeví závada ABS/ESP: pak může být závada v řídicí jednotce nebo v kabeláži mezi jednotlivými čidly a řídicí jednotkou.
- Potíže s odpojováním brzdových trubek: v některých případech avizují nutnost odpojit komponenty, ale pro vyřešení ABS/ESP často stačí lokální kontrola kontaktů a kabeláže.
Poznámky k instalaci a výměně
Před práci na ABS/ESP je vhodné připravit si reference z diagnostiky a mít připravené náhradní díly (čidla, kabely, konektory) a nástroje pro jemnou manipulaci s kontakty. U některých verzí Renault Laguna je nutné zvažovat i demontáž nárazníku nebo krytu motoru pro lepší přístup k RJ a konektorům, ale často stačí odpojit některé díly a pracovat ze strany vozu.
Praktické doplňky a vizuální podpora
Pro lepší orientaci v tématu lze využít následující obrázky a videa, která doplní text a ukáží správnou polohu konektorů, typické uspořádání kabeláže a postupy pro ošetření kontaktů.
Debugging a Firmware Download with the Active-Pro Ultra
Možný formát tabulky s údaji
| Model | Chybová závada | Postup/poznámka | Potřebné díly |
|---|---|---|---|
| Laguna II Grandtour 2002 | Permanentní závada pravého zadního senzoru | Provést měření, zkontrolovat kabeláž RJ → konektor; očištění kontaktů | Kabeláž, konektory, případně nový senzor |
| Laguna I Grandtour 1996 | Různé problémy ABS/ESP, časté svícení | Diagnostika na diag, vyčištění kontaktů, doplnění kontaktů | Čidla kol, kabely, nářadí pro kontakty |
Postup řešení v krátkém shrnutí
- Zkontrolovat konektory a kontakty na samici i samecích; očistit kontakty a jemně oholit kontaktové plochy pro lepší kontakt.
- Provést měření pomocí multimetru - Hallova sonda bývá běžně OK; zjištění, zda problém není v kabeláži.
- Pokud problém přetrvává, sledovat i možné závady ESP/ABS jednotky a kabeláže; v některých případech je nutná výměna řídicí jednotky.
- Po konečném upevnění kontaktů a návratu do provozu je vhodné provést test na trávě a krátkou jízdou pro ověření správné funkce ABS/ESP.
