Alternátor: grafické znázornění schématu a podrobný přehled funkcí

Alternátor je klíčové elektrické zařízení, které vyrábí střídavý proud během chodu motoru a následně jej usměrňuje na napětí vhodné pro nabíjení akumulátoru a napájení elektronických systémů vozidel a strojů. Základní princip spočívá v elektromagnetické indukci, kdy se otáčivé magnetické pole rotoru setkává s vodiči statoru a v nich se indukuje proud. Důležitá je regulace napětí, aby nabíjecí proud odpovídal potřebám soustav a nedošlo k poškození dílů ani k přebíjení baterie.

Obecné složení alternátoru

Hlavní částí alternátoru je stator s třídvakeovým (třífázovým) vinutím a pohyblivý rotor (kotva). Oba díly jsou ukryty v litinově-hliníkové konstrukci s předním a zadním víkem. Na přední víko navazuje řemenice, která náhon rotoru a často i ventilátoru zajišťuje pohon. Obr. 4 zobrazuje hlavní součásti alternátoru; obr. 6 pak demonstruje elektrický obvod cizího buzení a princip činnosti. Rotorem se pohání magnetické pole, které spolu s otáčením rotoru vytváří točivé magnetické pole statoru, a to se prochází vodiči statoru, čímž vzniká střídavý proud.

Činnost alternátoru, regulace napětí

Rotorem prochází budicí proud, což magneticky aktivuje póly a vytváří synchronní otáčky mezi rotorem a točivým polem statoru. Synchronní otáčky jsou dané rotací motoru; zátěžový úhel označuje, jak daleko rotor předbíhá točivé pole statoru. Elektronický regulátor napětí spolu s ECU řídí proud v budícím vinutí a tedy i sílu magnetického pole, což umožňuje udržet stabilní výstupní napětí i při změnách otáček motoru. Moderní alternátory dosahují výkonů 500-2100 W při napětí 14 V (pro standardní 14V systémy), což odpovídá proudům 35-150 A.

Vnějším signálem problému bývá svítící kontrolka nabíjení. Příliš nízké napětí může znamenat nedobíjení, zatímco nadměrné napětí hrozí přebíjením a poškozením žárovek či elektroinstalace. Regulační systém v moderních vozech často obsahuje teplotní kompenzaci nabíjecího napětí v závislosti na teplotě akumulátoru, aby se zlepšovalo nabíjení při různých fázích jízdy a zimních podmínkách. Obr. 13 ukazuje vliv teploty na nabíjecí napětí a jeho regulaci.

Typy alternátorů

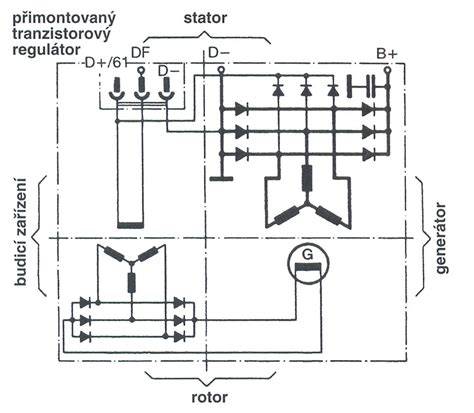

Existují jak alternátory s cizím buzením (buzením z externího zdroje, např. akumulátoru), tak alternátory s vlastním buzením (s budícím vinutím na rotoru). Dále rozlišujeme varianty s kartáčovým systémem a bezkartáčové (moderní) provedení. Obr. 12 ilustruje synchronní bezkartáčový alternátor s vlastním buzením a jeho vnitřní zapojení; obr. 12 rovněž ukazuje, že řízení napětí probíhá prostřednictvím diod a regulátoru. V některých malých motorech se používají permanentní magnety k vytváření magnetického pole, což zjednodušuje konstrukci a snižuje ztráty; takové systémy mají setrvačník a konstantní magnetický tok.

Jednoduché alternativy pro malé motory často obsahují jen omezovače maximálního napětí a tlumivky. Obr. Obr. 6 demonstruje elektrický obvod cizího buzení, zatímco obr. 7 a 8 ukazují schémata zapojení nabíjení a výroby el. proudu. U starších provedení mohou být buzení zajištěna pomocí svorky DF a D+; moderní regulátory bývají součástí regulátoru napětí, který bývá integrován s ECU.

Základní zásady správného zacházení s alternátorem

Pravidelná kontrola napnutí řemene je klíčová: při působení síly kolem 25 N by měl mít řemen 5,5 mm průhyb (přesné hodnoty uvedeny v manuálech pro konkrétní typ). Při montáži a servisu je důležité zajistit, aby řemenice byly v jedné rovině a osa řemene byla kolmá na plochu ložisek. Při práci s alternátorem během svařování karoserie je nutné jej odpojit a chránit proti poškození vody. Při diagnostice je vhodné použít osciloskop, multimetr a teplotní měření pro posouzení regulace napětí a stavu diodových můstků. Obr. 17 ukazuje způsob kontroly napnutí řemene a obr. 23- Obr. 30 ilustrují diagnostické postupy pro diody a jejich můstky.

Varovné signály zahrnují pískání, hučení, nebo zánik dobíjení. Závady mohou být způsobeny vadným řemenem, opotřebením ložisek, vadnými diodami či zkratováním diodových můstků. Včasná výměna součástí a správné napnutí řemene minimalizují riziko vážného poškození rotoru a statoru. Obr. 12 a Obr. 13 ukazují, jak správně reagovat na změny nabíjení a teplotní vlivy na systém nabíjení.

Praktické poznámky a bezpečnostní doporučení

Před jakoukoli údržbou alternátoru se ujistěte, že motor je vypnutý, klíč je vytažený a akumulátor odpojen. Při opravách karoserie s elektrickým obloukem alternátor odpojte a zjistěte správné zapojení a ukostření. Při odpojování akumulátoru za chodu motoru hrozí poškození diod a jiných částí; některé situace mohou vést k zničení diod, pokud dojde k náhlému odpojení napájecího obvodu. Obr. 29- Obr. 30 demonstrují test diod a jejich montážní zákonitosti.

Životnost alternátoru při správném zacházení bývá řádově 4,5-5 tisíc mh (100-120 tis. km). Při nadměrném či nedostatečném napětí řemene hrozí poškození a zkrácení životnosti. Pravidelná kontrola napětí řemene a jeho napínání by měla být součástí servisních postupů podle manuálu vozidla. Obr. 16 a Obr. 17 ukazují příklady správného napínání a montáže.

V moderních vozidlech je hlavní částí alternátoru stator s třístupňovým vinutím a rotor s kartáči. Při správném zacházení a údržbě dokáže alternátor pokrýt nároky na napájení všech elektronických systémů vozidla a zajistit nabíjení akumulátoru i při nízkých otáčkách motoru.
