Jste majitelem Audi A6 C6 a řešíte problémy s elektroinstalací předních dveří, jako jsou nefunkční stahování oken, zamykání, osvětlení dveří či sklápění zrcátek? Příčina bývá často v poškozeném kabelovém svazku vedoucím pod gumovou manžetou (husí krk) mezi karoserií a dveřmi. Na základě popsaných zkušeností uživatelů se jedná o typické téma v rámci údržby a oprav předních dveří.
Co nejčastěji způsobuje potíže

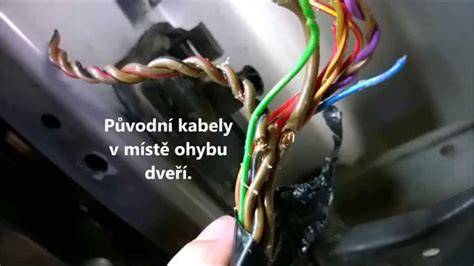

Mezi nejčastější problémy patří nefunkční stahování oken, problémy se zamykáním, nefunkční signalizace otevřených dveří na palubní desce, nefunkční automatické sklopování zrcátek, nebo problémy s osvětlením dveří a přihlašováním klíče. Příčina bývá nejčastěji přelámaný kabel ve svazku v ohybu pod husím krkem, který vede do dveří. V důsledku pohybu se kabely třou a postupně dochází k jejich přerušení, což zapříčiňuje výše uvedené závady.
Problémy se mohou objevit postupně a v různých kombinacích: někdy nejprve fungují jen některé funkce dveří, jindy se objeví problémy na zadních dveří stejně jako na předních. Často se doporučuje zkontrolovat kabelový svazek a případně ho opravit či vyměnit, a to včetně nahlížení do míst, kde je svazek napojen na ovládací jednotky dveří a palubní elektroniku.
Jak diagnostikovat a kam jít pro opravu
Diagnostika často začíná pozorováním chování světelných diod ve dveřích: pokud červené světýlko vynechává či nesvítí po celou dráhu otevírání, je pravděpodobné, že problém je v kabelovém svazku. Přístup k poškozenému svazku bývá komplikovaný: demontáž gumové manžety a dveřního panelu bývá nutná. U starších vozů může dojít k rozlomení plastových držáků spon. Zlomené držáky lze často znovu přilepit tavným lepidlem a je vhodné mít k dispozici náhradní sponky.
Nejčastější postup pro přístup ke svazku:
- Odpojte konektory svazku a odmontujte případné omezovací prvky dveří.
- Sundejte gumovou manžetu (husí krk) pro lepší přístup k vedoucím kabelům.
- Protáhněte svazek ven otvorem pro kulatou průchodku pro jednodušší opravu.
- Zkontrolujte kabely v ohybu a opravte přerušené vodiče, případně doplňte novou délku kabeláže.
V některých případech se vyplatí nahradit celý kabelový svazek: je to dražší varianta, ale může zajistit dlouhodobější řešení a snížit riziko opětovného problému. Před výměnou je však vhodné vyhledat a připravit díly, zejména pokud jde o SAC (svazek předních dveří) a související komponenty.
Praktické tipy pro opravu a lépe fungující svazek
Diagnostiku a opravu zjednoduší orientace v tom, kde se svazek nachází a jak je uložen. Uživatelé často uvádějí, že po opravě kabeláže se znovu objeví plná funkčnost: sklápění zrcátek, ovládání oken, zamykání a osvětlení dveří začnou fungovat správně. Důležité je zkontrolovat i stavách konektorů, kteří bývají v důsledku vibrací a teplotního zatížení ochablo.
V procedurách oprav se někdy vyplatí uspokojit potřebu přístup k PINům konektorů pro případnou výměnu kontaktů. Zvláště pokud plánujete výměnu jednotlivých kabelů, je užitečné znát typy pinů a jejich rozložení, aby se zajistila kvalitní a trvalá oprava.
Postup opravy krok za krokem
- Odpojte baterii a odpojovače konektorů podle modelu dveří a zajištěte bezpečné řešení proti náhodnému aktivování systémů.
- Odšroubujte a odstavte viditelné šrouby z panelu dveří. Nezapomeňte na skrytý šroubek v loketní opěrce a použijte prodlužovací nástavec.
- Použijte nástroj na demontáž čalounění a opatrně uvolněte plastové spony po okrajích panelu.
- Odtáhněte panel směrem ven, dokud se spony neuvolní, poté ho zvedněte nahoru a odpojte elektrické konektory.
- Uvolněte lanko kliky dveří opatrným vypáčením; pozor na provozované mechanismy a kabely.
- Pokud je to nutné, demontujte manžetu a zkontrolujte svazek ve dveřích; identifikujte a opravte případné přerušení vodičů.
- Po opravě svazku panel vraťte na místo, znovu zapojte konektory a zkontrolujte funkčnost všech modulů (stahování oken, zamykání, zrcátka, světla).
Pro elektrické opravy a případnou výměnu kabelů si připravte náhradní díly a zvažte, zda je vhodná oprava kabeláže vs. výměna svazku. V některých případech lze svazek opravit napojením a prodloužením vodičů v exponovaných částech, aby se minimalizovalo další poškození.
Další související témata a praktické poznámky
Uživatelé často uvádějí, že problém se může objevit i po provedené opravě - je tedy vhodné zvažovat opětovné testy po určitých cyklech používání a monitorování chování elektrických systémů dveří. Při demontáži je důležité vyvarovat se nadměrnému tlaku na plastové držáky a spony, které mohou být křehké a snadno se rozlomí. V některých případech je vhodné vyhledat odbornou pomoc, zvláště pokud nejste zkušení v autoelektrice.
V souvislosti s údržbou je dobré mít na paměti, že kabelový svazek by měl být často kontrolován u větších servisních zásah, a to nejen při výměně dveří, ale i při instalaci dodatečných funkcí či úprav interiéru. Zkušenosti uživatelů ukazují, že oprava či výměna svazku může být spojena s nutností přizpůsobení řídicí jednotky BSG a následnou kalibrací jednotlivých funkcí (světla, zrcátka, okna).
Dodatečné poznámky k souvisejícím dílům a kompatibilitě
V některých případech se do konstrukce vozidla dodatečně integrují komfortní funkce jako elektrická okna a dálkové ovládání centrálního zamykání. Při těchto úpravách bývá nutné natáhnout kabeláž mezi dveřmi a řídicí jednotkou a zajistit kompatibilitu s CAN sběrnicí a modulovým systémem vozidla. V praxi to může znamenat výměnu BSG, aby se zaručila spolehlivá komunikace a správné chování systémů dveří.
Poznámka: Tento oddíl obsahuje vizuální doplněk pro lepší pochopení postupu demontáže a umístění svazku. Následující sekce obsahuje více praktických tipů a souvisejících témat.
Praktické shrnutí pro vaši opravu
Pokud v předních dveřích Audi A6 nejde okno, nejde zamknutí, nebo svítí červené světlo jen částečně, je pravděpodobným kandidátem problém ve svazku. Postupujte dle kroků diagnostiky a demontáže a zvažte opravu vs. výměnu kabelového svazku. Vysoké procento oprav bývá úspěšné po výměně poškozených kabelů a dosažení správné izolace. Při opravách elektrických systémů dveří buďte opatrní a respektujte bezpečnostní postupy a správné stupně demontáže.
