Oběhová čerpadla zajišťují cirkulaci otopné vody (až i teplé užitkové vody) v uzavřeném systému, čímž zajišťují rovnoměrné rozložení tepla, vysoký komfort a energetickou účinnost. Moderní čerpadla nabízejí plynulou regulaci výkonu a několik říicích režimů, které odpovídají proměnlivým požadavkům na teplo v budově.
Co je to oběhové čerpadlo a jak funguje

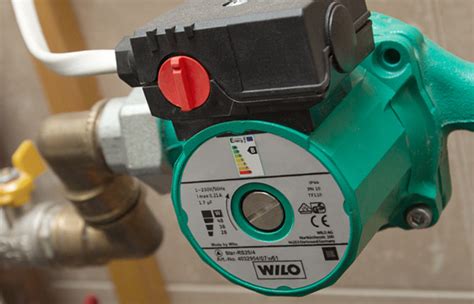

Oběhové čerpadlo, nebo recirkulační čerpadlo, je zařízení navržené pro udržování pohybu teplé vody v uzavřeném okruhu. Na rozdíl od čerpadel, která dodávají vodu z externího zdroje, oběhová čerpadla pracují recirkulací již ohřáté vody generované topným systémem.
Tato čerpadla mají malý motor, který pohání oběžné kolo. Při otáčení tlačí vodu skrz potrubí, překonávajíc hydraulický odpor okruhu. Moderní čerpadla jsou kompaktní, tichá a s nízkou spotřebou. Rozlišujeme dva hlavní typy: mokrý rotor a suchý rotor.
Mokrý rotor má motor v přímém kontaktu s vodou pro tichý provoz a dobré chlazení, zatímco suchý rotor používá vzduchové chlazení a nachází se spíše v průmyslových aplikacích.
Hlavní režimy řízení čerpadla
Moderní čerpadla nabízejí plynulé řízení výkonu v závislosti na diferenčním tlaku a požadovaném průtoku. Zvláštní význam má řízení podle proporcionálního tlaku (P-regulace) a režim konstantního tlaku.
Režim řízení dle proporcionálního tlaku (PP) se používá zejména v otopných soustavách s radiátory vybavenými termostatickými ventily (TRV). Čerpadlo mění svůj výkon podle zvolené Q/H křivky proporcionálního tlaku; když klesá průtok, tlakový rozdíl se sníží na polovinu původního tlaku, čímž se zajistí úspora energie a zabraňuje nadměrnému tlaku.
Oběhová čerpadla ALPHA1 L mají jednu variantu regulace na proporcionální tlak (PP) a lze ji nastavit opakovaným stisknutím tlačítka na ovládacím panelu. ALPHA2 jsou standardně nastavená na AUTOADAPT, tedy samo zvolí nejlepší PP křivku pro dané podmínky, a zároveň umožňují výběr 3 pevně daných křivek PP1, PP2, PP3.
Regulace konstantního tlaku
V režimu konstantního tlaku má výkon čerpadla odpovídat udrženému diferenčnímu tlaku, což zajistí rovnoměrný průtok v každé zóně bez ohledu na ostatní zóny. ALPHA1 L nabízí jednu variantu konstantního tlaku; ALPHA2 má tři varianty pro flexibilitu provozu. Nastavení probíhá opakovaným stisknutím tlačítka na panelu a symbol na displeji ukazuje vybraný režim.
Režimy pro nepřidružené podmínky
Pro situace, kdy nelze použít PP ani konstantní tlak, jsou čerpadla vybavena třemi režimy konstantních otáček. Tím se vyrovnají momentálně různé tepelné požadavky v budově a zabrání se zbytečné energii při nízké potřebě tepla.
Speciální režimy a funkce
ALPHA2 nabízí automatický redukovaný noční provoz: čerpadlo automaticky přepíná na režim redukovaného nočního provozu při poklesu teploty média v přívodním potrubí o více než 10-15 °C během dvou hodin a vrací se do normálního provozu, když teplota stoupne o přibližně 10 °C. Ruční letní režim je k dispozici u modelu ALPHA2 C a pomáhá zabránit usazování vodního kamene u rotorů - čerpadlo se během nízkých otáček často spouští. Ruční letní režim lze aktivovat tlačítkem pro automatický noční provoz na 3-10 sekund; zelené LED pole signalizuje aktivaci.
Typy instalace a údržba
Optimální umístění oběhového čerpadla je na zpátečce ke kotli nebo na výstupu z kotle. Novější modely jsou odolné vůči vyšším teplotám a lze je instalovat na začátek okruhu. Životnost čerpadla je obvykle 10-15 let, ale délku životnosti ovlivňuje kvalita výrobku, provozní podmínky a pravidelná údržba. Údržba zahrnuje čištění, odstraňování usazenin a kontrolu ložisek a těsnění. Mezi běžné tipy patří ověření správné polohy osy rotoru, odvzdušnění a kontrola elektrického napájení.
Jak vybrat oběhové čerpadlo pro váš systém
Při výběru je důležité zjistit, zda budete čerpadlo používat pro topení, TUV, solární systém či cirkulaci studené vody. Podle projektu novostavby či rekonstrukce určete objem systému, počet zón a požadovaný průtok. Moderní čerpadla s funkcí AUTOADAPT mohou významně snížit spotřebu energie oproti starším třístupňovým čerpadlům. Především u novostaveb je třeba sledovat energetickou třídu a parametry; novější čerpadla bývají energeticky efektivnější a s širší regulací.
Značky a výběr modelů
Na trhu jsou klíčové značky Grundfos a Wilo. Grundfos nabízí řady ALPHA, MAGNA a Comfort; příklad: MAGNA3 40-120 F nabízí AutoAdapt, FlowAdapt a vysokou účinnost. Wilo nabízí modely jako Yonos PICO, Stratos a Star-Z s regulovatelnými průtoky a ochranou proti blokacím. Výběr mezi těmito značkami závisí na konkrétních požadavcích projektu a dostupnosti. V GroupSumi najdete kompletní katalog oběhových čerpadel Grundfos a Wilo se stručným popisem jejich vlastností a vhodnosti pro různé instalace.
Praktické tipy pro provoz a úspory
Moderní čerpadla s regulací výkonu a inteligentními režimy přináší významné úspory energie a vody díky adaptaci na poptávku. Správné nastavení, odpovídající provozní režim, a pravidelná údržba umožní dlouhodobý bezporuchový provoz s optimálním komfortem. Při výměně starého čerpadla za nové berte v úvahu, že starší tříotáčkové modely spotřebují více energie a mohou být zakázány v EU. Pokud je čerpadlo staré a dosluhuje, investice do elektronického čerpadla se často vyplatí díky nižší spotřebě a delší životnosti.
Praktické provozní scénáře
Pro topení a radiátory s TRV je vhodné systém nastavit na PP nebo AUTOADAPT pro rovnoměrné vytápění a úspory. Pro TUV s cirkulací je důležité mít čerpadlo, které zajistí okamžitou dostupnost teplé vody a minimalizuje plýtvání vodou. V klimatických a solárních systémech čerpadla zajišťují efektivní přenos tepla mezi jednotlivými okruhy a zvyšují celkovou účinnost systému.
