BMW E36 318tds: vodní hadice z chladiče do hlavy motoru – funkce, výměna, diagnostika a prevence

Vodní hadice vedoucí z chladiče do hlavy motoru u BMW E36 318tds je klíčovou součástí chladicí soustavy. Přenáší chladicí kapalinu mezi chladičem a hlavou motoru, zajišťuje stabilní teplotu spalovacího prostoru a tím chrání motor před přehřátím i tepelnými šoky. V této příručce najdete praktický přehled funkce, nejčastějších příznaků poruch, postup výměny, doporučení k prevenci i užitečné tipy k materiálům a kompatibilitě.

Správný stav této hadice je zásadní pro dlouhou životnost turbodmychadlem přeplňovaného vznětového motoru M41, který je v modelu 318tds použit. Nedostatečný průtok nebo netěsnost mohou vést k lokálnímu přehřátí hlavy, deformacím, poškození těsnění pod hlavou a sekundárním poruchám.

Funkce a umístění hadice

Hadice propojuje horní vývod chladiče s přípojem na hlavě motoru a je součástí tlakové větve chladicího okruhu. Zajišťuje odvod zahřáté kapaliny z motoru do chladiče a následný návrat ochlazené kapaliny.

• Je vystavena vysokým teplotám, tlakovým pulzacím a vibracím.
• Dlouhodobě stárne vlivem tepla, glykolu a olejových par.
• Správné tvarování a vedení brání kontaktu s řemeny a horkými částmi.

Typické příznaky opotřebení a poruch

• Měkké “houbovité” stěny hadice po zahřátí nebo naopak nepřirozené ztvrdnutí.
• Mikrotrhliny, popraskání v ohybech, prosakování u hrdla chladiče nebo na přípoji hlavy.
• Stopy chladicí kapaliny, bílé/zelené krusty nebo nasládlý zápach v motorovém prostoru.
• Kolísání teploty motoru, častější spínání ventilátoru, ztráta kapaliny.
• Nafouknutí hadice při zatížení (indikace zvýšeného tlaku v systému).

Diagnostika krok za krokem

1. Vizuální kontrola za studena: hledejte praskliny, otlaky, tření o okolní díly a stopy usazenin.
2. Kontrola spony a hrdla: ověřte korozi hrdla chladiče, stav límce, správné usazení a šířku spony.
3. Tlaková zkouška systému: pomocí testovací pumpy natlakujte na provozní tlak a sledujte úniky.
4. UV barvivo v chladicí kapalině: odhalte mikroúniky v problematických místech.
5. Kontrola tvrdosti: stiskem vyhodnoťte pružnost; extrémní měknutí či “sklovitost” znamená výměnu.

Materiály hadic a doporučení

• EPDM (ethylen-propylen-dien) je standard pro chladicí hadice - odolný vůči glykolu a teplotám.
• Vyztužení textilní vložkou zvyšuje odolnost proti tlaku a deformaci.
• Silikonové hadice poskytují vyšší tepelnou rezervu, ale vyžadují kvalitní spony s hladkým páskem.
• Vyvarujte se univerzálních hadic bez správného tvaru - mohou se lámat v ohybech a škrtit průtok.

Správný výběr a kompatibilita

Před nákupem ověřte VIN, tvar a délku hadice, průměry hrdla chladiče a vstupu do hlavy motoru, typ spon a přítomnost odvzdušňovacího otvoru či odbočky (pokud je na konkrétní verzi).

• Přesný tvar eliminuje kontakt s klínovým/PK řemenem, ventilátorem a výfukovým svodem.
• Kvalitní spony (W1-W4 nerez) s hladkým vnitřkem brání proříznutí hadice.
• Zvažte výměnu i souvisejících spojek, těsnicích O-kroužků a odvzdušňovacích šroubů.

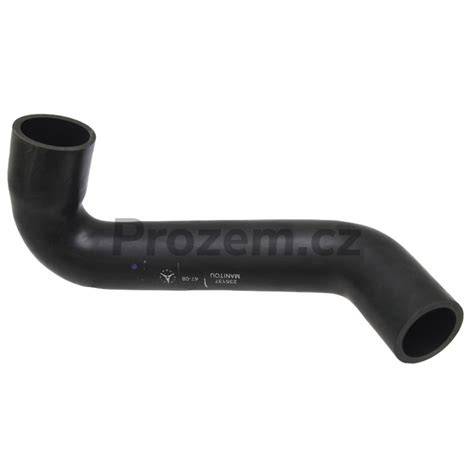

Postup výměny hadice z chladiče do hlavy motoru

1. Nechte motor zcela vychladnout a odpojte záporný pól baterie.
2. Odtlakujte systém otevřením víčka expanzní nádržky a připravte nádobu na kapalinu.
3. Vypusťte chladicí kapalinu z chladiče (nebo částečně, pod úroveň horní hadice).
4. Povolte spony na obou koncích hadice; u přirezlých použijte penetrační olej.
5. Opatrně stáhněte hadici krouživým pohybem; nepáčte ostrými nástroji, abyste nepoškodili hrdla.
6. Vyčistěte hrdla jemným kartáčkem a hadrem, odstraňte usazeniny a korozi.
7. Nasaďte novou hadici v souladu se směrováním a orientačními značkami výrobce.
8. Umístěte spony 2-3 mm od hrany hrdla, dotáhněte rovnoměrně bez deformace hadice.
9. Doplňte směs chladicí kapaliny (BMW schválený glykol bez nitritů/silikátů dle specifikace).
10. Proveďte odvzdušnění: otevřete odvzdušňovací šroub, topení na maximum, doplňujte do vymizení bublin.
11. Uzavřete šroub, nastartujte, sledujte teplotu a těsnost, případně po vychladnutí znovu dolijte.

Odvzdušnění u 318tds: tipy pro spolehlivost

• Auto dejte čumákem mírně nahoru, usnadníte únik vzduchových kapes z hlavy motoru.
• Mačkejte horní hadici při běžícím motoru na volnoběh, pomůže to vytlačit vzduch.
• Kontrolujte, zda topení skutečně hřeje - pokud ne, v okruhu je stále vzduch.

Prevence poškození a intervaly kontroly

• Vizuální kontrola každých 10-15 tis. km nebo při každé výměně oleje.
• Výměna hadic preventivně po 5-7 letech, dříve v náročných podmínkách (horko, krátké trasy).
• Pravidelná výměna chladicí kapaliny každé 2-3 roky s proplachem snižuje chemické stárnutí EPDM.
• Kontrolujte uložení motoru - nadměrné vibrace zkracují životnost hadic.

Souvislosti: termostat, víčko expanzky a ventilátor

Vadné víčko expanzní nádržky může zvyšovat tlak a přispět k úniku na nejslabším místě - často právě na hadicích. Zaseknutý termostat způsobí nadměrné teplotní zatížení a dilataci. Neplně funkční viskózní spojka ventilátoru zhorší chlazení při stání a nízkých rychlostech.

Časté chyby při montáži

• Přetažení spon a proříznutí gumy.
• Nesprávná orientace hadice a kontakt s rotujícími díly.
• Použití těsnicích tmelů na hrdla - zbytečné a může kontaminovat okruh.
• Nedostatečné odvzdušnění a následné kolísání teploty.

Kontrolní seznam po výměně

• Žádné stopy úniku po studeném i horkém cyklu.
• Stabilní teplota chlazení v provozu i v kolonách.
• Topení hřeje, hladina kapaliny drží mezi MIN-MAX.
• Hadice není zploštělá, neodírá se a spony drží pozici.

Doporučené doplňky při výměně

• Nové nerezové spony odpovídající šířky a průměru.
• Odvzdušňovací šroub a těsnění, pokud jsou křehké či zkřehlé.
• Kontrola hrdla chladiče a stavu plastových rychlospojek (pokud jsou použity).

Orientační srovnání řešení

Rychlá diagnostická mapa

• Kapky pod nárazníkem po jízdě: zkontrolujte horní hrdlo chladiče a hadici.
• Vůně glykolu v kabině: prověřte topné hadice a spojení, ale začněte u horní hadice pro vyloučení hlavního úniku.
• Tvrdé hadice po studeném startu: možný přetlak - prověřte víčko a těsnění pod hlavou.

Bezpečnost a ekologie

• Chladicí kapalina je toxická - likvidujte dle místních předpisů, nevhazujte do kanalizace.
• Při práci používejte rukavice a chraňte lak před kapalinou.
• Zamezte kontaktu kapaliny se zvířaty - má nasládlou chuť a je nebezpečná.
