Problém s nefunkčním nebo se špatně chovajícím levým vnějším zrcátkem u automobilů (zde zaměřeno na BMW E46, ale řada poznatků platí obecně) se projevuje různě: zrcátko se nevyklápí/nesklápí, neotáčí, při otevírání dveří reaguje jen částečně nebo vůbec, nebo se chová nekoherentně vůči centrálnímu odemykání. Níže shrnu známé příznaky, možné příčiny, postup diagnostiky a praktická řešení sestavená z popisů reálných případů.
Příznaky a typické chování
- Zrcátka se otevřou až po lehkém pohybu kliky dveří u řidiče nebo až po otevření dveří řidiče.
- Při zůstatku zrcátek zavřených zůstává zamčený i kufr, přestože ostatní dveře jsou odemčené; musí se otevřít dveře řidiče, aby šel otevřít kufr.
- Zrcátka nedrží ve vyklopené poloze (nefunguje aretace) - řešeno provizorně izolepou.
- Při odemčení dálkovým ovladačem vše proběhne správně, při odemčení tlačítkem na klice nebo klíčem se chování pokazí.
- Zrcátko se při použití ovládacího kolečka vyklopí na sekundu a potom přestane; motorek přestane vrčet (úplně mrtvý).
- Po nastartování může vrčet motorek pravého zrcátka dlouho po vypnutí zapalování.
- Problém se objevuje občas (např. 10-15× do roka) nebo se postupně zhoršuje; častější po delším stání vozidla (20+ hodin) nebo po silném dešti.
Možné příčiny podle zkušeností uživatelů
- Nedostatečný kontakt v konektoru ovládacího panelu dveří u řidiče - stačí vyndat a znovu zapojit modul ovládání oken a sklápění a sklápění začne fungovat.
- Špatný kontakt nebo opotřebený spínač/slučovací kontakt v mechanismu kliky dveří u řidiče - pohyb kliky „rozhýbe“ kontakt a zrcátka pak fungují.
- Vnitřní chyba v ovládacím panelu (ovladači ve dveřích) - diagnostika ukázala v některých případech nulové napětí z panelu, výměna panelu problém odstranila.
- Špatné ukostření nebo zkorodované kontakty v kabeláži dveří - vliv vlhkosti a deště zvýrazňuje problémy.
- Porucha motorů nebo převodů v samotném zrcátku - v některých případech se po odpojení motorku ozvala vůle a nutnost aretace, u jiných uživatelů převody fungovaly a problém byl v kontaktech.
- Volný / vypadlý plastový cvoček nebo mechanický díl v prostoru dveřní výplně či v uchycení ovládacího modulu, který způsobí špatné zapojení.
- Problémy související s funkcí aretace zrcátka (mechanická aretace v zrcátku nefunguje).
Praktický diagnostický postup - krok za krokem
- Zkontrolujte, jak se chová zrcátko při různých způsobech odemykání: dálkovým ovladačem, tlačítkem na klice dveří, klíčem. Pokud při dálkovém ovladači funguje vše správně, je pravděpodobné, že problém leží v okruhu souvisejícím s lokálním spínačem (klice) nebo v propojení modulu ve dveřích.
- Pokud zrcátko funguje po lehkém pohybu kliky, hledejte problém v mechanickém kontaktu v zámku/klice nebo v kabeláži té části dveří.

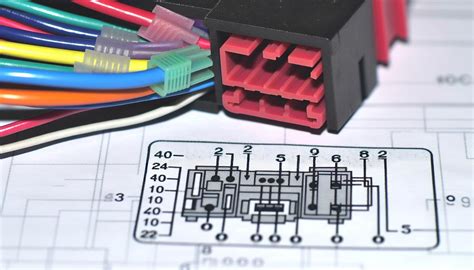

- Odpojte výplň dveří a vizuálně zkontrolujte konektory u ovládacího panelu oken a zrcátek. Někdy pomůže prosté vycvaknutí a opětovné zapojení konektoru.
- Pokud máte podezření na ovládací panel, vyzkoušejte dočasně zapojit jiný (např. z vrakoviště) pro ověření funkčnosti - v servisu často doporučí tuto zkoušku.
- Pokud po zapojení modulu s ovládáním oken sklápění začalo fungovat, zkontrolujte upevnění konektoru a stav vodičů; kroucení kabelů může odhalit přerušení, které se projevuje jen při určité poloze.
- V případě podezření na motorek zrcátka: poslechněte při pokusu o sklopení, zda motor vrčí. Pokud je ticho, je buď problém v napájení, nebo v samotném motoru. Přímé odpojení motorku ukáže, zda je problém elektrický či mechanický (po odpojení vznikne vůle).
- Nechte provést měření napětí na ovládacím panelu; pokud je nulové napětí, je pravděpodobný vadný panel nebo přerušený přívod.
- Při zjištění mechanické závady (vylétlý cvoček, volné uchycení) doplňte chybějící díly a zkontrolujte přesné nasazení konektorů.
Možná řešení a doporučení
- Jednoduché první řešení: odpojit a znovu zapojit konektory ovládacího panelu dveří. V mnoha skutečných případech to problém odstranilo.
- Pokud je ovládací panel vadný, doporučené řešení je jeho výměna - diagnostika v servisu často ukáže nulové napětí z panelu a po výměně se funkce vrátí.
- Uvolněné nebo špatně sedící konektory připevněte pevněji, zajistěte průchod kabeláže v izolaci dveří; pokud je poškozen izolovaný vodič, vyměňte ho nebo opravte pájením a smrštitelnou bužírkou.
- Pokud se problém vrací, připevněte konektor tak, aby se zabránilo pohybům způsobujícím přerušení kontaktu - špatně přidělaný konektor na kabelu je častou příčinou občasných poruch.
- V případě mechanického poškození aretace zrcátka je nutné rozebrat samotné zrcátko a zkontrolovat převody a aretaci; oprava či výměna motorku může být nutná, ale nejprve ověřte elektrické připojení.
- Dočasné řešení při odpojeném motorku: provizorní zajištění (např. trochu lepidla) není ideální - lepší je oprava/servis mechanismu, aby zrcátko bylo aretované bezpečně.
- Pokud máte zrcátka s funkcí hlídání mrtvého úhlu, ověřte kompatibilitu při výměně panelu nebo motorku; některé varianty nemusí být plně kompatibilní s obyčejnými díly.
- Při reklamaci v záruce je lepší neprovádět násilné „rozcvičování“ nebo rozebírání, abyste neztratili nárok.
Speciální poznámky z reálných případů
- V jednom popsaném případě po odemknutí tlačítkem na klice zrcátko jen poskočilo, ale když uživatel vzal za kliku a dveře mechanicky otevřel, zrcátko se normálně vyklopilo; problém byl reprodukovatelný jen u dveří řidiče a vyřešilo se vytažením a opětovným zasunutím modulu ovládání oken.
- U jiného vozidla servis nejprve podezříval motorky, ale závada byla v ovládacím panelu - výměna panelu a práce vyšla na přibližnou částku (diagnostika + díl + montáž).
- Po deštích a při průniku vody do zrcátka či dveřních svazků se závady často zvýší - pronikání vody může dlouhodobě narušit kontakty.
- Uživatelé, kteří „rozcvičují“ zrcátko manuálně, někdy krátkodobě problém obejdou, nicméně opakující se příznaky ukazují na nutnost trvalé opravy konektorů nebo výměny vadných dílů.
Tabulka: rychlé rozlišení příznak - pravděpodobná příčina - doporučené kroky
| Příznak | Pravděpodobná příčina | Okamžitý krok |
|---|---|---|
| Zrcátko funguje při dálkovém ovládání, ne při tlačítku na klice | Konektor/ovládací panel ve dveřích, spínač kliky | Vyjmout a znovu zapojit modul ovládání oken, zkontrolovat konektory |
| Motorek tichý, žádný pohyb | Vadný ovladač nebo přerušené napájení | Změřit napětí na vodičích, případně vyměnit ovládací panel |
| Zrcátko se chová náhodně po dešti nebo po stání | Vlhkost v konektorech, špatné ukostření | Očistit a promazat kontakty, zajistit průchod kabeláže |
| Zrcátko má vůli po odpojení motorku | Mechanická aretace nefunguje | Rozebrat zrcátko, zkontrolovat převody a aretaci |
Bezpečnost a doporučení pro práci
- Před manipulací s elektroinstalací odpojte baterii (pokud budete pracovat na konektorech). Dodržujte bezpečnostní postupy.
- Při vyjímání výplně dveří používejte plastové nástroje, aby nedošlo k poškození plastů a klipů.
- Pokud nejste jistí v diagnostice elektra, svěřte auto do servisu - nesprávné přepojování může vytvořit další závady.
- Pokud chcete udržet záruku, neklaďte se do rozsáhlých oprav sami, přednostně vyhledat autorizovaný servis.
Shrnutí praktického přístupu
Nejčastější a nejrychlejšími opravami jsou znovuzapojení konektorů ovládacího panelu dveří, kontroly mechanických kontaktů u kliky a zajištění vodičů proti pohybu. Pokud je ovládací panel vadný, výměna obvykle problém odstraní. Před nákupem drahých dílů (motorku zrcátka) proveďte jednoduché testy: porovnejte chování při různých způsobech odemykání, odpojte a znovu zapojte modul, změřte napětí - mnoho drobných závad totiž způsobují jen špatné kontakty nebo vlhkost.
