BMW E91 a N47: technické specifikace, problémy s rozvodovým řetězem a postup opravy

Vznětový čtyřválec BMW N47 (1.6-2.0 l) se montoval do celé řady modelů BMW a je ceněn za výkon, kultivovanost a nízkou spotřebu, avšak je známý zvýšeným rizikem problémů s rozvodovým řetězem. Konstrukčně je rozvod umístěn na zadní straně motoru (u převodovky), což komplikuje přístup a dramaticky zvyšuje náročnost zásahu při protažení řetězu, poškození vodicích lišt či selhání napínáku. Ignorování příznaků může vést k přeskakování řetězu, kontaktu píst-ventil a destrukci motoru.

Podrobný přehled motorů a modelů postavených na N47

Dotčené modely a varianty motoru zahrnují 1er (E81/E82/E87/E88, F20/F21 - 114d/116d/118d/120d, N47D16/N47D20), 3er (E90/E91/E92/E93, F30/F31 - 316d/318d/320d), 5er (E60/E61 - konec výroby), X1 (E84 - 18d/20d), X3 (F25 - 18d/20d) a další verze Z4 E89 a Mini/Cooper D s příbuznou jednotkou. V rámci N47 probíhaly průběžné úpravy (ozubená kola, vodicí lišty, napínáky). Riziko problémů se liší podle ročníku a varianty, zcela však nevymizelo.

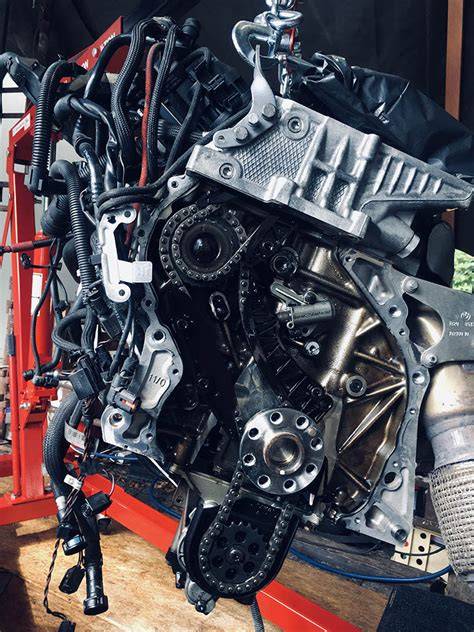

Jak jsou rozvody N47 konstruovány: primární řetěz mezi klikovým hřídelem a vysokotlakým čerpadlem/vačkovými hřídeli; sekundární řetěz (dle verze) pro pohon olejového čerpadla (případně balancerů). Vodicí lišty z polymeru s kovovými vložkami bývají náchylné k opotřebení a ulomení. Hydraulický napínák je závislý na tlaku oleje; při nízké viskozitě, dlouhých intervalech a studených startech roste riziko „chrastění“ a protažení. Rozvody jsou vzadu u setrvačníku, takže při většině oprav je nutná demontáž převodovky (případně vytažení agregátu).

Typické příznaky a rizika pro N47

• Kovové chrastění/rachot při studeném startu, postupně i za tepla.
• Trvalý šelest v oblasti zadní stěny motoru, zhoršující se s otáčkami.
• Zhoršené starty, kolísání volnoběhu, ztráta výkonu, přechod do nouzového režimu.
• „Check Engine“ a chybové kódy korelace kliky/vačky nebo nesprávného časování.
• Piliny/úlomky v olejovém filtru (z vodicích lišt), třpyt v oleji.
• Nesprávná regenerace DPF (sekundární následek rozhozeného časování a nedopalu).
• Nárůst vibrací, „hrubý“ chod, nerovnoměrný zvukový projev.
• V extrému: přeskočení řetězu, ohnutí ventilů, rozlámání lišt, poškození pístů.

OBD-II a související diagnostické kódy: nejčastější generické kódy související s korelací klikového a vačkového hřídele, čidly polohy, které mohou být sekundárně ovlivněny nataženým/přeskočeným řetězem. Není to vždy plná jistota rozvodů; nutná je komplexní diagnostika.

Když seriózně hrozí poškození: proč se problém zhoršuje

Propojení rozvodů se zadní stranou motoru komplikuje údržbu a zvyšuje riziko vážného poškození. Materiálové opotřebení vodicích lišt a řetězu, stav oleje a prodloužené intervaly vedou k horšímu mazání napínáku a lišt. Studené starty a krátké trasy zvyšují tlak na mazání a zrychlují opotřebení. Sekundárně mohou být problémem i ucpané sítko napínáku nebo znečištění, špatná kvalita oleje.

Diagnostika krok za krokem (jak postupujeme)

1. Převzetí vozidla a rozhovor o projevech, frekvenci a podmínkách.
2. Akustická kontrola stetoskopem v oblasti zadní stěny motoru; typické chrastění při náběhu tlaku oleje.
3. OBD/ISTA-D - kompletní výpis paměti závad: korelace kliky/vačky, čidla CMP/CKP, doprovodné kódy.
4. Živá data - sledování synchronizačního úhlu mezi klikovou a vačkovou hřídelí, stabilita volnoběhu, vstřikovací množství, rail pressure, EGR/MAF.
5. Tlak oleje a kontrola napínáku - vizuální posouzení vytažení napínáku a stavu sítka.
6. Endoskopie (pokud je účelné) - posouzení vodicích lišt skrze servisní otvory.
7. Mechanická kontrola rozvodů - dle potřeby aretační přípravky, kontrola polohy značek.
8. Vyhodnocení rizika - při protažení/prokluzu nad limit nedoporučujeme provoz; hrozí destrukce.

Jak rozlišit „pouhé chrastění“ a rizikové rozvody

Krátké cvaknutí při studeném startu bývá u starších motorů normální kvůli olejovému filmu. Opakované, hlasité chrastění i za tepla, spolu s kódy korelace a zhoršeným volnoběhem je varovné. Rozsvícená MIL a nouzový režim signalizují okamžitý zásah. Měřitelný posun synchronizačního úhlu mimo toleranci doporučuje výměnu rozvodů.

Výměna rozvodů N47 - rozsah a zásady

Cíl: dlouhodobá stabilita a bezpečná synchronizace motoru. Mění se kompletní sada:

• Primární řetěz + kola kliky/vaček (dle stavu a doporučení).
• Sekundární řetěz olejového čerpadla (a případně vyvažovací hřídele).
• Vodicí lišty a kluzné prvky.
• Hydraulický napínák (včetně sítka).
• Kompletní těsnění a jednorázové šrouby (podle TIS/ISTA).
• Motorový olej + filtr, pomocný materiál (těsnicí prostředky, čistidla).

Postup v bodech: zajištění vozidla, odpojení baterie, demontáže (sání, výfuk, hřídel, startér apod.). Demontáž převodovky (nebo vytažení agregátu). Nastavení OT, aretační přípravky na klice a vačkách. Demontáž víka rozvodů (zadní strana), kontrola stavu lišt a kol. Demontáž řetězů, čištění ploch, kontrola opotřebení kol a vedení olejových kanálů k napínáku. Montáž nové sady podle TIS, dotažení momentem a úhlem, výměna těsnění a jednorázových šroubů. Ruční protočení motoru, znovu zkontrolovat polohu aretací. Montáž převodovky a zbylých dílů, doplnění kapalin, první start s kontrolou tlaku oleje. Adaptace DDE (pokud relevantní), výmaz závad, zkušební jízda a opakovaná kontrola. Pozn.: Nedoporučuje se „částečná výměna“ pouze napínáku u již protaženého řetězu. Řetěz, lišty i napínák tvoří celek; nerovnoměrné opotřebení se rychle vrátí.

Po výměně: co sledovat

• Akustika - motor má běžet tiše bez chrastění.
• Živá data - synchronizační úhel v toleranci, stabilní volnoběh.
• Kontrola těsnosti - víko rozvodů, zadní hlavní těsnění kliky, příruby.
• Olej - první intervaly po rozsáhlejším zásahu zkráceny.
• Jízda - vyhnout se vysokému zatížení a extrémně nízkým otáčkám v prvních stovkách kilometrů.

Předcházení problémům a údržba

• Kvalitní olej dle specifikace BMW (LL-04) a zkrácené intervaly výměny.
• Zahřívání motoru bez vysoké zátěže a kratičké trasy.
• Pravidelná kontrola sání/EGR/DPF - vliv na vibrace a rozvody.
• Softwarové DDE - průběžné aktualizace mohou zpřesnit adaptace a řízení běhu.

FAQ (nejčastější otázky)

• Je bezpečné jezdit s jemným chrastěním rozvodů? Ne. U N47 hrozí postupné protažení a riziko náhlého kolapsu při zátěži.
• Projeví se to vždy i v OBD? Ne. V počáteční fázi může být bez chybových kódů, ale akustika bývá jasná.
• Stačí výměna napínáku? Ne. Napínák kompenzuje vůli, ale řetěz a lišty zůstávají problémem.
• Je nutné demontovat převodovku? Obvykle ano, protože rozvody jsou vzadu; technika a vybavení dílny upřesní postup.
• Zlepší stav rozvodů přísady do oleje? Ne. Chemie nemůže opravit mechanické opotřebení; zlepší jen mazivost a čistotu.

Historie a srovnání s jinými motory BMW

Šestiválce M57 a novější N57 vykazují odlišné charakteristiky. Rozvody na M57 bývají životnější (až 200 000 km) a sekundárně bývá problémem vířivé klapky v sání, které mohou poškodit motor. Naopak pro N47 je charakteristický problém s protažením řetězu a vysokou nákladností opravy kvůli vzadu uloženým rozvodům. N57 je contextově spolehlivější, i když i tam existují rizika spojená se součástmi sání a kontejnery příslušenství.

Průběh diagnostiky a servis v praxi

V servise Autoservis Garant probíhá kompletní diagnostika ISTA/OBD, vyžaduje živá data synchronizačního úhlu a kontrolu napínáku. Následně se vyhodnocuje riziko a doporučuje kompletní výměna rozvodů. Zkušenosti ukazují, že radikální řešení je efektivnější než částečná oprava.

Pro ilustraci většího kontextu lze doplnit, že v rámci E90/E91/E92/E93 byly motorové jednotky M47 a N47 doprovázeny rozvody s různými verzemi napínáků a lišt. Výměny rozvodů včetně sady a TIS/ISTA bývají nákladnější a vyžadují odborné vybavení.

Technické shrnutí a doporučení pro majitele BMW E91 s N47

Pokud se objeví chrastění či podezřelý zvuk v zadní části motoru, nekončí provoz na vlastní pěst. Je nutná rychlá diagnostika a v případě potvrzení rizika výměna rozvodů. Udržujte kvalitu oleje a pravidelně provádějte servisní prohlídky dle BMW specifikací. Správně vedená údržba a včasná oprava mohou významně prodloužit životnost motoru i spolehlivost vozu.
