Zvedací zařízení nachází největší uplatnění tam, kde je potřeba bezpečně a efektivně manipulovat s těžkými nebo objemnými břemeny. Spolehlivá zdvihací technika je klíčová pro bezpečné a efektivní manipulace s břemeny. U nás najdete široký výběr zařízení pro zvedání, které splňuje nejvyšší standardy kvality.
Typy zdvihacích zařízení a jejich použití

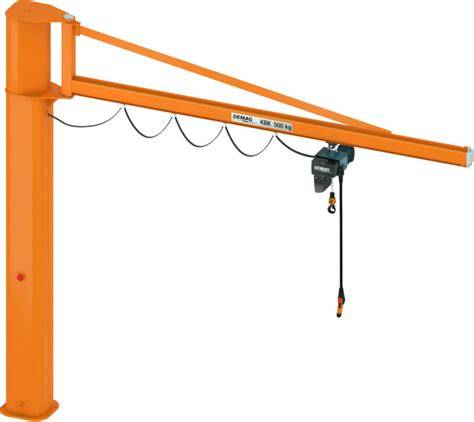

Mezi zvedacími zařízeními najdeme i průmyslové jeřáby, které jsou řešeny na míru konkrétním požadavkům. Konstrukce jeřábů má několik možných variant (podvěsný, mostový, sloupový otočný) s ohledem na potřeby klienta. Průmyslové jeřáby - manipulační technika pro průmyslová prostředí. Kladkostroje - řetězové či lanové elektrické kladkostroje jsou praktická zvedací zařízení kvalitní výroby.
Ruční zvedací zařízení jsou přenositelná a univerzálně použitelná na řadě různých míst. Ruční zvedací zařízení jsou praktická, výkonná a inovativní řešení. Nabízíme ruční zvedací zařízení i výkonné elektrické kladkostroje pro průmyslové provozy, sklady i stavebnictví.
Ve výrobních provozech zvedací zařízení zrychlují přesuny materiálu mezi jednotlivými výrobními fázemi a minimalizují prostoje. V dílnách usnadňují zvedání motorů, rámů a těžkých komponent bez nutnosti fyzické námahy. Ve skladech slouží zvedací zařízení k ukládání zboží do výškových regálů, při nakládce a vykládce palet či těžkých krabic.
Havarijní brzdové systémy - role a princip
Havarijní brzdové systémy slouží jako poslední bezpečnostní stupeň pro zastavení jeřábu nebo zdvihacího zařízení v mimořádných situacích, kdy selže standardní provozní brzda, pohon nebo mechanické spojení v systému zdvihu. Jejich úkolem není běžné provozní brzdění, ale bezpečné zachycení pohybu v okamžiku, kdy by další chod zařízení mohl ohrozit obsluhu, konstrukci, technologii nebo manipulované břemeno.
Obvykle působí přímo na lanový buben, brzdový kotouč nebo hřídel a jsou navrženy tak, aby spolehlivě vyvinuly potřebný brzdný moment i při výpadku napájení. Návrh vychází z nejhorších provozních stavů, maximálního možného zatížení, dynamiky pohybu, doběhu a charakteru manipulovaných břemen.
Diskové havarijní brzdy
Diskové havarijní brzdy používáme jako nezávislé jištění pro nouzové zastavení jeřábů a zdvihacích zařízení v mimořádných stavech. Brzda působí na brzdový kotouč umístěný na plášti lanového bubnu nebo jiné části pohonu a zajišťuje rychlé zastavení nebo bezpečné zablokování pohybu. Konstrukčně bývá řešena tak, že je pružinově přitlačovaná a hydraulicky odbrzďovaná, takže při výpadku energie dojde k automatickému sepnutí.
Toto řešení je vhodné zejména tam, kde je požadována vysoká úroveň bezpečnosti, přesné působení brzdného momentu a spolehlivá reakce v havarijní situaci. Při návrhu posuzujeme průměr kotouče, potřebnou brzdnou sílu, pracovní prostředí, četnost kontrol, dostupnost pro servis a návaznost na řídicí systém jeřábu.

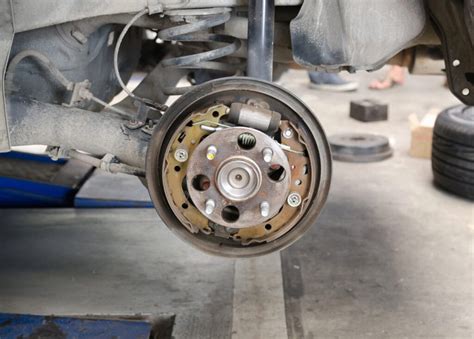

Bubnové havarijní brzdy
Bubnové havarijní brzdy používáme jako nezávislý bezpečnostní systém pro nouzové zastavení zdvihacích a pojezdových pohonů jeřábů. Brzdný moment se přenáší třením mezi brzdovým obložením a bubnem na hřídeli, takže lze účinně zastavit nebo zablokovat pohyb i při poruše hlavního pohonu nebo výpadku napájení. Brzdy bývají pružinově přitlačované a uvolňované hydraulickým systémem, což zajišťuje automatické sepnutí v havarijním stavu.
Návrh bubnové havarijní brzdy vychází z maximálního zatížení, požadovaného doběhu, rychlosti pohybu a provozních podmínek zařízení. U každého řešení je nutné posoudit velikost bubnu, stav obložení, brzdný moment, způsob uchycení, dostupnost údržby a návaznost na další části pohonu.
Návrh, dodávka a modernizace brzdových systémů
Při dodávce nebo modernizaci havarijního brzdového systému neposuzujeme pouze samotnou brzdu, ale celý zdvihový nebo pojezdový celek. Sledujeme stav pohonu, lanového bubnu, hřídele, spojek, uložení, řízení, napájení a návazných bezpečnostních prvků. Pokud je problém v jiné části systému, samotná výměna brzdy nemusí dlouhodobě zajistit bezpečný provoz.
Součástí řešení může být technický návrh, dodávka diskové nebo bubnové brzdy, úprava stávajícího zařízení, montážní návaznosti, uvedení do provozu a doporučení pravidelných kontrol. U zařízení s vyšší nosností nebo náročným provozem je vhodné nastavit také kontrolní intervaly, při kterých se ověřuje funkce odbrzdění, stav obložení, hydraulický systém, reakční čas a celková připravenost brzdy k havarijnímu zásahu.
Kdy mají havarijní brzdové systémy smysl
Havarijní brzdové systémy dávají smysl zejména u jeřábů, které manipulují s těžkými nebo provozně rizikovými břemeny, případně pracují v prostředí, kde by selhání zdvihu znamenalo ohrožení lidí, výroby nebo technologie. Typicky jde o provozy s vysokou nosností, častými pracovními cykly, náročným pracovním režimem nebo požadavkem na vyšší úroveň jištění.
Při návrhu proto řešíme nejen výpočet brzdného momentu, ale také scénář skutečné poruchy. Důležité je, jak rychle má brzda zasáhnout, jaký doběh je ještě přípustný, jak se zachová břemeno při zastavení a zda bude možné zařízení po zásahu bezpečně zkontrolovat nebo znovu uvést do provozu. Správně zvolená havarijní brzda musí být spolehlivá, kontrolovatelná a technicky sladěná s celým jeřábovým systémem.
Jak správně zabrzdit v malé a vyšší rychlosti včetně krizového brždění. Nedělejte v tomto chyby.
Praktické aspekty modernizace a kontroly
U modernizací starších jeřábů zároveň ověřujeme, zda původní konstrukce umožňuje bezpečné doplnění havarijní brzdy bez nevhodného zatížení navazujících částí. Při dodávce nebo modernizaci havarijního brzdového systému neposuzujeme pouze samotnou brzdu, ale celý zdvihový nebo pojezdový celek.
Máte dotaz k poptávce nebo k průběhu nákupu? Napište mi nebo zavolejte a domluvíme další postup.
Komplexní nabídka a služby
Naší specializací je výroba a prodej vázacích prostředků, dodávky zdvihacích zařízení, jeřábů, kladkostrojů, zdvihacích stolů a plošin. Také se postaráme o evidenci a pravidelné kontroly manipulačních prostředků a zdvihacích zařízení. Zdvihací zařízení koupíte i v našem e-shopu.
Jsme prémiovým partnerem společnosti Columbus McKinnon, která sdružuje značky Pfaff-silberblau, Yale a Stahl CraneSystems. S námi máte jistotu kvalitních produktů, odborné podpory a rychlého dodání. Pokud jste přesvědčeni, že víte, co od nového průmyslového jeřábu a kladkostroje očekáváte, neváhejte nás kontaktovat.
Bezpečnost, legislativa a provozní povinnosti
Ke snížení rizik jsou vydávány příslušné právní předpisy. Posledními takovými předpisy, do nichž jsou zapracovány příslušné předpisy Evropské unie, jsou zákon č. 250/2021 Sb. a navazující nařízení vlády pro zdvihací zařízení č. 193/2022 Sb. s účinností od 1. 7. 2022. Každá společnost si uvědomuje, že existují technická zařízení, která svým charakterem a podle míry rizika, které svým provozem vyvolávají, představují zvýšená nebezpečí pro zdraví a bezpečnost podle míry rizika, které svým provozem vyvolávají osoby při jejich montáži, opravách, revizích a provozování.
Revize zařízení jsou výchozí a provozní. Revize zařízení - celkové posouzení zařízení, při kterém se prohlídkou, vyzkoušením, případně i měřením zajišťuje provozní bezpečnost a spolehlivost zařízení nebo jeho částí a posoudí se i technická dokumentace a odborná způsobilost obsluhy. Lhůty pro provedení odborných úkonů k prověření technického stavu vyhrazených zdvihacích zařízení jsou stanoveny pro jednotlivá zařízení v příloze č. 2 k tomuto nařízení.
Ustanovení § 7 odst. 3 je doplněno o požadavek provedení zkoušky po opravě revizním technikem. Zákonodárce jednoznačně potvrzuje, že montáž (instalace) zařízení se provádí výhradně dle průvodní dokumentace, tj. ověření podmínek bezpečného provozu jsou nedílnou součástí montáže (instalace) - plně v souladu s ustanovením § 4 odst. 1 nařízení vlády č.
Dokumentace a odpovědnosti provozovatele
Provozní dokumentace - soubor dokumentů organizace tvořený řádem prohlídek, údržby a zkoušek, místním provozním bezpečnostním předpisem a provozní knihou; provozní dokumentace obsahuje také pracovní postupy a požadavky průvodní dokumentace upravené na místní podmínky. Pověřená osoba odpovídá za provoz zdvihacích VTZ - je manažerskou pozicí (viz § 10 odst. 1 písm. a) NV: odpovídá za provoz na základě písemného pověření provozovatele.
Opravu smí provádět pouze oprávněná organizace (viz § 5 odst. 1) a součástí této opravy je i ověření se záznamem (viz § 7 odst.). Ověřovací zkoušku pak zákonodárce definuje v § 2 písm. před uvedením do provozu (okamžik po provedení ověřovací zkoušky a uznání způsobilosti k trvalému užívání - viz § 2 písm.).
| Činnost | Odpovědnost |
|---|---|
| Montáž a uvedení do provozu | Oprávněná organizace dle průvodní dokumentace |
| Revize a zkoušky | Revizní technik, periodické intervaly dle NV |
| Provoz a školení | Provozovatel, pověřená osoba, obsluha školená s praktickým zácvikem |
Servisní podpora a odborné zajištění
Snažíme se vyhovět individuálním požadavkům a vytvořit jeřáb tak, aby splňoval konkrétní požadavky. Při dodávce nebo modernizaci havarijního brzdového systému neposuzujeme pouze samotnou brzdu, ale celý zdvihový nebo pojezdový celek. Máte dotaz k poptávce nebo k průběhu nákupu? Napište mi nebo zavolejte a domluvíme další postup.
