Zapojení klaksonu Felicia: schema, relé a praktické tipy pro starší vozy

Článek shrnuje otázky a řešení týkající se klaksonu ve Felicii (zejména starší verze s MPI/BMM) a popisuje, kde se nachází relé, jaké prvky zapojení hrají roli a proč někdy klakson nejde při vypnutém klíčku. Důraz je na praktický popis bez nutnosti hlubokého teoretického rozboru elektroniky.

Kde bývá umístěno relé klaksonu a jaké je jeho základní zapojení

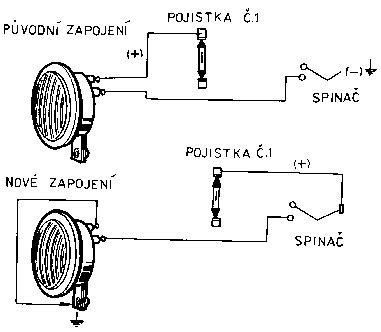

Relé klaksonu bývá v některých verzích Felicie zapojeno mezi plusové napájení a spínaný kontakt volantu. Zkušenosti ukazují, že relé bývá 5‑pinové a jeho jednoduché zapojení vypadá následovně: na svorku 30 přivedeš stálej plus, na 87 připojíš kontakt houkačky (svazek pro dvě houkačky), na 86 přitáhneš kostru ze spínacího kontaktu ve volantu, na 85 dáš kostru (napájení od bezpečnostního obvodu). Jazykem zapojení se tedy jedná o základní spínání z kolébky volantu.

1. Stálej plus (napájení) na svorku 30.
2. Kontakt pro dvě houkačky na svorku 87.
3. Kontrola spínacího kontaktu ze volantu na svorce 86.
4. Kostra na svorce 85.

Podle uvedeného popisu lze vyvodit, že klakson se spíná mezi 87 a kostrou přes relé, a samotné ovládání provádí spínací kontakt ve volantu.

Podrobnější popis klíčových součástí a jejich funkce

“Přesně tak, všechny Škodovky až do felicie (ta je včetně) měly klakson bez relé.” Tato poznámka ukazuje, že starší zapojení často volal klakson přímo z volantu, nicméně u Felicie bylo běžné použití relé pro jistotu proudu a ochranu spínacího obvodu.

Nesprávné zapojení nebo špatná komunikace mezi volaným kontaktovým obvodem a relé může způsobit, že klakson nejde při vypnutém klíčku. Zde hraje roli nejen samotné relé, ale i to, jak je vedeno napájení a jak se odklánějí cesty proudu při různých stavech zapalování.

Diagnostika a praktické kroky pro zjištění závady

Pokud klakson nejde, první krok je zjistit, zda na spínaném kontaktu ve volantu je 12 V, když motor a klíček jsou v zapalování. Změř si na spínacím kontaktu ve volantu, zda přijde napájení, a pokud ne, řeší se kontaktace na hřídeli volantu a kolektormentální systém.

Pokud máš možnost, vyzkoušej zapojení tak, aby na svorku 30 šel stálej plus, na svorku 87 šla jedna z výstupů klaksonu (nebo dvě paralelně pro dvě hlásiče), na 86 vezmi signál z volantu, a na 85 kostru. Tím se ověřuje funkce relé a bloků v systému.

Další důležitý prvek je samotný kontakt ve volantu (kolektor). Problémy s kontaktem mohou způsobovat, že klakson se sem tam ozve, někdy vůbec ne, a to v důsledku zoxidovaných kontaktů nebo špatného kontaktu v horní části volantu. Popis z forum uvádí, že „páka v kolektoru musí každou chvíli správně zapadnout“, a zanesení kontaktu může vyžadovat vyčištění a propláchnutí šachty WD-40 / nafta pro zlepšení kontaktů a funkce.

V praxi bývá užitečné vyzkoušet i alternativní test: místo klaksonu zapojit žárovku, aby se ověřilo, zda proudy tečou správně a zda je problém v kabeláži, kontaktu ve volantu nebo samotné klaksonové jednotce. Použití testovací žárovky pomáhá identifikovat, zda proud vede až ke klaksonu, nebo zda vzniká ztráta na kabeláži či kontaktu.

Časté problémy a jejich souvislosti

- Problém s klaksonem při vypnutém klíčku: jedná se o to, že v některých verzích Felicie klakson ukazuje odlišné chování v závislosti na zapojení a Safe Lock systému. Důležité je zjistit, zda se jedná o starší zapojení bez relé nebo zda Safe Lock ovlivňuje napájení klaksonu.

- Safe Lock a okna: debata o tom, proč okna nejdou při zamknutí bez Safe Locku, naznačuje, že některé obvody ovlivňují vyvedení 12 V po vypnutí klíčků a znovuzapnutí.

- Mechanické problémy s volantským mechanismem: jelikož se jedná o mechanický kontakt, kolektor a bajonet bývají častým místem poruchy. Pokud s klaksonem pracuješ ručně (otvírání volantu, časté manipulace s kolektorem), může to způsobovat špatný kontakt.

Praktický postup diagnostiky podle popisu

• Zkontroluj, zda relé klaksonu má správné zapojení (30-stálej +, 85-kostra, 86-signál z volantu, 87-výstup na klakson).
• Ověř 12V na spínacím kontaktu ve volantu při zapnutém klíčku; pokud není, problém může být v kolektoru, kontaktu ve volantu nebo v kabeláži.
• Prověř kontakt ve volantu a bajonetovou šachtu; vyčisti a podle potřeby propláchně WD-40 nebo lehčí naftou; zkontroluj, zda páka a kulička správně zasunují konus a zajišťují plné zamčení.
• Protestuj s nasazením testovací žárovky mezi klakson a kostru, abys ověřil průchod proudu nezávisle na klaksonu; pokud žárovka svítí naplno, problém je v klaksonu, jinak v kabeláži.
• Pokud máš zapojení podle schématu na 12V do relé, vyzkoušej připojení stáleho + na 30, výstup na klakson na 87 a simulaci spínání volantu na 86.

Dodatečné poznámky a tipy z praxe

V popisovaném vlákne se objevují poznámky, že některé Felicie měly klakson připojený přímo bez relé a že starší budíky a příslušenství mohou mít různé pinouty. Při manipulaci s tímto systémem tedy pomáhá mít po ruce schéma zapojení konkrétního vozu a postupně si potvrdit funkčnost jednotlivých částí: relé, kontakt ve volantu, kabeláž a samotný klakson.

Ačkoliv řešení je technické, praktické testy a metody popsané výše umožňují lokalizovat problém a vyřešit ho bez nutnosti složitého zásahu do elektrického systému palubního počítače. Důležité je postupovat krok po kroku a ověřovat průchod proudu na jednotlivých bodech zapojení.
