Brzdové čelisti vlaku: tajný motor bezpečného zastavení

Jako inženýr navrhuji železniční brzdové systémy, a dnes vysvětlím, jak funguje maličký hrdina - železniční brzdové obložení a čelisti - které umožňuje plynulé a bezpečné zastavení vlaku.

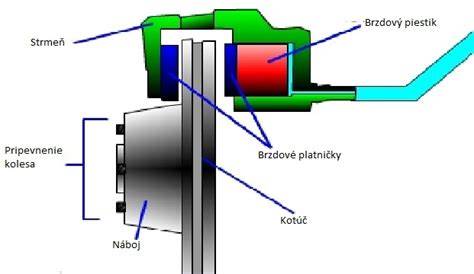

Vyznačíme si klíčové myšlenky: brzdové čelisti pracují na principu tření, ve kterém se obložení tlačí proti kotouči nebo kolu a mění kinetickou energii vlaku na teplo. Při brzdění je posílána síla pneumatickým či hydraulickým systémem, která čelisti přitlačí k kotouči a vyvolá tření, jež zpomaluje celý vlak.

Co brzdové čelisti dělají a proč je to důležité

Jednoduše řečeno: „drží a tlučou“. Když strojvedoucí zatáhne za páku brzd, systém přenáší sílu na brzdové obložení. Poté čelisti tlačí obložení ke kotouči (nebo ke kolu na některých starších vozech), čímž vzniká tření a pohybová energie vlaku mizí jako teplo. Cílem je bezpečné a spolehlivé zastavení při co nejmenší zátěži pro samotné součástky.

Brake systém pracuje v souladu s řídícím softwarem a tlakem vzduchu či kapaliny, která posílá potřebnou sílu. Moderní vlaky používají řízené a adaptivní brzdění, které bere v úvahu rychlost, zatížení nákladu a stav povrchu kolejnice, a zabraňuje smykům.

Výzvy brzdových čelistí a materiálová řešení

To je klíčová část textu: přeměna „momentu“ na „teplo“ znamená, že většina energie končí v teple. Čelisti a kotouč mohou dosahovat teplot několika set až nad tisíc stupňů Celsia v krátkém čase, což klade extrémní nároky na materiál. Proto jsou čelisti vyrobeny z speciálních kompozitů s metalickými a keramickými vlákny, které jsou odolné vůči teplu, opotřebení i změnám teploty.

Hlavní rizika: teplotní „tečení“ (heat fade), roztažení kovu a opotřebení. Pokud se materiál příliš zahřeje, ztratí přilnavost a brzdný účinek klesá. Rychlá změna teploty může způsobit problém s vůlí a mezerami, což by zpomalilo reakční dobu brzd. Proto inženýři navrhují míru tepelné roztačnosti a hledají ideální „materiálovou směs“, která je odolná vůči opotřebení i vysokým teplotám.

Týmová spolupráce v brzdícím systému

Čelisti samy o sobě brzdit neumí, jsou součástí složitého brzdového „týmu“:

• Kotouč/kolo: tvrdý a odolný vůči teplu; na kotoučích a kolu vzniká tření, které zpomaluje vlak.
• Pneumatický/hydraulický pohon: „mlští“ sílu a říká, jak pevně čelisti obložení přitlačí.
• Elektronické řízení: inteligentní brzdový mozek, který upravuje sílu dle rychlosti, nákladu a stavu povrchu kolejnic, aby nedocházelo ke smykům a aby brzdění nebylo nerovnoměrné.

Speciální systémy sledují teplotu a stav brzd a umožňují řízené střídavé brzdění při dlouhých svazcích, aby se čelisti mohly ochladit. Tím vzniká plynulé a bezpečné zastavení celého vlaku.

Co dnes řešíme v konstrukci brzdových čelistí

Hlavními tématy jsou: stabilní výkon ve všech povětrnostních podmínkách (suché i mokré prostředí), delší životnost (snazší výměna a nižší náklady), tichý a ekologický provoz (minimalizace hlučnosti a používání netoxických materiálů), a snížení hmotnosti při zachování pevnosti.

Budoucnost přináší větší inteligenci brzdových systémů - zabudované senzory pro monitorování stavu a teploty v reálném čase, a vývoj nových materiálů, jako jsou uhlíkové kompozity, pro lepší odolnost vůči teplu a opotřebení.

Typy brzdových systémů vlaku a jejich výhody

V moderní dopravě se používá stlačený vzduch. V minulosti byly běžné vakuové brzdové systémy; výhody vakuových brzd spočívají v tom, že nehrozí kondenzace vlhkosti v chladném počasí a systém zůstává funkční i při zimě. Pneumatické (vzduchové) brzdové systémy vyžadují tlak vzduchu z kompresoru, který dodává energii pro brzdění. Brzdové písty jsou řízeny ventilem, který zapíná brzdění a udržuje správný tlak v rozvodech.

Pro dlouhé a zatížení vlaky používají různé konfigurace brzdových válečků a převodů, které přenášejí sílu na brzdové čelisti prostřednictvím soustav táhel a převodnic. Ukazatele stavu zabrzdění informují obsluhu o aktuálním stavu a polohy brzdového systému na podvozku.

Mezi pokročilé brzdové technologie patří vířivé brzdy, které generují brzdnou sílu bez kontaktu a používají elektromagnetické účinky. Tyto systémy slouží hlavně jako doplněk a jejich rychlost ovlivňuje způsob použití.

Provoz a bezpečnostní úvahy při brzdění dlouhého vlaku

Z hlediska délky vlaku je brzdová dráha významná: tlumiace systémy musí zajistit, že brzdění proběhne bezpečně a bez rizika trhlin či vykolejení. Při nerovnoměrném brzdění může hrozit podélné roztržení vlaku, proto jsou brzdové rychlosti a řízení brzd pečlivě synchronizovány mezi lokomotivou a vozovou stranou.

V některých speciálních scénářích používají nákladní vlaky tiché brzdy (snížení hluku), které jsou široce používány v Evropě. Případy z praxe ukázaly, že špatná údržba nebo tepelné namáhání mohou způsobovat zpožděné brzdné chování při nižších rychlostech a za vlhkých podmínek, což si vyžaduje pečlivou údržbu a dodržování provozních pravidel.

Současná praxe a význam pro bezpečnost

Brzdové čelisti a kotouče představují jednu z nejdůležitějších bezpečnostních komponentů vozu. Správná funkce brzd zajišťuje, že vlak zastaví bezpečně a rychle bez ohrožení cestujících a personálu. Proto se v moderní železniční dopravě klade důraz na kvalitu materiálů, přesnost v řízení tlaku a pečlivé monitorování stavu brzdových komponentů.

Pokrok ve smyslu kvality a bezpečnosti pramení z kontinuálního vývoje materiálů (např. kovové a keramické vlákna), lepších algoritmů řízení brzd a zvyšování robustnosti systému proti vlivům teploty, vlhkosti a opotřebení.

Pokud hledáte spolehlivé brzdové čelisti pro váš vozový park, jsme zkušený výrobce s dlouholetými zkušenostmi v železničním brzdovém komponentu.
