Brzdové systémy motorových vozidel prošly historickým vývojem od jednoduchých bubnových systémů k moderním kotoučovým brzdám. Bubnová brzda s chlazením představuje jednu z klíčových etap tohoto vývoje, která kombinovala jednoduchost a odolnost s technickými omezeními spojenými s tepelným namáháním. V následujícím textu shrneme princip, konstrukci, výhody i nevýhody bubnových systémů a jejich význam v kontextu současných brzdových technologií.
Princip činnosti a základní složení
Bubnová brzda je brzdové zařízení, které používá statické brzdové destičky v brzdovém bubnu k tření rotujícího bubnu a tím snižuje rychlost kola. Brzdové čelisti působí na vnitřní plochu bubnu a tření přeměňuje kinetickou energii na teplo. Bubnová brzda je integrální součástí náboje kola a bývá nejčastěji umístěna na zadní nápravě, ale může být i vpředu. Zvenčí působí jako kulatá kovová „plechovka“ s žebrováním pro lepší chlazení a je přímo spojena s ramínky kol.
Princip činnosti se realizuje prostřednictvím rozpěrného zařízení, které může být hydraulické (pro provozní brzdu) nebo mechanické (pro parkovací a nouzovou brzdu). Při brzdění pístek tlakovým brzdovým olejem vytlačuje brzdové destičky proti vnitřnímu povrchu bubnu. Destičky ihned začnou třít o rotující buben, čímž vzniká brzdný moment a zpomalení kola.
Historie a vývoj bubnových brzd
Historicky bubnové brzdy patřily mezi nejrozšířenější typy brzd až do rozšíření kotoučových technologií. Vznik bubnových brzd lze spojovat s počátky automobilismu; za významné milníky bývá uváděn počátek existence bubnových brzd kolem roku 1902 a postupný vývoj až do 20. století. Bubnové brzdy se osvědčovaly díky relativní jednoduchosti a odolnosti vůči špíně a prachu, což byly důležité výhody na tehdejších cestách. Postupně se však začaly projevovat jejich tepelné a výrobní limity, které vedly k dalšímu vývoji a nakonec k dominantní roli kotoučových brzd.
Výhody bubnových brzd
- Nižší výrobní a opravárenské náklady díky jednodušší konstrukci a snadnějšímu začlenění parkovací brzdy.
- Snadná integrace ručního brzného mechanismu, často montovaného na střed kotouče u některých moderních kombinací s kotoučovými brzdami na zadní nápravě.
- V některých aplikacích umožňuje větší třecí plochu při menším průměru bubnu, což může být výhodou pro specifické stavební požadavky vozidel.
- Vysoká odolnost vůči vzniku nečistot a relativně snadná konstrukce s méně náročnou údržbou v porovnání s některými kotoučovými systémy.
- Dobré krytí bubnem proti vnějším vlivům a jednoduché napojení ruční brzdy.
Dalším faktorem je samostatná vlastnost bubnové brzdy, která nabízejí určitou formu samobrzdného efektu díky vnitřní konstrukci a napětí brzdových materiálů, což bývá výhodou zejména u větších vozidel a v některých aplikacích off-road.
Nevýhody bubnových brzd a technické výzvy
- Po zahřátí se průměr bubnu zvětšuje, což zvyšuje zdvih brzdového pedálu a snižuje rychlou odezvu brzd.
- Chování brzd při dlouhodobém brzdění vede k tepelnému degradování třecích materiálů a k vadnutí brzd.
- Omezená rychlá odezva a méně ovladatelná brzdná síla v porovnání s kotoučovými brzdami, čímž se omezuje vysokofrekvenční brzdný výkon s ABS.
- Komplexita konstrukce některých dílů a údržba může být náročnější, zvláště v případě vyvažování brzdových mezer a vnitřního vedení.
Další nevýhody zahrnují tepelnou spotřebu (v důsledku špatného chlazení bubnu), náročnost na přesnost seřízení a větší opotřebení brzdových obložení v některých provozních podmínkách. Přesto bubnové brzdy zůstávají ve specifických aplikacích výhodné díky své odolnosti a nízkým výrobním nákladům, a v některých konstrukcích mohou poskytovat kombinaci s ručními brzdami pro zvýšenou spolehlivost.
Kotoučová brzda vs. bubnová brzda: srovnání a moderní kontext
Kotoučové brzdy obecně nabízejí lepší odvod tepla, rychlou odezvu a vyšší odolnost vůči tepelnému namáhání, což je klíčové pro vysokofrekvenční brzdění kompatibilní s ABS. Mohou mít lepší chlazení díky proudění vzduchu a zlepšené odvádění vody či bahna. Kotoučové brzdy tedy těží z lepší tepelné odolnosti, rychlejší reakce a jednoduché údržby, zejména v moderních vozidlech. Nevýhodou může být vyšší výrobní a servisní náklady a častější potřeba většího hydraulického tlaku pro dosažení stejné brzdné síly jako u bubnových systémů.
Nad rámec běžných automobilů nacházejí bubnové brzdy uplatnění v některých specialty, jako jsou historická vozidla, některé off-road vozy a starší modely, kde jejich jednoduchost a odolnost mohou být výhodou. Dlouhodobá snaha vyvažovat tepelné a mechanické limity vedla k vývoji různých technik chlazení bubnových systémů, ale v moderní produkci převládají kotoučové brzdy jako standard pro většinu cestujících aut.
Chlazení bubnových systémů a související konstrukční prvky
Chlazení bubnové brzdy je jedním z klíčových aspektů, který ovlivňuje její účinnost při dynamickém provozu. Bubnové brzdy mohou využívat žebrování bubnu a další dělicí prvky, které mají sloužit k lepšímu odvodu tepla. Nedostatečné chlazení může vést k nadměrnému zahřívání a ztrátě brzdné síly.
V kontextu moderních systémů patří mezi významné součásti bubnových brzd i samotné provedení a druh brzdových čelistí, jejich tvar a materiál obložení. Správné specifikace a kompatibilita dílů jsou klíčové pro spolehlivost a bezpečnost brzdového systému.
Praktické poznámky pro výběr a údržbu bubnové brzdy
- Ověřte kompatibilitu dílů s modelem a rokem vozu, zkontrolujte průměr a šířku třecí plochy.
- Upřednostněte renomované výrobce, ať už OEM nebo osvědčené náhrady; levné neznámé odlitky mohou být nebezpečné.
- Průměr bubnu má maximální povolenou hodnotu, měřenou posuvným měřítkem během servisu; překročení limitu vyžaduje výměnu.
- Sledujte stav prasátka a paken; únik brzdové kapaliny signalizuje nutnost výměny už poškozených dílů.
- Pravidelně vizuálně i technicky zkontrolujte panely a třecí plochy pro včasné odhalení opotřebení.

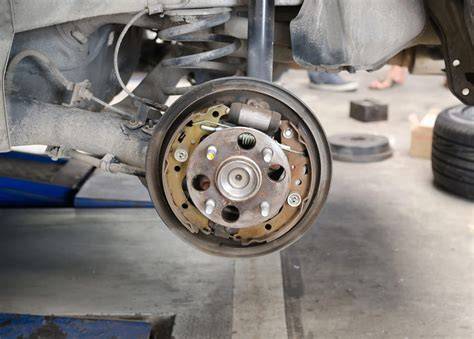

Přehled hlavních komponent bubnové brzdy
- Bubnový buben - pevně spojen s nábojem kola; nosí třecí plochu a žebrování pro chlazení.
- Brzdové čelisti - půlměsíční tvary s obložením; tvoří brzdný kontakt s vnitřní stranou bubnu.
- Rozpěrné zařízení - jedna nebo dva rozpěrné válečky (pístky) pro vytvoření brzdného tlaku.
- Pístky a brzdová kapalina - tlak kapaliny pohání pístky a vytváří brzdný moment.
- Parkovací a nouzové čelisti - zajišťují funkčnost parkovací brzdy a její působení bez aktivace provozní brzdy.
Historické a praktické postřehy
Historicky bubnové brzdy byly v některých aplikacích stále preferovány díky nižším nákladům a jejich jednoduchosti, zvláště v méně zatížených zadních nápravách nebo v některých levnějších modelech. V současnosti zůstávají důležitou součástí diskuzí o toleranci tepelného namáhání, údržbě a spolehlivosti, a jejich studium pomáhá navrhovat hybridní a specializované brzdové systémy, které kombinují výhody obou technologií.
Němci nechápali, proč SOVĚTSKÉ lokomotivy jezdí i při −40 °C
V oblasti závodních a výkonnostních vozů se stále více prosazuje tkzv. kotoučová technologie díky lepšímu odvodu tepla, lepší kontrole brzdného systému a kompatibilitě s ABS, ačkoli bubnové brzdy nacházejí uplatnění v specifických podmínkách a epochách vývoje vozidel.
Pro motoristy a techniky z hlediska údržby je klíčové rozlišovat dobu životnosti jednotlivých dílů a zajistit pravidelnou kontrolu a výměnu nalézané opotřebené součástky podle doporučení výrobce. Bubnové brzdy tak zůstávají důležitým tématem v historii i současnosti brzdových technologií a jejich pochopení poskytuje cenné poznatky pro pokročilé konstrukce a spolehlivost vozidel.
