Brzdový spínač hraje klíčovou roli v signalizaci brzdového systému a správnému fungování brzdových světel. Často bývá příčinou problémů právě špatné funkce spínače, vadného relé nebo kabeláže pod palubní deskou. Níže přehledně shrnujeme nejčastější scénáře a postupy, které častí uživatelé uvádějí při řešení problémů s brzdovými světly a brzdovým spínačem u Škody 100.
Nejčastější problémy a jejich příčiny
- Brzdové světla nesvítí (nebo svítí stále) - problém může být v samotném spínači, v relé brzdového systému, nebo v kabeláži vedoucí k zadním světlům.
- Kontrolka na palubní desce bliká po zmáčknutí pedálu - signál z brzdového spínače nemusí být správně veden k relé nebo zapojené kabeláži, případně je vadný tlakový spínač.
- Žádná reakce po zmáčknutí pedálu - mohlo by jít o odpojení vedení, špatné zapojení relé mezi větvemi kabeláže, nebo o problém v hlavním vypínači/pojistce.
- U vozů s HBV (hydraulickým brzdovým systémem) může být několik barev kabelů a jejich správné zapojení rozhodující pro správnou funkci signálů.
Seznam častých řešení, která se v komunitě osvědčila
- Ověření a výměna tlakových spínačů: u některých vozů jsou tlakové spínače opotřebované a je nutné je nahradit novými. Po výměně a kontrole správného připojení bývá brzdová signalizace stabilní.
- Přepojení a kontrola kabelů k zadním brzdovým světlům: zelené vodiče bývají součástí původní kabeláže HBV a mohou být rozdělené do dvou větví, které musí vést samostatně na levou a pravou brzdu. Zkontrolujte jejich kontakt a izolaci.
- Přepínání kabeláže mezi větvemi spínače: někdy bývá relé zapojeno mezi obě větve, což může způsobovat neurčité chování světel. Správná konfigurace bývá, že signál z pedálu přeruší obě větve současně přes správně zapojené relé.
- Zkontrolování žárovek a kostření: i když problém vypadá na spínač, bývá časté, že vadná žárovka nebo špatné kostření způsobí, že světla svítí jen silně nebo vůbec.
- Kontrola pojistek a relé brzdového systému: kontrolka na palubní desce a samotná funkce světel bývá spojena s konkrétním relé. Je potřeba zkontrolovat kontakt a funkčnost relé i při výměně spínačů.
Praktické poznámky z uživatelských zkušeností
Uživatelé často uvádějí, že po výměně tlakových spínačů a kontrole elektrických spojů se brzdové světla vrátily do normálu a kontrolka na palubě již neproudí. V některých případech je nutné provést postup krok za krokem: zkontrolovat žárovky a kostření, zkontrolovat kabeláž zelených vodičů, zjistit, zda plus od pojistky vede tam, kde má, a až poté řešit samotné relé mezi větvemi. Dlouhodobé řešení bývá kombinací výměny vadného spínače, správného zapojení relé a důkladné kontroly kabeláže pod palubkou.
V diskusích se objevují dotazy, zda tlakové spínače pro HBV mohou být 24V - a odpověď bývá, že systém musí být kompatibilní se specifikací daného vozu. Důležité je také sledovat, zda pravé a levé brzdy vedou samostatné zelené vodiče, které musí být zapojeny tak, aby ovládaly světla správně bez vzájemného interferování.
Praktický postup pro diagnostiku a opravu
- Zjistěte, zda brzdové světla nesvítí vůbec, svítí jen některá nebo blikají. Pozorujte i kontrolku na palubě po stlačení pedálu.
- Zkontrolujte žárovky a kostření zadních světel.
- Proveďte vizuální kontrolu kabeláže pod palubní deskou a u zadních brzdových světel - hledat volné kontakty, oxidaci a poškozené izolace.
- Ověřte zapojení tlakových spínačů a jejich případnou výměnu za nové. Dbejte na správné zapojení v souvislosti s HBV a kabeláží levou a pravou brzdy.
- Zkontrolujte relé brzdového systému a jeho zapojení mezi větvemi. Ujistěte se, že signál z pedálu jde správně na obě světla a že relé spíná správně.
- Testujte funkci po každé změně - stlačte педál a sledujte, zda světla reagují a kontrolka na palubní desce zhasne či blíží signálu.

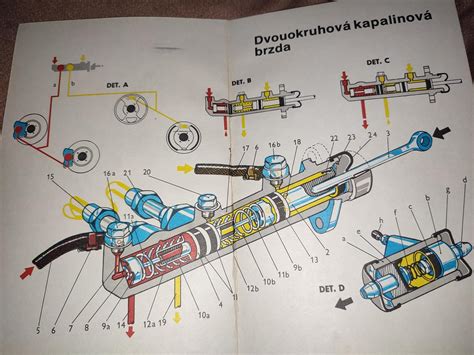

Obrázky a vizuální pomůcky
Video návod: diagnostika a oprava brzdových světel
Škoda 100, bzdy KO, výměna brzdového třmenu "prasátko" pokračování s renovací brzd na Jožinovi
Tabulka - základní součásti a jejich role
| Součást | Role | Časté problémy |
|---|---|---|
| Tlakový spínač | Spouští signál pro brzdová světla | Opotřebení, netěsní, výměna nutná |
| Relé brzdového systému | Reguluje tok signálu na světla | Vytlumení kontaktů, špatné zapojení |
| Kabeláž HBV | Propojuje spínač, světla a relé | Poškození izolace, špatné kontakty |
Závěrečná poznámka k praktickému použití
Správná diagnostika a opravy vyžaduje pečlivost a postupné ověřování jednotlivých částí systému. Když brzdové světla fungují správně, kontrolka na palubní desce by neměla blikat a světla by měla reagovat přesně na stlačení brzdového pedálu. Dodržování správného zapojení a ověření kontaktů zvyšuje spolehlivost systému na cestách.
