Článek shrnuje kompatibilní modely Suzuki a poskytuje praktické informace o zapojení brzdového spínače, jeho diagnostice a běžných postupech údržby. Vychází z dostupných dílčích návodů a zkušeností uživatelů, takže lze postupovat i bez originálního servisního manuálu, pokud je k dispozici alespoň základní popis kontaktů na diagnostické svorce a pravidelné ověření funkčnosti systému.
Kompatibilita modelů
Seznam modelů Suzuki, na něž se uvedené postupy mohou vztahovat, zahrnuje zejména:
- GSX-R600 (2004-2009)
- GSX-R750 (2004-2009)
- GSX-R1000 (2003-2009)
- GSF650 Bandit (2007-2009)
- GSF1250 Bandit (2007-2009)
- GSX650F (2008-2009)
- DL650 V-Strom (2004-2009)
- DL1000 V-Strom (2004-2009)
- SV650 (2003-2009)
- SV1000 (2003-2009)
- Boulevard C109R/T (2008-2009)
- M109R, M109R2 (2006-2009, 2008-2009)
- C50, C90, M50, M90 (různé roky 2005-2009)
- Intruder C1800R, M1800R a související varianty (2006-2009)
- Další modelové řady dle dostupných informací
Princip zapojení brzdového spínače
Brzdový spínač na uvedených modelech bývá napojen na diagnostickou svorku (zásuvku) a jeho funkcí je vyhodnocovat stav brzdového pedálu či páky. Po krátkém propojení dvou kontaktů na diagnostické svorce se na palubní desce vytvoří indikace, která umožní ověřit polohu škrticí klapky a aktuální stav řídicí jednotky.
Postup zapojení pro rychlou diagnostiku
- Odpojte akumulátor pro jistotu - zejména při zásahu do kabeláže.
- Najděte diagnostickou svorku a krátce propojíte dva kontakty drátkem.
- Existuje vizuální a čitelný výstup na přístrojové desce: místo počtu kilometrů se objeví pomlčka jako indikace polohy škrticí klapky, a dále text začínající „c“ a čísla (např. c00). c00 znamená bez závady; „c xx“ může indikovat uloženou závadu v paměti řídicí jednotky.
- Po každé sekundě se zobrazí aktualizace a pokud je závada, číslo se může měnit podle kódu uloženého v řídicí jednotce.
Interpretace kódů a diagnostika
Podle manuálů bývá u jednotlivých strojů kódová tabulka rozdílná. Obvykle:
- c00 - bez závady
- c01, c02, … - identifikace uložené závady; čísla se liší podle kódu a mohou vyžadovat servisní zásah
Je výhodné mít k ruce servisní manuál pro konkrétní model - Bandit v některých verzích nemusí mít stejnou tabulku kódů jako jiné modely. Pokud máte manuál s servisní příručkou pro český trh, bývá označení závad shodné s evropskými standardy.
Umístění brzdového spínače
Umístění bývá u brzdového náboje či u brzdového rolety na některých modelech. Obecně:
- Spínač bývá v blízkosti brzdového pedálu či páky na zadní části motocykla.
- Ve některých starších typech může být zabudován v tělese brzdiče nebo v řídící jednotce ABS (pokud je vozidlo vybaveno).
Při kontrole je třeba ověřit pevné a bezpříznakové kontaktování kabeláže - vizuálně zkontrolujte kabely a konektory, případně doplňte ochranné krytky proti vlhkosti a živinám.
Schéma zapojení a praktické poznámky
Schéma zapojení se může mírně lišit podle konkrétního modelu a roku výroby. Obecně platí:
- Hlavní kabely vedou z vypínače spojky a z řídicí jednotky (ECU) k palubní desce a k brzdovému pedálu.
- Diagnostická svorka bývá přístupná pod krytem motoru nebo v prostoru nádrže; často stačí propojka mezi dvěma kontakty.
- Pokud po propojení svorky a zapnutí klíčku na displeji není nic vidět, znovu zkontrolujte spojení, pojistky a stav baterie.
Praktické tipy pro opravu a údržbu
- Vyvarujte se zkratu propojením na diagnostické svorce - používejte měděný drát s izolací vhodnou pro elektroniku.
- Před dlouhou jízdou zkontrolujte stav FI (spouštěcího systému) a ujistěte se, že závady nejsou v paměti řídicí jednotky.
- Pokud máte dílnu a dostupný servisní manuál, vyfotografujte tabulky a sdílejte je pro rychlou výměnu informací; v češtině je to výhodou, ale mezinárodní verze bývají také použitelné.
- V některých verzích byste měli mít k dispozici i manuál s popisem kódů pro konkrétní model - Keře a podobné varianty mohou mít identické označení závad.
Vizuální doplnění pro lepší orientaci

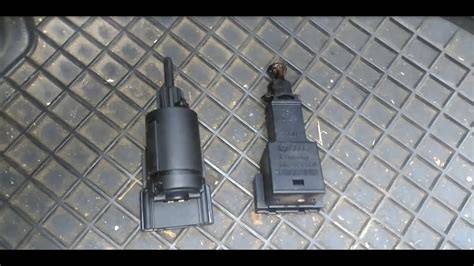

Infografika ukazující procesu diagnostiky a fázové schéma zapojení brzdového spínače pomůže rychle porozumět postupu.
Mapa rozmístění spínače na různých modelech pro rychlou orientaci v terénu servisního zásahu.
Video návod na diagnostiku
Krátké video ukazuje typický postup pro propojení svorky a interpretaci kódů na palubě.
Brake Pedal and Brake Light Sensor Switch Testing and Replacement
Tabulka - příklad výše popsaných kódů
| Kód | Význam | Postup řešení |
|---|---|---|
| c00 | bez závady | žádná další akce |
| cxx | závada v paměti ECU | provést diagnostiku ECU, zkontrolovat kabeláž |
Další poznámky k ověřování stavu
Před každým výjezdem na delší cestu je vhodné zkontrolovat stav FI a ujistit se, že brzdový systém reaguje správně na signály ECU. Obrázek ze zkušeností kamaráda ilustruje obecný postup a potvrzuje, že princip je sdílený napříč modely Suzuki.
