Brzdový třmen je klíčovou součástí brzdového systému každého vozidla, zodpovědnou za spolehlivé zpomalení a zastavení. V tomto článku se zaměříme na brzdový třmen zadní určený pro vozy Volkswagen Golf IV a související modely, včetně detailních technických specifikací a informací o použití.
Specifikace zadního brzdového třmenu
Tento specifický zadní brzdový třmen je určen pro vozy s kotoučovou brzdou a má průměr pístu 38 mm. Je kompatibilní s modely Volkswagen Golf IV vyráběnými od roku 1997 do 2005.
Další vozidla, pro která je tento typ třmenu určen, zahrnují:
- Škoda Octavia (od roku 1997 do 2005)
Technické parametry:
- Typ brzdového kotouče: plný
- Typ brzdového třmenu: pěstní typ sedla
- Typ brzdového třmenu: Třmen kotoučové brzdy s integrovanou ruční brzdou
- Materiál: hliník
- Průměr pístu: 38 mm
- Párová čísla výrobku: BHN181
Kompatibilita vozidel
Brzdový třmen se 38mm pístkem je určen pro širokou škálu vozidel koncernu VW a dalších značek.
Audi
- A3 (8L1): 1.6 (09.1996-05.2003), 1.8 (09.1996-05.2003), 1.8 T (12.1996-05.2003), 1.8 T (12.1998-05.2003), 1.9 TDI (08.1997-07.2001), 1.9 TDI (09.1996-07.2001)
- TT (8N3): 1.8 T (10.1998-06.2006)
- TT Roadster (8N9): 3.2 VR6 quattro (07.2003-06.2006)
Seat
- Córdoba (6K1, 6K2): 1.8 T 20V Cupra (07.2000-10.2002), 1.9 TDI (03.1997-10.2002)
- Córdoba Vario (6K5): 1.9 TDI (07.1997-12.2002)
- Ibiza II (6K1): 1.4 i 16V (06.1997-02.2002), 1.8 T 20V Cupra (07.2000-02.2002), 1.9 TDI (02.1997-02.2002), 2.0 i (03.1993-08.1999), 2.0 i 16V (08.1996-08.1999)
- Leon (1M1): 1.4 16V (11.1999-06.2006), 1.9 TDI (10.2005-06.2006)
- Toledo II (1M2): 1.4 16V (01.2000-05.2002)
Škoda
- Octavia I (1U2): 1.8 (09.1996-07.2000), 1.9 TDI (08.1997-01.2006)
- Octavia I Combi (1U5): 1.9 TDI (07.1998-01.2006)
Volkswagen
- Bora Variant (1J6): 1.9 TDI (11.2000-05.2005)
- Golf IV (1J1): 1.4 16V (10.1997-05.2004), 1.8 (08.1997-06.2005), 1.8 T (08.1997-06.2005), 1.9 SDI (08.1997-06.2005), 1.9 TDI (08.1997-05.2004), 1.9 TDI (10.1997-05.2004), 1.9 TDI (12.1998-06.2001), 2.0 (07.1998-05.2004), 2.3 V5 (08.1997-10.2000)
- Golf IV Cabriolet (1E7): 1.6 (06.1998-06.2002), 1.8 (06.1998-06.2002), 1.8 (06.1998-06.2002), 1.9 TDI (06.1998-06.2002), 1.9 TDI (06.1998-06.2002), 2.0 (06.1998-06.2002)
- New Beetle (9C1, 1C1): 1.9 TDI (01.1998-06.2004), 2.0 (01.1998-09.2010)
- Polo III Classic (6V2): 90 1.8 (01.1997-09.2001)
- Polo Variant (6V5): 1.6 (05.1997-09.2001), 1.9 TDI (05.1997-09.2001), 1.9 TDI (06.1998-09.2001)
Označení a referenční kódy
Pro přesnou identifikaci a nalezení náhradních dílů je klíčové znát referenční kódy. Níže uvádíme přehled některých z nich:
Referenční kódy výrobců:
- AUDI: 1J0 615 423, 8N0 615 423
- SEAT: 1J0 615 423
- ŠKODA: 1J0 615 423
- VW: 1J0 615 423
Konkurenční kódy (příklady):
- A.B.S.: 521131
- ATE: 24.3384-1723.5
- BOSCH: 0 986 473 072
- BREMBO: F85140
- FEBI BILSTEIN: 17893
- TRW: BHN181
- ZIMMERMANN: 100.3.10011
Důležité informace k montáži a použití
Správná funkce brzdového systému je zásadní pro bezpečnost jízdy. Je důležité používat kvalitní náhradní díly a dbát na správnou instalaci.
Důležité upozornění: Nelze objednávat díly pouze podle názvu vozidla. Vždy je nutné ověřit kompatibilitu konkrétního dílu s Vaším vozem pomocí VIN kódu nebo přesných technických parametrů.
Při výměně brzdového třmenu je doporučeno zkontrolovat stav souvisejících komponent, jako jsou brzdové hadice, kotouče a destičky, aby byla zajištěna maximální účinnost brzdného systému.
Informace o montáži a použití:
- A.B.S. - Brzdový třmen (např. ABS 521451, ABS 521452)
- Výměnný díl, cena je uvedena včetně zálohy.
- Montovaná strana: levá zadní náprava (např. pro kotouče 230 mm, PR-číslo 1KK, 1KS, píst 38 mm, brzdový systém LUCAS/TRW)
- Montovaná strana: pravá zadní náprava (např. pro kotouče 230 mm, PR-číslo 1KK, 1KS, píst 38 mm, brzdový systém LUCAS/TRW)
- Materiál: hliník
- Typ brzdového třmenu: Třmen kotoučové brzdy s integrovanou ruční brzdou
Jak vyměnit zadní brzdový třmen / třmen brzdy na VW GOLF 4 (1J1) [NÁVOD AUTODOC]
Sady na opravu a příslušenství
Kromě samotných brzdových třmenů jsou k dispozici také sady na opravu a sady vodicích pouzder:
Sada na opravu brzdového třmenu
- A.B.S. - Sada na opravu brzdového třmenu (např. ABS 53154, ABS 43664)
- Obsahuje díly pro opravu třmenu, obvykle bez pístu.
- Montovaná strana: zadní náprava nebo přední osa.
- Průměr pístu: 38 mm (pro zadní nápravu) nebo 54 mm (pro přední osu).
- Brzdový systém: LUCAS/TRW nebo ATE.

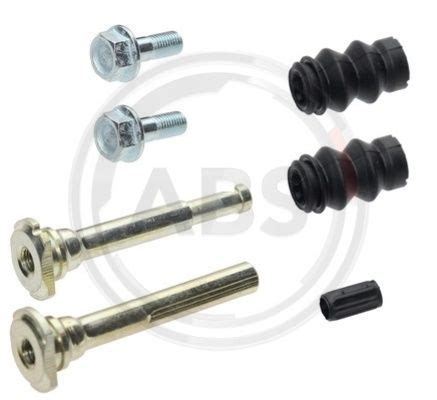

Sada vodicích pouzder brzdového třmenu
- A.B.S. - Sada vodicích pouzder brzdového třmenu (např. ABS 55005, ABS 55006)
- Určeno pro přední osu.
- Brzdový systém: ATE.
- Doplňkové informace: bez šroubu, s přídavným vodicím kolíkem.
Poznámka k montáži: Při instalaci brzdového třmenu je důležité dodržovat pokyny výrobce vozidla a postupovat opatrně. Doporučuje se odborná montáž.
