Zdarec! Tento průvodce vychází z uživatelských zkušeností a detailních popisů instalace a demontáže horní části radicí páky a souvisejících komponent, včetně manžety, rámu a hlavice. Postup je rozvržen tak, aby byl srozumitelný i pro laiky a zároveň vycházel z praktických poznatků uvedených v diskuzích a manuálech.
Co budete potřebovat
- šroubovák (plochý a případně křížový)
- přípravky na povolení spon a pásků
- novou hlavici radicí páky (pokud je stará) a případně novou manžetu
- příslušné doleva-doprava nářadí podle modelu (např. nářadí pro demontáž rámu kolem řadičky)
- chemopren nebo jiný bytelný lepidlo na dočasné upevnění částí po výměně
Postup demontáže horní části a vyjmutí hlavice

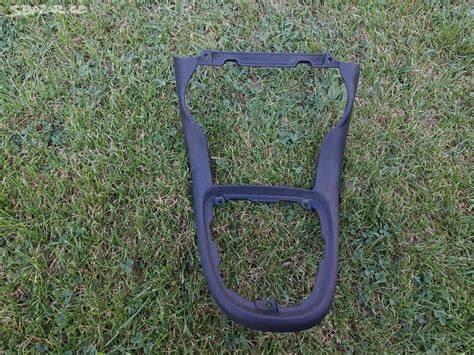

- Odepněte rám kolem řadicí páky. Oddělení rámu bývá uvedeno v servisním manuálu a obvykle vyžaduje povolení několika spon a popřípadě demontáž plastových krytů.
- Postupně povolte kovovou sponu, která drží pytel a hlavici. V některých případech je nutné použít šroubovák k rozstřelení pásky, která drží pytel a hlavici.
- Poté sundejte hlavici spolu s manžetou. Podle zkušeností z diskuzí bývá pytel upevněn tak, že po uvolnění spon se hlavice dá z jádra vytáhnout spolu s manžetou, nebo jen samotná hlavice, pokud zůstane manžeta na místě.
- Pokud je hlavice pevně uchycena, lze jí povytáhnout tahovým pohybem s jemným zatlačením; někdy je potřeba vyvinout větší sílu, ale buďte opatrní, abyste nepoškodili okolní plastové díly.
- V případě, že je potřeba vyndat i pytel, demontujte spodní část a dále pokračujte v rozebírání vnitřních částí dle servisu. Pozor na pružiny a drobné součástky, které se mohou vysmeknout.
Instalace nové hlavice a zajištění správného usazení
- Uložte novou hlavici na správné místo a zajistěte ji novou manžetou, pokud je její stav opotřebovaný nebo poškozený.
- Pokud je součástí výměny i rám kolem páky, nasaďte rám zpět a upevněte jej sponkami a zajišťujícími prvky dle manuálu.
- Vraťte pytel na své místo a upevněte ho vhodnou sponou. Následně upevněte hlavici i s manžetou skrze rám a sponu, která ji drží.
- Ověřte, že vše sedí pevně; pokud je potřeba, použijte lepidlo typu chemopren pro jisté přichycení, ale dbejte na to, aby bylo aplikované jen na místech, která nebudou rušit chod páky.
Specifické poznámky pro různé modely a řešené problémy
U některých verzí, například u motorů 1.6, mohou být rozměry hlavice odlišné a vyžadovat kompromisní řešení, jako je odvrtání a dobroušení, nebo použití jiného typu hlavice. V případě, že hlavice má menší díru, lze vyřešit úpravou a upevněním pomocí lepidla, ale dbejte na to, aby nedošlo k poškození zubu nebo gumového těsnění.
Příklady zkušeností z praxe
„Ahoj, dnes mi přišla nová řadící páka 4x4 6-kvalt, tak jsem jí chtěl vyměnit, ale je tam nějak podivně namontovaná a s pochybným guferem utažená“
„Musis sundat ramecek okolo radici paky. potom povolis kovovou sponu co drži klacek a ramecek pohromade a pak uz jenom rozpojis plastovou sponu, která drži pytel a hlavici.“
„Podle servisního manuálu se má nejprve odepnout rukojeť řadicí páky, demontovat pružina a poté se má sundat ten pytel. Ahoj, tak se mi to už povedlo sundat, bohužel i manžetou.“
Možné doprovodné prvky a vizuální podpora
Vhodné obrázky nebo schémata mohou zahrnout vyobrazení demontáže rámu kolem řadicí páky, umístění spony a pytle, a ukázku správného usazení hlavice. Níže jsou navržena témata pro vizuály a videa.
Demontáž Hlavice radiacej páky //Fabia 1 (99-07) [NÁVOD]
Tabelární přehled kroků
| Krok | Popis | Rizika |
|---|---|---|
| 1 | Odepnout rám kolem páky | Poškození plastů |
| 2 | Uvolnit kovovou sponu | Ztráta spon |
| 3 | Sundat hlavici a pytel | Náraz na zub hlavice |
| 4 | Vyměnit/namontovat novou hlavici a manžetu | Nesprávné usazení |
