Úvod do modulu CIM
Modul CIM (Communication and Information Module) v automobiloch Opel Vectra C je zodpovedný za ovládanie a správu funkcií spojených s tlačidlami na volante a prepínačmi svetiel. Jeho správna funkcia je kľúčová pre komfort a bezpečnosť jazdy.
Demontáž modulu CIM
Pre prístup k modulu CIM je potrebné vykonať niekoľko krokov:
- Najprv je potrebné odskrutkovať skrutky, ktoré upevňujú plastové kryty okolo tlačidiel na volante. Tieto skrutky sú umiestnené vpredu a ich hlavy sú zakryté krytkami. Po odstránení krytiek je možné skrutky odskrutkovať.
- Po sňatí krytov je potrebné odpojiť páčky prepínačov svetiel. Na ich upevnenie slúži špeciálna západka, ktorú je potrebné stlačiť.
- Ďalším krokom je demontáž airbagu. V otvoroch za volantom je možné vložiť malý plochý skrutkovač a podvihnutím uvoľniť pružinové spony, ktoré airbag držia.
- Po odpojení airbagu je potrebné odistiť a odpojiť konektory, ktoré sú k nemu pripojené.
- Následne sa odskrutkuje skrutka, ktorá drží volant, a volant sa odstráni z osi stĺpika riadenia.
- V tomto momente je možné vybrať zostavu špirálového kábla (navíjací pásik pre airbag). Je dôležité dbať na zarovnanie šípok a počas demontáže kábel neotáčať, aby nedošlo k jeho poškodeniu.
Prístup k elektronike a tlačidlám
Po odstránení plastového krytu získate prístup k elektronickej doske, na ktorej sú pripevnené držiaky tlačidiel, ktoré je možné demontovať.
Demontáž tlačidiel na centrálnej konzole je pomerne jednoduchá, pretože sú len zasunuté pomocou pružných kovových jazýčkov.
Možné problémy a diagnostika
Pri demontáži a montáži modulu CIM sa môžu vyskytnúť rôzne problémy. Jeden z používateľov popísal situáciu, kedy po zložení CIMu nezapadli ozubené kolieska, čo spôsobilo pretáčanie senzora uhlu natočenia volantu o 100° doprava. V dôsledku toho sa deaktivovalo ESP a prestali fungovať smerovky.
Ak senzor uhlu natočenia volantu nie je v poriadku, smerovky by tiež nemali vypínať. Ak však smerovky vypínajú, problém môže byť inde.
Pre presnú diagnostiku je dôležité sledovať hodnoty v live dátach počas jazdy alebo pri otáčaní volantom. Zamerajte sa na hodnotu uhlu natočenia volantu - či sa mení reálne alebo zostáva na nule.
Servis a výmena komponentov CIM

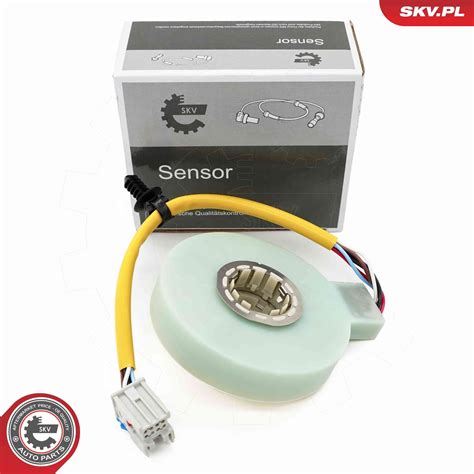

Modul CIM je možné rozobrať a senzor uhlu natočenia je z neho bežne demontovateľný. Senzor je len nasunutý na konektor na plošnej doske CIMu.
V autorizovaných servisoch Opel zvyčajne odporúčajú výmenu celého modulu, pretože manuál pokrýva iba demontáž, montáž a programovanie modulu. Rozoberanie už nie je v obľube.
V rámci modulu CIM je možné vymeniť:
- Navíjací pásik pre airbag
- Kolískové prepínače
- Senzor uhlu natočenia
Senzor uhlu natočenia je síce zvyčajne zvarený, ale pri jemnom zaobchádzaní je tiež rozoberateľný.
Nie je jasné, čo by sa stalo, ak by sa namontoval senzor z iného CIM modulu (ideálne so zhodným identifikátorom). Je možné, že by po kalibrácii fungoval, alebo by bolo potrebné preprogramovanie CIM modulu, prípadne by CIM s iným senzorom vôbec nekomunikoval.
Problémy s programovaním nového CIM modulu
Pri výmene CIM modulu sa môže vyskytnúť problém s prijatím PIN kódu nového (použitého) modulu. Ak nový CIM nie je odblokovaný, nemusí prijať svoj PIN, čo znemožňuje konfiguráciu CAN zbernice, programovanie imobilizéra a reset CIMu.
V takom prípade je možné, že bol modul už zakúpený zablokovaný. Pre jeho odblokovanie alebo reset PINu je potrebné použiť príslušné diagnostické nástroje a postupy.
Po pripojení nového CIM modulu a zadaní PIN kódu (čítaného z EEPROM) môže dôjsť k spusteniu časového oneskorenia, po ktorom sa PIN stále neakceptuje.
Po úspešnom pripojení a zadaní VIN a mechanického kľúča sa môže vyskytnúť problém s programovaním kľúčov, kedy sa zobrazí "programovanie neúspešné". Podobná situácia môže nastať pri konfigurácii CAN zbernice, aj keď sa nastavenia zapamätajú.
V prípade chyby "neplatný identifikátor prostredia ECM" je potrebné resetovať ECU a všetky moduly. Po resetovaní CIMu a odstránení kľúčov sa môže podariť naprogramovať jeden kľúč, zatiaľ čo druhý nie.
Nakoniec, ak ECU prijme PIN z odblokovaného CIM modulu, všetky funkcie by mali začať fungovať správne.
