Jak zapojit autorádio do Citroënu Xsara II tak, aby fungovalo spolehlivě a vzpomínalo si na stanice, bývá častým tématem na diskuzních fórech. Většina uživatelů řeší, zda kabeláž vede přes iso konektor nebo „přes dráty“ a jaké napájecí vedení je potřeba pro správné fungování paměti rádia po vypnutí klíčku. V následujícím textu shrnuji postupy i úskalí na základě příspěvků uživatelů a zkušeností s tímto autem.
Co je třeba zjistit před samotnou instalací
- Zjistit, zda v autě je zapojený BSI systém (built-in control). Originální rádio s kazetovým systémem často vyžaduje speciální napájení a řízení z klíče; bez BSI nemusí rádio zůstat v paměti.
- Ověřit typ konektoru pro rádio: ISO konektor vs. přímé propojky. Každý způsob zapojení vyžaduje jiné postupy a může ovlivnit chování rádia po vypnutí motoru.
- Zjistit, zda rádio podporuje paměť stanic po vypnutí - některá rádia to neumí při běžném zapojení, jiné lze „přinutit“ přes správné napájení z klíčové polohy.
- Má-li Xsara BSI, bývá jednodušší řešit napájení z klíčového kontaktu a popř. doplnit pojistku v jiné větvi, aby rádio nevybíjelo baterii po zamknutí vozu.
Praktické postupy z diskuzí
Existují dva hlavní směry, jak řešit paměť rádia na Xsara II:
- Zapojit radio na spínané napětí z klíče a zajistit, aby rádio po vypnutí motoru zůstalo napájené dočasně (např. pojistkou v druhé poloze). Tím radio „pamatuje“ stanice, ale vyžaduje vyšší opatrnost s vybitou baterií.
- Když rádio nechce držet paměť ani při zapnuté baterii, řešení bývá v záměně polarity nebo doplnění správného napájení do iso konektoru, případně v přesunu napájení na BSI/příslušný kontakt kvůli řízení z klíče. V některých případech je nutné pořídit kompatibilní adaptér mezi rádio a volantový ovladač - aby šlo ovládání volantu i dálkovým ovladačem.
Jeden uživatel popsal řešení, které fungovalo: „dal jsem pojistku do druhej polohy. rádio se vypne tak minutu po zamknutí auta, po odemknutí se zase zapne a pamatuje si vse.“
Další komentář upozorňuje: „Originál rádio se vypínalo povelem od BSI. To klasické rádio neumí. Musel bys na ISO konektor na místo spínaného napětí rádia přivést napětí za klíčkem.“
Jak postupovat krok za krokem
1) Před demontáží si připravte schéma zapojení pro vaše konkrétní rádio a vůz. Pokud máte originální radio s kazetou, zjistěte, zda lze využít AUX/USB modul a zda rádio podporuje změnu vstupu.
2) Zjistěte typ konektoru na rádiu (ISO vs. originální kabeláž). Pokud jde o ISO, ověřte, které piny jsou napájení + a GND, a které řídí paměť a tlačítka pro volbu volantu nebo dálkového ovládání.
3) Pokud plánujete zapojení přes klíč, zajistěte napájení ze správného kontaktu. V některých autech BSI řídí i napájení rádia, takže bez správného kontaktu rádium nebude mít spínané napětí po vypnutí klíče.
4) V případě potřeby doplňte druhou pojistku v dráze napájení rádia, aby se rádio po zamknutí vypínalo a po odemknutí zase zapínalo s pamětí stanic. Drobné úpravy bývají nezbytné, ale provádějte je bezpečně a s vypnutou baterií.
5) Pokud plánujete použití volantu k ovládání rádia, zvažte vhodný převodník mezi konektorem volantu a rádiem. Existuje více variant zapojení a některé vozy vyžadují specifické odpory pro správnou komunikaci.
6) Po zapojení proveďte test: zapněte klíč, zkontrolujte, zda rádio naskočí, a vyzkoušejte paměť stanic po vypnutí motoru. Zároveň ověřte, že rádio správně reaguje na ovládání z volantu, pokud jej používáte.
Často řešené situace a tipy
- Ne vždy je nutné měnit rádio za nové. Často stačí správně zapojit stávající iso kabeláž a doplnit napájení z klíčového kontaktu.
- U některých modelů Xsara II bývá potřeba BSI modul pro stabilní napájení rádia a pro zachování paměti stanic po vypnutí klíče.
- Pokud originální rádio nepodporuje AUX, můžete řešit externí AUX modul, ale vyžaduje to správné propojení a často zásah do zadních kabelů rádia.
- Pokud chcete používat volantový ovladač, zakupte kompatibilní převodník a dbejte na to, aby byl vybrán správný typ podle roku výroby a varianty Xsary.
Možné související doplňky a schémata
Schéma zapojení a návody jsou často k dispozici na fórech a v technických dokumentacích. Důležité je vycházet z konkrétního modelu rádia a výroby auta, protože i stejné auto může mít odlišné zapojení mezi roky výroby a typy BSI.
Praktická poznámka k jedné z diskuzí
Při vyjednávání mezi ISO konektorem a dráty v Xsara II je často užitečné poptat si konkrétní schéma zapojení pro dané rádio, aby nedošlo k poškození systému a aby rádio správně drželo paměť stanic a nevybíjelo baterii.

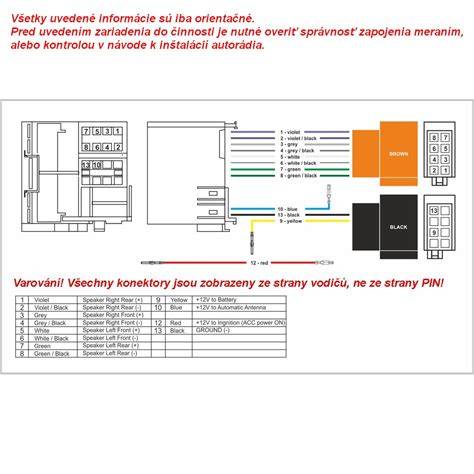

[DIAGRAM] Wiring Diagram Usuario Citroen Xsara 2 0 Hdi
Krátká rekapitulace
Pro úspěšné zapojení autorádia do Citroënu Xsara II a zajištění paměti stanic po vypnutí motoru je klíčové zjistit, zda systém využívá BSI, jaký typ konektoru rádio používá, a správně napájet rádio z klíčového kontaktu. U některých řešení stačí doplnit druhý kontakt pro spínané napětí, u jiných bývá potřeba volbu správného převodníku pro ovládání z volantu. Vždy postupujte podle konkrétního schématu pro vaše rádio a vozidlo a dbejte na bezpečnost při manipulaci s elektroinstalací.
