Parkovací kamera pro Citroen / Peugeot / Toyota (BC PSA-11) je OEM barevná parkovací kamera určená pro instalaci do lampy pro osvětlení zadní registrační značky. Součástí kamery je místo pro umístění patice se žárovkou z původního světla pro registrační značku. Kamera je vhodná pro řadu modelů a generací, zejména Citroën C3, C4, C5, Berlingo, Saxo, Xsara, DS4, Peugeot 206, 207, 307, 307 SW, 407 a Toyota Corolla a Yaris L.
Technické parametry kamery navádějí k širokému použití ve vozech všech uvedených značek. Snímací senzor CMOS 1/3" poskytuje vysokou kvalitu obrazu při různých světelných podmínkách. Kamera nabízí možnost zapnout / vypnout zobrazení pomocných trajektorií (vodící linky) a obsahuje elektronickou clonu: 1/60 až 1/10000 sec. Minimální osvětlení 0,05 lux zajišťuje jasný obraz i za slabého osvětlení. Signál je zpracován v TV systému NTSC a kamera má 700 TV řádků pro ostrý obraz.
Rozsah záběru je 120° horizontálně a obraz je zobrazen zrcadlově, aby řidič viděl obraz v pravé perspektivě při couvání. Vyvážení bílé a automatické AGC/BLC zajišťují stabilní barevné podání za různých podmínek. Provozní teplota kamery je od -30 °C do +70 °C, což ji činí vhodnou do různých klimatických podmínek. Kameru lze napájet napětím 12 V DC a její spotřeba je menší než 1 W, což je nenáročné na provoz vozidla.

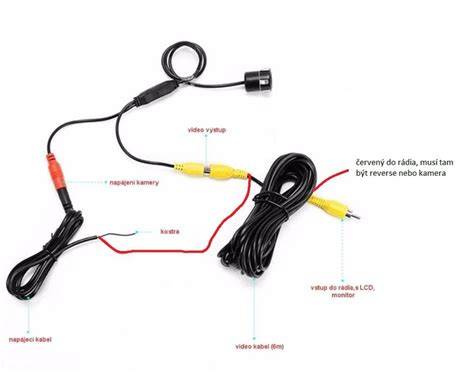

Vysílací kabel má délku 8 m s CINCH/RCA konektorem a dvojité stínění signálu pro lepší odolnost proti rušení. Napájecí kabel má délku 30 cm. Kamera je odolná vůči povětrnostním vlivům dle standardu IP67, což znamená ochranu proti vodě a prachu. Signalový kabel je odklopný s výstupem video 1,0 V / 75 ohm, ideální pro propojení s dovybaveným autorádiem s CINCH AV vstupem.
Montážní poznámky:
- Kamera je určena pro neoriginální (domontovaná) rádia s CINCH AV vstupem. Zvažte kompatibilitu se současným autorádiem a zvolte správný vstup pro zobrazení obrazu.
- Patice pro žárovku z původního světla pro registrační značku umožňuje integraci s původní elektronikou ve voze, čímž zachovává původní vzhled zadní části vozu.
- Instalace vyžaduje připojení k parkovacímu systému a k otevřeným/uzavřeným konektorům v zadní části vozu; v případě potřeby lze doplnit i zobrazení pomocných trajektorií pro lepší orientaci při parkování.
Podrobněji se kamera hodí pro vozy Citroën C3 (2002-2009), C3 Picasso (2009-), C3 AirCross (2010-), C4 Picasso (2006-2013), C5, Berlingo, Saxo, Xsara, DS4; dále pro Peugeot 206, 207, 307, 307 SW, 407 a Toyota Corolla (2014-) a Toyota Yaris L. Tyto modely sdílejí kompatibilní rozměry a rozměrové tolerances, které umožňují zamontovat kameru do lampy pro osvětlení SPZ.
Technické parametry (shrnutí):
- Snímací senzor: CMOS 1/3"
- Možnost zapnout/vypnout trajektorie
- Elektronická clona: 1/60 - 1/10000 sec
- Minimální osvětlení: 0,05 lux
- TV systém: NTSC
- Počet TV řádků: 700
- Ochrana IP67
- Horizontální úhel: 120°
- Zobrazení obrazu: zrcadlové
- Vyvážení bílé: automatické
- Provozní teplota: -30 °C až +70 °C
- AGC, BLC: automatické
- Signálový kabel: 8 m, CINCH/RCA
- Napájení: 12 V DC
- Spotřeba: < 1 W
- Rozměry podstavce: 56 x 29 mm
Poznámka: Kamera je určena pro neoriginální (domontovaná) rádia s CINCH AV vstupem.
Podle tvrzení z nabídky a popisu výrobku lze kameru využít pro starší i novější modely ve spojení s vhodným OEM či aftermarket rádiem. Dlouhý signálový kabel a odolné provedení zajišťují stabilní provoz i při nepříznivých podmínkách. Je vhodná pro vozy Citroën, Peugeot a Toyota, které sdílejí kompatibilní konstrukční prvky a typy konektorů.
Parkovací kamera - instalace
Pokyny pro instalaci a použití:
- Ověřte kompatibilitu s vaším rádiem a CINCH AV vstupem.
- Pokud je potřeba, doplňte adaptéry pro správné připojení kabelů a signálového vedení.
- Zajistěte správné vedení kabelů tak, aby nezasahovaly do pohybových částí a nevedly k rušení napájení nebo signálu.
- Po instalaci proveďte testní zkoušku sledu propagace obrazu, zrcadlivé reprodukce a nastavení trajektorií pro lepší manévrovatelnost.
BC PSA-11 představuje praktické řešení pro majitele vozů Citroën, Peugeot a Toyota, kteří chtějí zlepšit viditelnost při couvání bez zásahu do estetického vzhledu vozu. Díky IP67 ochraně a širokému úhlu záběru poskytuje spolehlivý obraz za vozem a umožňuje integraci do lampy zadní SPZ spolu se světlem. Kombinace CMOS senzoru, automatického vyvážení bílé a minimalní spotřeby ji činí vhodnou volbou pro moderní i starší modely.
