General purpose dioda typu IN4002 patří do rodiny 1N400x, která zahrnuje provedení od 1N4001 po 1N4007. Dioda IN4002 je tedy součástí rozsáhlé řady rectifier diod s různým zpětným napětím.
Obecný popis a hlavní vlastnosti
Jedná se o axiální diodu s jedním směrem toku proudu, tedy mezi anotou a katodou. Dioda je vyrobena v plastovém housení a lze ji montovat na různá místa v elektronických obvodech. Hlavními přednostmi jsou nízké náklady, proud až 1 A a dissipace až 3 W. Reverzní proud je v řádu několika mikroampérů, což ji činí vhodnou pro méně náročné aplikace.
Zapojení a použití
Pro návrh obvodů je klíčová integrace diody IN4002 do obvodů s nízkým proudem a s vyžadovanou ochranou proti zpětnému napětí. Diody této řady se používají mimo jiné pro konstrukci můstků pro změnu AC na DC spolu s filtračními kondenzátory. Srovnáním s dalšími členy řady 1N400x lze říci, že IN4002 má středně vysoké zpětné napětí a vhodný výkon pro typické univerzální aplikace.
V kontextu schémat jako LM338 (regulátor) či dalších IC regulátorů se dioda IN4002 může uplatnit v ochranných a vyrovnávacích částech obvodu. Při návrhu je důležité sledovat, že výstupní kondenzátory a odpory určují potřebu dalších ochranných prvků a velikost proudových špiček. V některých případech může dojít k rychlému vybíjení výstupního kondenzátoru a proudové špičce, kterou pomáhá řídit vhodně volený rezistor.
Rozdíl vůči ostatním diodám 1N400x
Hlavní rozdíly mezi 1N4007 a ostatními diodami 1N400x jsou v uvedených parametrech: [zpětné napětí, zpětný RMS, kapacita spoje]. Zatímco 1N4007 má zpětné napětí až 1000 V a kapacitu kolem 8 pF, nižší varianty jako 1N4001 mají nižší napětí a jiné elektrické parametry. IN4002 představuje kompromis mezi napětím a proudem pro běžné napájecí a usměrňovací aplikace.
Schéma zapojení s LM338 a diodou IN4002
V popisech bývá uvedeno použití diody IN4002 v ochranné sekci okolních obvodů u LM338, nebo v podobě můstku pro konverzi AC na DC. Dioda pomáhá zabezpečit obvod při přepětí a odlehčit regulatoru v krátkodobých špičkách. Přesné zapojení zahrnuje jednak samotnou diodu, jednak kondenzátory a odpory dle konkrétního návrhu obvodu.
Technické poznámky k zapojení do airbagových systémů
Airbagové systémy vyžadují vysokou spolehlivost a důkladné ověření prvků v obvodech. V popisech diod IN4002 bývá uvedeno, že mohou být součástí obvodů pro konverzi napětí a ochranné obvody, ale specifické zapojení pro BMW a pro bezpečnostní aplikace musí být vždy v souladu s technickou dokumentací výrobce a homologacemi. Důležité je zajistit správné směrování proudu, minimalizaci zpětného proudu a zajištění vhodného odolání špičkám v systému.
Obecné poznámky k použití v praxi
1N400x diody jsou vhodné pro projekty vyžadující spolehlivé a levné usměrnění do 1 A s nízkým reverzním proudem. IN4002 se hodí pro obvody, kde je vyžadováno kompromisní napětí a spolehlivý výkon, a lze ji použít v různých částech analogových i digitálních návrhů. Pokud je součástí schématu airbagového systému, je nutné postupovat striktě podle platných norem a schválení pro automobilový průmysl a provést důkladné testy bezpečnosti.

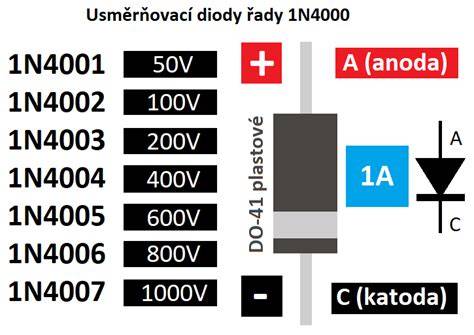

Tabulka srovnání vybraných diod 1N400x
| Dioda | Napětí PIV (V) | RMS (V) | Průrazný proud (A) | Kapacita (pF) |
|---|---|---|---|---|
| 1N4001 | 50 | 35 | 1 | 15 |
| 1N4002 | 100 | 70 | 1 | 15 |
| 1N4007 | 1000 | 700 | 1 | 8 |
