Parkovací kamera určená pro Ford Kuga a další modely Ford poskytuje jasný obraz prostoru za vozidlem a zjednodušuje couvání i parkování v těsných prostorách. Níže najdete podrobný popis kompatibility, technických parametrů, funkcí vodítek, možnosti nastavení a praktické informace o instalaci a provozu.
Kompatibilita a určení
CCD parkovací kamera Ford/Jaguar je CCD parkovací kamera pro instalaci do lampy pro osvětlení zadní registrační značky. Určeno pro automobily:
- FORD Mondeo BA7 od r.v. 2007
- FORD Focus II Hatchback C307 (2008->2011)
- FORD Fiesta V (2002-2008)
- FORD Kuga II (2/2008-2/2013)
- FORD C-max DXA od r.v. 12/2010
- FORD S-max od r.v. 2006
- FORD Kuga II DM2 od r.v. 5/2012
- FORD Galaxy od r.v. 2006
- FORD Transit Connect od r.v. 9/2013
- FORD Tourneo Connect od r.v. 9/2013
- FORD Transit Custom FCC od r.v. 11/2012
- FORD Tourneo Custom FAC od r.v. 11/2012
- FORD Ranger od r.v.
Parkovací kamera na míru je navržena speciálně pro použití s vozidly uvedenými v seznamu níže. Parkovací kamera je určena k výměně OEM lampy a má vestavěnou LED žárovku. Původní číslo dílu, určeno k výměně, je „5105886“ a je vidět na přední straně originálního krytu lampy SPZ jak je vidět na obrázku.
Hlavní funkce a režimy zobrazení
Tato couvací kamera vám poskytne větší jistotu při couvání a umožní vám jasný výhled na silnici za vámi, což vám pomůže při parkování v úzkých prostorech a souběžných ulicích. Kamera umožňuje zobrazení nebo skrytí trajektorií (vodících linek). Kamera nabízí během couvání zobrazení na displeji a zobrazuje vodicí čáry pro parkování, které vám usnadní případné manévry a pomohou vám dostat se do obtížných prostor.
Typy vodítek, které systém používá
- Aktivní vodítka: ukazují předpokládanou dráhu vozidla při couvání. Aktivní vodítka se zobrazují pouze s pevnými vodítky. Chcete-li použít aktivní vodítka, otočte volant tak, aby byla vodítka nasměrována na předpokládanou dráhu vozidla. Aktivní vodítka se nezobrazují, když je volant v přímé poloze.
- Pevná vodítka: ukazují skutečnou dráhu vozidla při couvání v přímém směru. To může být užitečné při couvání na parkovací místo nebo parkování vozidla vedle objektu, který je za vámi.
- Středová linie: pomáhá srovnat střed vozidla vzhledem k objektu.
Pevná a aktivní vodítka mizí a zobrazují se v závislosti na poloze volantu. Pokud při couvání změníte polohu volantu, může se vozidlo od původně předpokládané dráhy odchýlit. Aktivní vodítka se zobrazují pouze s pevnými vodítky. Po odpojení akumulátoru, nemusí být aktivní vodítka funkční, dokud vaše vozidlo nebylo řízeno na krátkou vzdálenost a nepřekročilo rychlost 20 km/h.
Indikace vzdálenosti a barevné zóny
Objekty v červené zóně jsou nejblíže a objekty v zelené zóně jsou dále od vozidla. Objekty se přibližují k vozidlu, což je signalizováno pohybem objektů ze zelené zóny do žluté a poté do červené. Při couvání vždy dbejte opatrnosti. Pokud je zapnuta funkce ručního zvětšení, nemusí se zobrazovat celý prostor za vozidlem. Když zapnete funkci ručního zvětšení, zobrazuje se pouze středová linie.
Funkce ručního zvětšení
Dostupná nastavení pro tuto funkci jsou Zvětšit (+) a Zmenšit (-). Zobrazení změníte stisknutím symbolu na obrazovce kamery. Ve výchozím nastavení je zvětšení vypnuto. Tím získáte bližší zobrazení objektu za vozidlem. Zvětšený obraz obsahuje i nárazník jako referenci. Funkce zvětšení je aktivní pouze tehdy, když je zařazena zpátečka (R).
Technické parametry a řešení obrazu
Technické parametry modelu Parkovací kamera pro Ford (BC FORD-02 2):
| Parametr | Hodnota |
|---|---|
| Snímací senzor | PC3089 1/3" |
| Elektronická clona | 1/60 - 1/10000 s |
| Minimální osvětlení | 0,1 lux |
| Odstup signál/šum | > 48 dB |
| TV systém | NTSC |
| Počet TV řádků | 600 |
| Efektivní pixely | 668 × 576 |
| Ochrana proti povětrnostním vlivům | IP67 |
| Snímací úhel | 170° |
| Tělo kamery | odolné plasty "private housing" |
| Zobrazení obrazu | zrcadlově |
| Napájení | 12 V DC, spotřeba <1 W |
| Video výstup | 1,0 V / 75 ohm, CINCH / RCA |
| Délka signálového kabelu | 6,2 m |
| Rozměry podstavy | 40 x 94 mm |
| Provozní teplota | -30 °C až +70 °C |
Při výběru parkovací kamery hraje rozlišení obrazu zásadní roli. Ovlivňuje nejen ostrost a čitelnost obrazu, ale také schopnost rozpoznat překážky, osoby nebo detaily v horších světelných podmínkách. CVBS je nejzákladnější typ analogového signálu, často označovaný také jako SD rozlišení. Tento typ kamer je vhodný především pro nenáročné uživatele a starší monitory či autorádia. AHD kamery představují výrazný kvalitativní posun oproti standardnímu CVBS. Full HD rozlišení 1920 × 1080 px poskytuje velmi ostrý a detailní obraz. Pro běžné osobní vozy je nejčastěji ideální volbou AHD 720P nebo AHD 960P.
Instalace a kompatibilita s autorádiem
Poznámka: Kamera je určena pro neoriginální dodatečně instalovaná autorádia s CINCH AV vstupem. Kamera je kompatibilní pouze s aftermarketovým autorádiem nebo monitorem s CINCH výstupem, které přijímají videosignál z této kamery. Kamera NEBUDE fungovat přímo s monitory nebo hlavními jednotkami namontovanými z výroby.
Parkovací kamery určené pro vozidla Ford Vám usnadní montáž do Vašeho vozu a zároveň zachovají jeho design. Jejich výhodou je také to, že při umístění parkovací kamery do osvětlení registrační značky nebo do madla kufru je vždy také možné protáhnout veškerou kabeláž aniž byste museli vrtat do karoserie. Možné je také využít univerzální parkovací kameru, kde odpadá nutnost přesného měření dílu, lze ji dát prakticky kamkoliv.

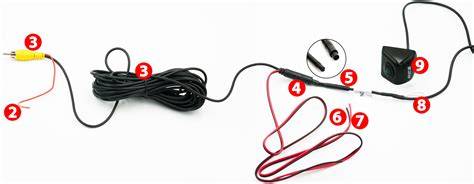

Po instalaci se kamera automaticky zapne, jakmile zařadíte zpátečku, a přenáší obrazový signál na jakýkoli monitor nebo autorádio s CINCH výstupem. Parkovací kamera je určena pro výměnu OEM lampy a má vestavěnou LED žárovku. Při montáži je důležité zkontrolovat délku kabeláže (signálový kabel délka 6,2 m zakončený CINCH / RCA konektorem, napájecí kabel délka 1 m) a ujistit se, že autorádio dokáže přijmout analogový videosignál NTSC/CVBS.
Bezpečnostní upozornění a provozní omezení
Systém zpětného snímání není účinný při rychlostech nad 10 km/h a nemusí detekovat některé šikmé nebo pohyblivé objekty. Při couvání jeďte s vozidlem co nejpomaleji. Při couvání vždy dbejte opatrnosti. Kamera sleduje pouze prostor za vozidlem; při vlečení kamera sleduje pouze vlečené zařízení. Nemusí tak být dosaženo dostatečného pokrytí jako při běžném použití a některé objekty nemusí být viditelné.
Po odpojení akumulátoru nemusí být aktivní vodítka funkční, dokud vozidlo nebylo řízeno na krátkou vzdálenost a nepřekročilo rychlost 20 km/h. Aktivní vodítka se nezobrazují, když je volant v přímé poloze. Při couvání vždy dbejte opatrnosti a nespoléhejte se pouze na obraz z kamery - doplňte jej kontrolou zrcátek a přímým přehledem.
Praktické tipy pro uživatele
- Před nákupem zkontrolujte, zda vaše vozidlo používá originální lampu SPZ s číslem dílu 5105886, pokud chcete kameru vyměnit přímo za OEM díl.
- Ověřte kompatibilitu autorádia: kamera je určena pro neoriginální (domontovaná) rádia s CINCH AV vstupem.
- Při montáži protáhněte kabeláž tak, aby nedošlo k poškození i bez vrtání karoserie, pokud to umožní konstrukce lampy nebo madla kufru.
- Využijte funkci zvětšení při potřebě detailního náhledu, ale pamatujte, že při zapnutí manuálního zvětšení se nezobrazí celé okolí za vozidlem.
- Testujte funkčnost vodítek po zapojení a po jízdě nad 20 km/h, aby se aktivní vodítka správně nastartovala po případném odpojení akumulátoru.
Montáž couvací kamery do vozu FORD KUGA
Naše couvací kamery jsou vybaveny širokoúhlým objektivem, který umožňuje bezpečné a snadné parkování a poskytuje jasný výhled na silnici za vozidlem. Vodicí čáry vám pomohou snadno odhadnout vzdálenost mezi objekty a vaším vozidlem. Po instalaci se kamera automaticky zapne, jakmile zařadíte zpátečku.
