Tažné zařízení může být velmi praktickým doplňkem vašeho vozidla, umožňuje přepravu přívěsů, karavanů, nebo dokonce připojení nosičů pro kola. Při instalaci je důležité dbát na přesné dodržování výrobce specifikovaného postupu a použití správných nástrojů. Tento návod vás krok za krokem provede celým procesem montáže, od přípravy až po finální kontroly.
Nezbytné kroky a příprava k montáži
Pro správnou instalaci tažného zařízení je nezbytné mít k dispozici vhodné nářadí a materiály. Elektrická sada - pro napojení světel na přívěs. Ověření kompatibility zařízení: Zkontrolujte, zda je tažné zařízení, které jste zakoupili, kompatibilní s vaším modelem auta. Montáž tažného zařízení vyžaduje pečlivý postup podle následujících kroků.
Demontáž a příprava montážních otvorů

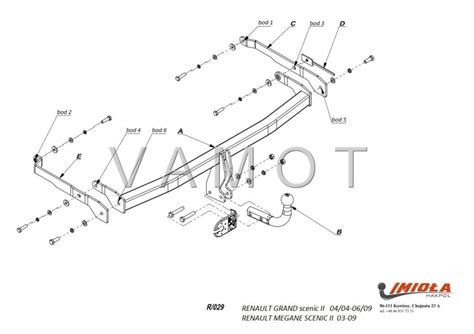

Na začátku je často potřeba odstranit nárazník, aby bylo možné tažné zařízení připevnit přímo k rámu vozu. Zespodu nárazníku odšroubujeme pět šroubů T20, ve směru od kola jsou dva šrouby T20, nárazník má pak v místě spoje s blatníkem tři západky, uvolňují se opatrným tahem nárazníku směrem ven (od auta) tím je nárazník uvolněný, dáme ho stranou aby nepřišel k úrazu. Demontujeme výztuhu nárazníku a úchyty výztuhy, pod úchyty jsou velké záslepky, je lepší je rovnou sundat. Do otvorů po velkých záslepkách pod úchyty výztuhy nárazníku zastrčíme plocháče které jsou součástí TZ. Ten zakřivenější patří vlevo. Zbývající část TZ nastrčíme do otvorů a teprve teď sešroubujeme. Montáž tažného zařízení tedy vyžaduje demontáž nárazníku a následné zasunutí dílů do připravených otvorů.
Upevnění tažného zařízení k rámu a výztuhám
Postup je následující: zespodu nárazníku vyšroubujeme vše potřebné a poté zajistíme tažné zařízení pomocí dodaných šroubů a matic z montážního kitu. Do otvorů výztuhy a rámu vozidla šrouby utahujeme postupně, aby vše sedělo na pevno a bez vůlí. Zde se vyplatí pečlivá práce a kontrola, zda montážní otvory sedí a šrouby lze bezpečně dotáhnout.
Instalace elektrické sady a napojení na elektroinstalaci vozu
Instalace elektrické sady: Připojte kabeláž od tažného zařízení k elektrickému systému vozidla. Renault Scenic má dvě varianty elektrické soustavy; konkrétně je možné využít obyčejnou variantu, kde zásuvku zapojíte ke světlům, nebo modulovou variantu, která vyžaduje modul (cena kolem 1100,-). Scenic má na kabel nachystanou průchodku. Do kabeláže se také mohou používat průchodky a upevnění, aby nedošlo k poškození kabelů.
Testování a první jízda
Po dokončení instalace je tažné zařízení nainstalované a připravené k použití. Zatížení a tahová síla: Zkontrolujte, zda tažné zařízení a spoje vydrží odhadované zatížení, které plánujete táhnout. Testovací jízda: Proveďte testovací jízdu s přívěsem, aby bylo možné posoudit, jak zařízení reaguje v reálných podmínkách. Po úspěšném dokončení těchto testů a kontrol bude vaše tažné zařízení připraveno k bezpečnému použití.
Praktické poznámky a tipy
Montáž tažného zařízení není složitá, ani časově náročná. Mě nejdéle trvalo zjistit co se jak rozdělává, kde najít montážní otvory a podobně. Při nákupu tažného zařízení pro váš vůz věnujte pozornost jeho generaci a také typu tažného zařízení. Sundáme nárazník - nejdříve světla, na každém 2x T20, zbytek jsou jen nastrčené kolíky.
Tažné zařízení Renault Scenic - JZ/JM (06/2003 - 10/2016) | SVC Group
Další související poznámky
Do otvorů po velkých záslepkách pod úchyty výztuhy nárazníku zastrčíme plocháče které jsou součástí TZ. Ten zakřivenější patří vlevo. Zbývající část TZ nastrčíme do otvorů a teprve teď sešroubujeme. Zapojení elektriky - Scenic má dvě varianty el. soustavy, můj má tu obyčejnou takže jsem zásuvku jednoduše zapojil ke světlům. Druhá varianta potřebuje modul. Na kabel má Scenic nachystanou průchodku. Montáž tažného zařízení není složitá, ani časově náročná. Mě nejdéle trvalo zjistit co se jak rozdělává, kde najít montážní otvory a podobně.
Poznámky k bezpečnosti a údržbě
- Pravidelně kontrolujte pevnost upevnění a stav kabeláže napojení na přívěs.
- Ověřte, že elektrické spoje dobře izolují a nebudou docházet k postřikům vodou.
- Dodržujte maximální očekávané zatížení dle technických údajů tažného zařízení a vašeho vozu.
